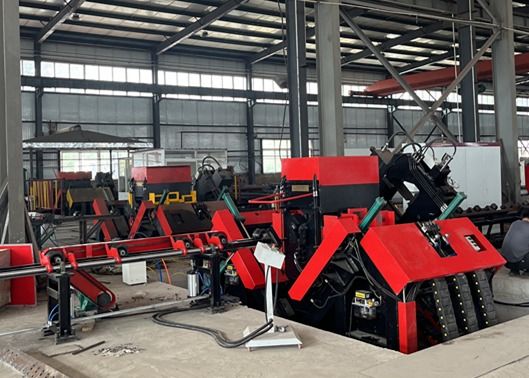

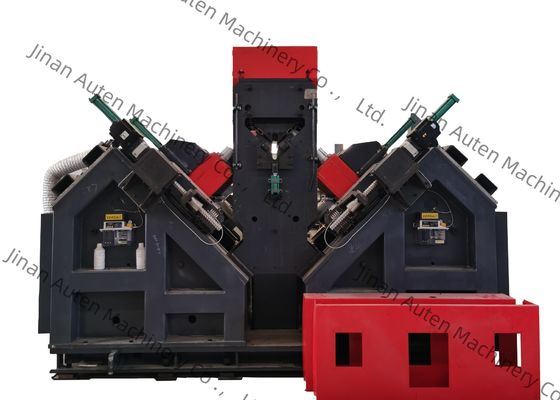

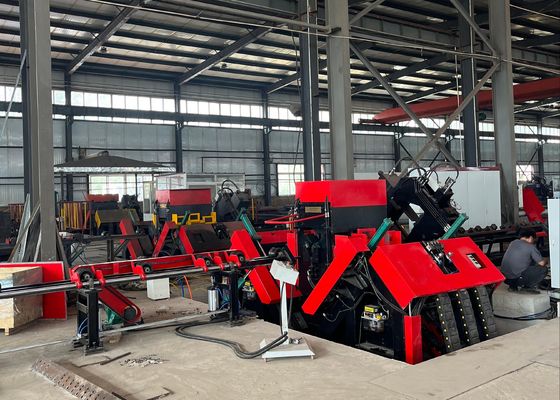

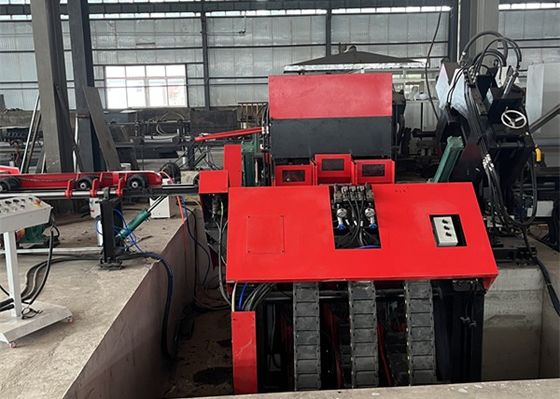

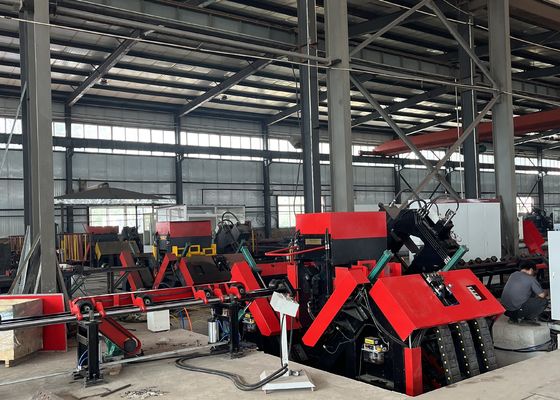

বৃহৎ আকারের অ্যাঙ্গেল স্টিল ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য উচ্চ-দক্ষতা এবং স্বয়ংক্রিয় CNC অ্যাঙ্গেল লাইন মেশিন

বৃহৎ আকারের অ্যাঙ্গেল স্টিল ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য উচ্চ-দক্ষতা এবং স্বয়ংক্রিয় CNC অ্যাঙ্গেল লাইন মেশিন
বৃহৎ আকারের অ্যাঙ্গেল স্টিল ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য উচ্চ-দক্ষতা এবং স্বয়ংক্রিয় CNC অ্যাঙ্গেল লাইন মেশিন বৃহৎ আকারের অ্যাঙ্গেল স্টিল ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য উচ্চ-দক্ষতা এবং স্বয়ংক্রিয় CNC অ্যাঙ্গেল লাইন মেশিন বৃহৎ আকারের অ্যাঙ্গেল স্টিল ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য উচ্চ-দক্ষতা এবং স্বয়ংক্রিয় CNC অ্যাঙ্গেল লাইন মেশিন বৃহৎ আকারের অ্যাঙ্গেল স্টিল ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য উচ্চ-দক্ষতা এবং স্বয়ংক্রিয় CNC অ্যাঙ্গেল লাইন মেশিন বৃহৎ আকারের অ্যাঙ্গেল স্টিল ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য উচ্চ-দক্ষতা এবং স্বয়ংক্রিয় CNC অ্যাঙ্গেল লাইন মেশিন

বড় ইমেজ :  বৃহৎ আকারের অ্যাঙ্গেল স্টিল ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য উচ্চ-দক্ষতা এবং স্বয়ংক্রিয় CNC অ্যাঙ্গেল লাইন মেশিন

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Auten
সাক্ষ্যদান: ISO9001
মডেল নম্বার: ADM2532
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: ১টি সেট
ডেলিভারি সময়: ৩০ দিন
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: ১০০ সেট/মাস
বিস্তারিত পণ্যের বর্ণনা
মোটর শক্তি: 4kw প্রসেসিং গতি: ২০-২৫ মি/মিনিট
ড্রিলিং গর্ত ব্যাস: Ф13.5 ~ ф40 মিমি শর্ত: নতুন
গর্তের ব্যাস: 26 মিমি বৈশিষ্ট্য: উচ্চ নির্ভরযোগ্যতা
খাওয়ানোর গতি: 100 ~ 500 মিমি/মিনিট প্রসেসিং কোণ দৈর্ঘ্য: মিনিট 300 মিমি
আবেদন: ইস্পাত কাঠামো টাওয়ার ফুট ঢালাই কোণ প্রক্রিয়াকরণ আকার: L63x6 ~ L250x32 মিমি
প্রকার: সিএনসি কোণ লাইন স্থিতিস্থাপক: 12000 মিমি x 5000 মিমি x 2000 মিমি
নিয়ন্ত্রণ ব্যবস্থা: সিমেন্স/ফানুক প্রসেসিং কোণ আকার: 40х40х3 ~ 125х125х10 মিমি
চিহ্নিত শক্তি: 700KN

পণ্যের ব্যবহার:


এই সরঞ্জামটি প্রধানত ট্রান্সমিশন লাইন টাওয়ারের জন্য বৃহৎ আকারের, উচ্চ-শক্তির অ্যাঙ্গেল স্টিলের ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য ব্যবহৃত হয়। অ্যাঙ্গেল স্টিলের সমস্ত ছিদ্র এই প্রোডাকশন লাইনে প্রক্রিয়া করা যেতে পারে, যা উচ্চ ছিদ্রের গুণমান, অবস্থানের নির্ভুলতা, সেইসাথে উল্লেখযোগ্য উৎপাদন দক্ষতা এবং অটোমেশন স্তরের বৈশিষ্ট্যযুক্ত।



পণ্যের বৈশিষ্ট্য:



উচ্চ অটোমেশন স্তর : প্রোডাকশন লাইনটি একটি স্বয়ংক্রিয় লোডিং সিস্টেম (একটি ট্রান্সভার্স ফিডিং চ্যানেল এবং একটি ঘূর্ণায়মান লোডিং ফ্রেম সমন্বিত), একটি স্বয়ংক্রিয় আনলোডিং প্রক্রিয়া এবং একটি স্বয়ংক্রিয় ফিডিং ডিভাইস এর সাথে একত্রিত। এটি অ্যাঙ্গেল স্টিলের সমস্ত ছিদ্র এবং স্টিলের চিহ্নের খোদাই সম্পূর্ণভাবে প্রোডাকশন লাইনের মধ্যে একবারে প্রক্রিয়া করতে সক্ষম করে, যা ম্যানুয়াল হস্তক্ষেপের প্রয়োজনীয়তা দূর করে। ফলস্বরূপ, এটি অপারেটরদের শ্রমের তীব্রতা উল্লেখযোগ্যভাবে হ্রাস করে।



(১) ফ্রেম এবং বেস প্লেট উচ্চ-গ্রেডের স্ট্রাকচারাল স্টিল (Q345) থেকে ওয়েল্ডিং প্রক্রিয়ার মাধ্যমে তৈরি করা হয়। পুরো মেশিনটি শিল্পের মানগুলির সাথে সঙ্গতিপূর্ণ, যার মধ্যে রয়েছে মেশিন টুলের CNC সিস্টেমের জন্য সাধারণ প্রযুক্তিগত শর্তাবলী, ফোর্জিং এবং প্রেসার মেশিনারির ঢালাই করা অংশের জন্য প্রযুক্তিগত শর্তাবলী, মেটাল কাটিং মেশিন টুলের জন্য প্রযুক্তিগত শর্তাবলী, এবং ফোর্জিং এবং প্রেসার মেশিনারির নির্ভুলতা পরিদর্শনের জন্য সাধারণ নীতি.



(২) সরঞ্জামের প্রতিটি উপাদানের ঢালাইয়ের গুণমান JB/T8609-এ নির্দিষ্ট প্রয়োজনীয়তাগুলি কঠোরভাবে মেনে চলে। বিরতিহীন ঢালাইয়ের দৈর্ঘ্য এবং ব্যবধান সুনির্দিষ্টভাবে নিয়ন্ত্রণ করা হয় যাতে অভিন্নতা নিশ্চিত করা যায়।



(৩) ফোরজড উপাদানগুলি ল্যামিনেশন, ভাঁজ, ফাটল, বালির ছিদ্র এবং শূন্যতার মতো ত্রুটি থেকে মুক্ত তা নিশ্চিত করার জন্য কঠোর গুণমান নিয়ন্ত্রণের মধ্য দিয়ে যায়।



(৪) সমস্ত ঢালাই করা ধাতব উপাদান, সেইসাথে ঢালাই এবং ফোরজড অংশ (মেশিন বডি, ওয়ার্কটেবিল, বেস এবং সিলিন্ডার ব্লক সহ) অভ্যন্তরীণ চাপ কার্যকরভাবে উপশম করার জন্য টেম্পারিং ট্রিটমেন্টের অধীন।



(৫) গুরুত্বপূর্ণ ফোরজিং, ঢালাই এবং কাস্টিংগুলি অভ্যন্তরীণ ত্রুটি বা ফাটল সনাক্ত করার জন্য নন-ডিসট্রাকটিভ টেস্টিং পদ্ধতির মাধ্যমে পরিদর্শন করা হয়। এই উপাদানগুলি সম্পূর্ণরূপে প্রাসঙ্গিক শিল্প মান পূরণ করে।



বৃহৎ আকারের অ্যাঙ্গেল স্টিল ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য উচ্চ-দক্ষতা এবং স্বয়ংক্রিয় CNC অ্যাঙ্গেল লাইন মেশিন 0বৃহৎ আকারের অ্যাঙ্গেল স্টিল ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য উচ্চ-দক্ষতা এবং স্বয়ংক্রিয় CNC অ্যাঙ্গেল লাইন মেশিন 1



প্রধান পরামিতি:

মডেল ADM2532
কোণের আকার(মিমি) 140*140*10~250*250*32
কাঁচামালের সর্বোচ্চ দৈর্ঘ্য (মি) 14
চিহ্নিত করার শক্তি(kN) 1000
অক্ষর গ্রুপের সংখ্যা 1
অক্ষরের সংখ্যা 18
অক্ষরের আকার (মিমি) 14*10*19
সঠিক দূরত্বের পরিসীমা(মিমি) 50~220(স্টেপলেস)
প্রতি পাশে ড্রিলের সংখ্যা 3(2 গ্রুপ, মোট 6)
প্রতি পাশে ব্লেডের সংখ্যা 3
ড্রিলিং স্পিন্ডেলের টেপার BT40
সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) Φ40
সর্বোচ্চ স্পিন্ডেল ঘূর্ণন গতি(r/min) 6000
ড্রিল কুলিং ইউনিট MQL 360-2(শুকনো কুলিং)
কুলিং ইউনিট তেলের ধারণক্ষমতা 2L
কাটিং তেল উদ্ভিজ্জ তেল-ভিত্তিক মাইক্রো কাটিং তেল(2000-25)
জ্বালানি খরচ 5~50ml/h
CNC ট্রলি ড্রাইভের প্রকার AC সার্ভো মোটর, র্যাক এবং পিনিয়ন ড্রাইভিং
কোণের সর্বোচ্চ ফিডিং গতি(মি/মিনিট) 40
AB-অক্ষ সারিবদ্ধকরণ আন্দোলনের ড্রাইভ পদ্ধতি লিনিয়ার মোশন গাইড; AC সার্ভো মোটর; বল স্ক্রু সেকেন্ডারি ড্রাইভিং
ড্রিলিং হেডের সর্বোচ্চ স্কেটবোর্ড ভ্রমণের গতি(মি/মিনিট) 10
ড্রিলিং হেড ড্রাইভের প্রকার লিনিয়ার মোশন গাইড; AC সার্ভো মোটর; বল স্ক্রু সেকেন্ডারি ড্রাইভিং
ড্রিলিং হেডের সর্বোচ্চ ফিডিং গতি(মি/মিনিট) 14
ফিডার ট্রলি আর্মের কাজের পদ্ধতি উলম্ব উত্তোলন প্রকার
ডিসচার্জ পাশে টিপিং সিলিন্ডারের সংখ্যা 4
হাইড্রোলিক স্টেশন কুলিং পদ্ধতি এয়ার কুলিং
CNC অক্ষের সংখ্যা 9
বায়ু চাপ(MPa) 1
মোট শক্তি প্রায় 150KW
মেশিনের ওজন (কেজি) প্রায় 33 টন
সামগ্রিক মাত্রা(মি) 33*8.5*2.5
