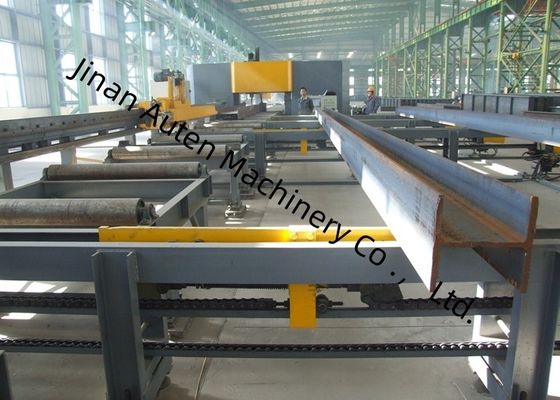

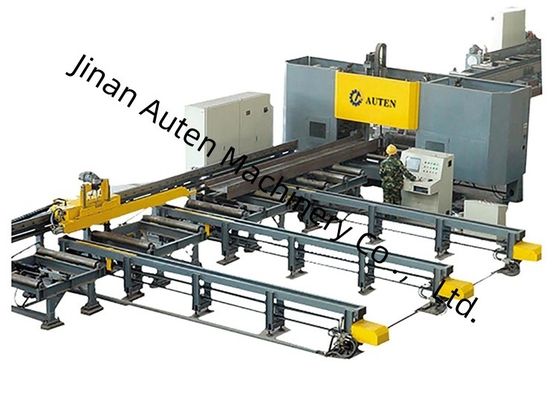

থ্রি-স্পিন্ডেল বিটি40 CNC বিম ড্রিলিং, মার্কিং এবং শিয়ারিং মেশিন, বিমের দৈর্ঘ্য 2000～13000mm
মেশিন টুলের ব্যবহার:
এই মেশিন টুলটি প্রধানত এইচ-আকৃতির ইস্পাত, চ্যানেল ইস্পাত এবং অন্যান্য ইস্পাত ড্রিলিং, টেপিং এবং চিহ্নিত করার জন্য ব্যবহৃত হয়। ইস্পাতের তিনটি পৃষ্ঠে ড্রিল করার জন্য তিনটি বিটি40 উচ্চ-গতির স্পিন্ডেল ব্যবহার করা হয়। প্রতিটি পৃষ্ঠে একটি স্পিন্ডেল রয়েছে এবং সংশ্লিষ্ট সারি টুল ম্যাগাজিন 4টি পর্যন্ত ড্রিল বিটের স্পেসিফিকেশন রাখতে পারে।
এটির উচ্চ প্রক্রিয়াকরণ দক্ষতা, উচ্চ নির্ভুলতা, সহজ অপারেশন এবং বিস্তৃত প্রয়োগযোগ্যতার বৈশিষ্ট্য রয়েছে। এটি নির্মাণ, গ্যারেজ, টাওয়ার এবং গ্রিডের মতো ইস্পাত কাঠামো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
মেশিন টুলের গঠন এবং কনফিগারেশন:
এই মেশিন টুলটি প্রধানত ড্রিলিং মেশিন, ফিডিং ট্রলি, ফিডিং চ্যানেল, ডিসচার্জিং চ্যানেল, কুলিং সিস্টেম, হাইড্রোলিক সিস্টেম, নিউম্যাটিক সিস্টেম, লুব্রিকেশন সিস্টেম, বৈদ্যুতিক সিস্টেম ইত্যাদি নিয়ে গঠিত। মেশিন টুলটি একটি নির্দিষ্ট বেড এবং মুভেবেল ওয়ার্কপিস কাঠামো গ্রহণ করে। ত্রিমাত্রিক ড্রিলিংয়ের এই কাঠামো স্বয়ংক্রিয় উত্পাদনের জন্য সুবিধাজনক।
ড্রিলিং মেশিন
ড্রিলিং মেশিনটি প্রধানত একটি বেস, একটি বেড, একটি মুভেবেল স্লাইড, একটি স্পিন্ডেল বক্স, একটি উপরের প্রেসিং ডিভাইস, একটি সাইড ক্ল্যাম্পিং ডিভাইস এবং একটি সারি টুল ম্যাগাজিন নিয়ে গঠিত।
মেশিন টুলে তিনটি স্পিন্ডেল বক্স রয়েছে, যথা নির্দিষ্ট দিক, মুভেবেল দিক এবং উপরের ইউনিট স্পিন্ডেল বক্স, যা যথাক্রমে অনুভূমিক এবং উল্লম্ব দিকে ড্রিলিংয়ের জন্য ব্যবহৃত হয়। প্রতিটি স্পিন্ডেল বক্স স্বাধীনভাবে পরিচালনা করা যেতে পারে এবং একই সময়ে ড্রিলিং অপারেশন সম্পন্ন করতে পারে, যা উত্পাদন দক্ষতা ব্যাপকভাবে উন্নত করে। প্রতিটি স্পিন্ডেল বক্সে বিটি40 উচ্চ-গতির যান্ত্রিক স্পিন্ডেলের একটি সেট রয়েছে এবং সংশ্লিষ্ট সারি টুল ম্যাগাজিনটি সর্বাধিক 4টি ব্যাসের ড্রিল বিট দিয়ে ইনস্টল করা যেতে পারে (যখন স্পিন্ডেলের উপর কোনও সরঞ্জাম নেই), এবং একবার ওয়ার্কপিস ক্ল্যাম্প করা হলে 4টি ভিন্ন ছিদ্রের ব্যাস স্বয়ংক্রিয়ভাবে প্রক্রিয়া করা যেতে পারে। স্পিন্ডেল ফিড একটি সার্ভো মোটর দ্বারা চালিত হয় এবং প্রোগ্রাম নিয়ন্ত্রণের মাধ্যমে দ্রুত ফরোয়ার্ড, ওয়ার্কিং ফরোয়ার্ড এবং দ্রুত ব্যাকওয়ার্ড অর্জন করা যেতে পারে; স্পিন্ডেল মোটর একটি স্পিন্ডেল সার্ভো মোটর দ্বারা চালিত হয় এবং গতি একটি বিস্তৃত গতি নিয়ন্ত্রণ পরিসরের সাথে অবিচ্ছিন্নভাবে সমন্বয় করা হয়।
তিনটি স্পিন্ডেল বক্স ইউনিট বেডের পাশে ঝুলানো হয় এবং প্রতিটি স্পিন্ডেল বক্স ইউনিট দুটি সেট সার্ভো মোটর দ্বারা চালিত হয় স্পিন্ডেল বক্সের অনুভূমিক এবং উল্লম্ব গতি অর্জনের জন্য, যা বল স্ক্রু দ্বারা চালিত হয় এবং নির্ভুলতা লিনিয়ার রোলিং গাইডের মাধ্যমে পরিচালিত হয়। এই সরঞ্জামটি ড্রিলিং প্রক্রিয়া চলাকালীন দুটি দিকে ওয়ার্কপিস টিপে। একটি হাইড্রোলিক সিলিন্ডার ওয়ার্কপিসের উপরে একটি প্রেসিং প্রক্রিয়া চালায় ওয়ার্কপিসটিকে অনুভূমিক সমর্থন রোলারের বিপরীতে চাপতে, এবং একটি হাইড্রোলিক সিলিন্ডার পাশ থেকে ওয়ার্কপিস টিপতে পাশের একটি প্রেসিং প্রক্রিয়া চালায়।
স্পেসিফিকেশন:
| এইচ বিমের প্যারামিটার |
সর্বোচ্চ আকার প্রস্থ x উচ্চতা |
500×500 মিমি |
| ন্যূনতম আকার প্রস্থ x উচ্চতা |
100×100 মিমি |
| বিমের দৈর্ঘ্য |
2000～13000 মিমি |
| |
চ্যানেল ইস্পাত |
10#～40# |
| প্রধান স্পিন্ডেল |
পরিমাণ |
3 |
| মডেল |
বিটি40 |
| মোটর পাওয়ার |
11 কিলোওয়াট |
| স্পিন্ডেলের গতি |
100～3000 r/min |
| ছিদ্রের ব্যাস |
φ5～φ30 মিমি |
| সিএনসি অক্ষ |
এক্স অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 4.5 কিলোওয়াট |
| অনুভূমিক ড্রিলিং পজিশনিং অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 1.5 কিলোওয়াট |
| উল্লম্ব ড্রিলিং পজিশনিং অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 3 কিলোওয়াট |
| ড্রিলিং ইনফিডিংয়ের সার্ভো মোটর |
প্রায় 2 কিলোওয়াট |
| টুল ম্যাগাজিন |
পরিমাণ |
3 |
| প্রকার |
সারি শৈলী |
| টুল ম্যাগাজিনের ক্ষমতা |
4 x 3 |
| প্রক্রিয়াকরণ নির্ভুলতা |
ছিদ্রের দূরত্বের বিচ্যুতি |
1 মিটারের মধ্যে দুটি ছিদ্র |
±0.5 |
| ছিদ্রের দূরত্বের প্রতি অতিরিক্ত 1 মিটারের জন্য অনুমোদিত বিচ্যুতির মান ±0.2 মিমি বৃদ্ধি পায় এবং সর্বাধিক ±2 মিমি অতিক্রম করে না |
| শেষ প্রান্তের বিচ্যুতির |
±1.0 মিমি |
