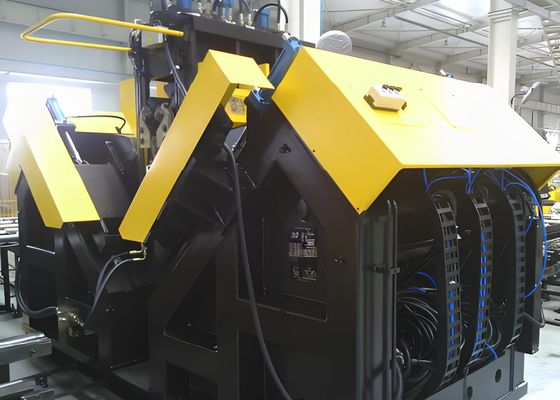

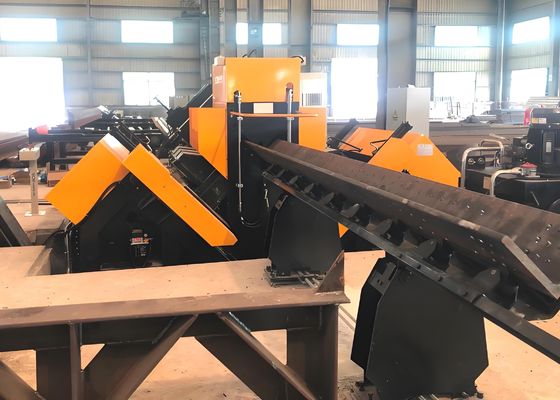

প্রতিটি পাশে 3টি ব্লেড উচ্চ দক্ষতা সম্পন্ন CNC অ্যাঙ্গেল লাইন মেশিন BT40 ড্রিলিং স্পিন্ডেলের টেপার
পণ্যের ব্যবহার:
এই সরঞ্জামটি প্রধানত ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত বৃহৎ আকারের, উচ্চ-শক্তির অ্যাঙ্গেল স্টিলের ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য উৎসর্গীকৃত। অ্যাঙ্গেল স্টিলের প্রয়োজনীয় সমস্ত ছিদ্র এই প্রোডাকশন লাইনে প্রক্রিয়া করা যেতে পারে, যা উন্নত ছিদ্রের গুণমান, সুনির্দিষ্ট অবস্থানগত নির্ভুলতা, সেইসাথে উচ্চ উত্পাদন দক্ষতা এবং অটোমেশন ক্ষমতা প্রদান করে।
পণ্যের বৈশিষ্ট্য:
1. উচ্চ অটোমেশন স্তর। প্রোডাকশন লাইনে একটি স্বয়ংক্রিয় লোডিং ডিভাইস (একটি ট্রান্সভার্স ফিডিং চ্যানেল এবং একটি ঘূর্ণায়মান লোডিং ফ্রেম সমন্বিত), একটি স্বয়ংক্রিয় ডিসচার্জিং ডিভাইস এবং একটি স্বয়ংক্রিয় ফিডিং ডিভাইস রয়েছে। অ্যাঙ্গেল স্টিলের সমস্ত ছিদ্র এবং স্টিলের চিহ্নের চিহ্নিতকরণ প্রোডাকশন লাইনের মাধ্যমে একবারে সম্পন্ন করা যেতে পারে, প্রক্রিয়াকরণের সময় কোনও ম্যানুয়াল সহায়তার প্রয়োজন হয় না, যার ফলে কর্মীদের শ্রমের তীব্রতা উল্লেখযোগ্যভাবে হ্রাস পায়।
(1) ফ্রেম এবং বেস প্লেট উচ্চ-মানের স্ট্রাকচারাল স্টিল (Q345) ওয়েল্ডেড অ্যাসেম্বলি থেকে তৈরি করা হয়েছে এবং পুরো মেশিনটি মেশিন টুলের CNC সিস্টেমের জন্য সাধারণ প্রযুক্তিগত শর্তাবলী, ফোরজিং এবং প্রেসার মেশিনের ওয়েল্ডেড অংশের জন্য প্রযুক্তিগত শর্তাবলী, মেটাল কাটিং মেশিন টুলের জন্য প্রযুক্তিগত শর্তাবলী এবং ফোরজিং এবং প্রেসার মেশিনের নির্ভুলতা পরিদর্শনের সাধারণ নীতিগুলির সাথে সঙ্গতিপূর্ণ।
(2) সরঞ্জামের প্রতিটি ওয়েল্ডেড উপাদানের ওয়েল্ডিং গুণমান JB/T8609-এর প্রাসঙ্গিক প্রয়োজনীয়তাগুলি মেনে চলে এবং বিরতিহীন ওয়েল্ডগুলির দৈর্ঘ্য এবং ব্যবধান অভিন্ন।
(3) ফোরজড অংশগুলিতে অবশ্যই ডেলামিনেশন, ভাঁজ, ফাটল, বালি ছিদ্র এবং বায়ু ছিদ্রের মতো ত্রুটিমুক্ত হতে হবে।
(4) সমস্ত ওয়েল্ডেড ধাতব উপাদান, সেইসাথে কাস্ট (ফোরজড) অংশগুলির মধ্যে ফিউজলেজ, ওয়ার্কটেবিল, বেস এবং সিলিন্ডার ব্লক অন্তর্ভুক্ত, অভ্যন্তরীণ চাপ দূর করার জন্য টেম্পারিং করা হয়।
(5) মূল ফোরজিং, ওয়েল্ড এবং কাস্টিংগুলি ত্রুটি সনাক্তকরণ পরীক্ষার অধীনে করা হয়, অভ্যন্তরীণ ত্রুটি এবং ফাটল কঠোরভাবে নিষিদ্ধ করা হয়, যা প্রাসঙ্গিক মানগুলির সাথে সম্মতি নিশ্চিত করে।
2. টাইপিং ইউনিট উচ্চ শক্তি এবং স্থিতিশীল কর্মক্ষমতা সহ একটি বন্ধ কাঠামো গ্রহণ করে। প্রিন্টিং ইউনিটে মেশিনের বেসে স্থির করা একটি বেড সাপোর্ট, একটি মুভেবেল বেড এবং একটি হাইড্রোলিক-চালিত প্রেস হেড ক্যারেক্টার বক্স রয়েছে। কম্পিউটার নির্দেশাবলী অনুসারে অঙ্কনগুলিতে নির্দিষ্ট করা অবস্থানে প্রিন্টিং অপারেশনগুলি করা হয়। মেশিনের প্রক্রিয়াকরণ পরিসর প্রসারিত করতে, একটি ম্যানুয়াল সমন্বয় প্রক্রিয়া অন্তর্ভুক্ত করা হয়েছে, যা বিভিন্ন স্পেসিফিকেশন সহ অ্যাঙ্গেল স্টিলের টাইপিং অবস্থানগুলি মিটমাট করার জন্য মুভেবেল বডির (অর্থাৎ, ক্যারেক্টার হেডের অবস্থান) নিম্নমুখী অবস্থান সামঞ্জস্য করার অনুমতি দেয়।
প্রধান পরামিতি:
| মডেল |
ADM2532 |
| কোণের আকার(মিমি) |
140*140*10~250*250*32 |
| কাঁচামালের সর্বোচ্চ দৈর্ঘ্য (মি) |
14 |
| চিহ্নিতকরণ শক্তি(kN) |
1000 |
| ক্যারেক্টার গ্রুপের সংখ্যা |
1 |
| ক্যারেক্টারের সংখ্যা |
18 |
| ক্যারেক্টারের আকার (মিমি) |
14*10*19 |
| সঠিক দূরত্বের পরিসীমা(মিমি) |
50~220(স্টেপলেস) |
| প্রতি পাশে ড্রিলের সংখ্যা |
3(2 গ্রুপ, মোট 6) |
| প্রতি পাশে ব্লেডের সংখ্যা |
3 |
|
ড্রিলিং স্পিন্ডেলের টেপার
|
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ40 |
| সর্বোচ্চ স্পিন্ডল ঘূর্ণন গতি(r/min) |
6000 |
| ড্রিল কুলিং ইউনিট |
MQL 360-2(শুকনো কুলিং) |
| কুলিং ইউনিট তেলের ধারণক্ষমতা |
2L |
| কাটিং তেল |
উদ্ভিজ্জ তেল-ভিত্তিক মাইক্রো কাটিং তেল(2000-25) |
| জ্বালানি খরচ |
5~50ml/h |
| CNC ট্রলি ড্রাইভের প্রকার |
AC সার্ভো মোটর, র্যাক এবং পিনিয়ন ড্রাইভিং |
| অ্যাঙ্গেলের সর্বোচ্চ ফিডিং গতি(মি/মিনিট) |
40 |
| AB-অক্ষ সারিবদ্ধকরণ আন্দোলনের ড্রাইভ পদ্ধতি |
লিনিয়ার মোশন গাইড; AC সার্ভো মোটর; বল স্ক্রু সেকেন্ডারি ড্রাইভিং |
| ড্রিলিং হেডের সর্বোচ্চ স্কেটবোর্ড ভ্রমণের গতি(মি/মিনিট) |
10 |
| ড্রিলিং হেড ড্রাইভের প্রকার |
লিনিয়ার মোশন গাইড; AC সার্ভো মোটর; বল স্ক্রু সেকেন্ডারি ড্রাইভিং |
| ড্রিলিং হেডের সর্বোচ্চ ফিডিং গতি(মি/মিনিট) |
14 |
| ফিডার ট্রলি আর্মের কাজের পদ্ধতি |
উলম্ব উত্তোলন প্রকার |
| ডিসচার্জিং পাশে টিপিং সিলিন্ডারের সংখ্যা |
4 |
| হাইড্রোলিক স্টেশন কুলিং পদ্ধতি |
এয়ার কুলিং |
| CNC অক্ষের সংখ্যা |
9 |
| বায়ু চাপ(MPa) |
1 |
| মোট শক্তি |
প্রায় 150KW |
