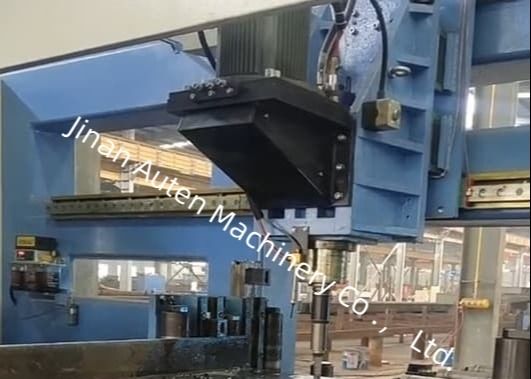

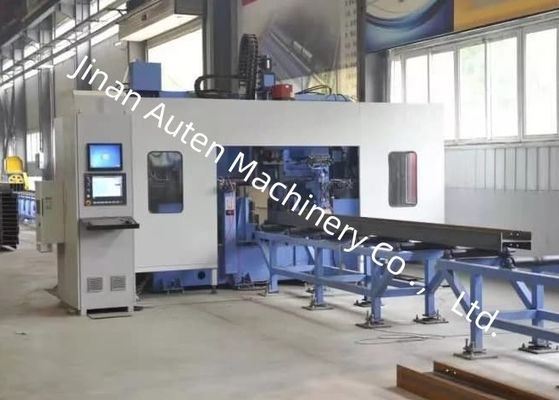

প্রস্থের সীমা 150～1250mm CNC H বীম ড্রিলিং চিহ্নিতকরণ এবং টেপিং মেশিন BT40 স্পিন্ডেল বোর টেপার
উপাদান:
এই উৎপাদন লাইনটি মূলত উপাদানগুলি নিয়ে গঠিত, যার মধ্যে রয়েছে একটি লোডিং অনুভূমিক উপাদান টেবিল, একটি 3D ড্রিলিং প্রধান মেশিন, একটি 3D ড্রিলিং ফিড চ্যানেল, একটি 3D ড্রিলিং ফিডিং ডিভাইস, একটি 3D ড্রিলিং ডিসচার্জ চ্যানেল, একটি কুলিং সিস্টেম, একটি হাইড্রোলিক সিস্টেম, একটি নিউম্যাটিক সিস্টেম, একটি লুব্রিকেশন সিস্টেম, একটি বৈদ্যুতিক সিস্টেম এবং অন্যান্য।
উৎপাদন লাইনটি একটি নির্দিষ্ট বেড এবং একটি চলমান ওয়ার্কপিস কাঠামো গ্রহণ করে, যা স্বয়ংক্রিয় উৎপাদনে সহায়তা করে।
প্রধান বৈশিষ্ট্য:
| পরামিতি |
মান |
| ওয়ার্কপিসের আকার |
প্রস্থের সীমা |
150～1250mm |
| উচ্চতার সীমা |
100～600mm |
| কাঁচামালের দৈর্ঘ্যের সীমা |
2000～12000mm |
| সমাপ্ত ওয়ার্কপিসের দৈর্ঘ্যের সীমা |
2000～12000mm |
| ড্রিলিং স্পিন্ডেল |
ড্রিলিং স্পিন্ডেলের সংখ্যা |
3 |
| স্পিন্ডেল বোর টেপার |
BT40 |
| স্পিন্ডেল মোটরের শক্তি |
11kW |
| ঘূর্ণন গতি |
200~3000 r/min |
| ড্রিলিং ব্যাসের সীমা |
φ5~φ30 |
| CNC অক্ষ |
X-অক্ষ সার্ভো মোটরের শক্তি |
প্রায় 4.4kW |
| X-অক্ষের সর্বোচ্চ গতি |
40m/min |
| ড্রিলিং অনুভূমিক পজিশনিং অক্ষের জন্য সার্ভো মোটরের শক্তি |
প্রায় 1.5kW |
| ড্রিলিং অনুভূমিক পজিশনিং অক্ষের সর্বোচ্চ গতি |
10m/min |
| ড্রিলিং অনুভূমিক ফিড অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 2kW |
| ড্রিলিং অনুভূমিক পজিশনিং অক্ষের সর্বোচ্চ গতি |
10m/min |
| ড্রিলিং উল্লম্ব পজিশনিং অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 3kW |
| ড্রিলিং উল্লম্ব পজিশনিং অক্ষের সর্বোচ্চ গতি |
10m/min |
| ড্রিলিং উল্লম্ব ফিড অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 3kW |
| ড্রিলিং উল্লম্ব ফিড অক্ষের সর্বোচ্চ গতি |
10m/min |
| টুল ম্যাগাজিন |
পরিমাণ |
3 সেট |
| প্রকার |
ইন-লাইন প্রকার |
| টুলের পরিমাণ |
4 x 3 |
| হাইড্রোলিক চিহ্নিতকরণ ইউনিট |
অক্ষরের পরিমাণ |
36 |
| অক্ষরের আকার |
Φ10 |
1. লোডিং অনুভূমিক উপাদান টেবিল
এটি একটি উপাদান টেবিল বন্ধনী, একটি পরিবাহক চেইন, একটি হ্রাস মোটর এবং অন্যান্য উপাদান নিয়ে গঠিত, যা ইস্পাত উপকরণগুলিকে ফিড চ্যানেলে পরিবহনের কাজ করে।
লোডিং অনুভূমিক উপাদান টেবিলটি গ্রাহকের দ্বারা কেনা সোজা করার মেশিনের সাথে সংযুক্ত।
2. ত্রিমাত্রিক ড্রিলিং ফিড চ্যানেল
ত্রিমাত্রিক ড্রিলিং ফিড চ্যানেলটি গ্রাহকের সাইটের সোজা করার মেশিনের সাথে সংযোগ স্থাপন করতে একটি পাওয়ার রোলার ব্যবহার করে, সোজা করা প্রোফাইলগুলি গ্রহণ করে এবং স্বয়ংক্রিয়ভাবে সেগুলিকে ফিডিং ট্রলির ক্ল্যাম্পিং অবস্থানে প্রেরণ করে। এই কনফিগারেশনে, গ্রাউন্ড থেকে রোলারের উপরের তলের উচ্চতা 800 মিমি; যদি সোজা করার মেশিনের উচ্চতা ভিন্ন হয়, তবে ব্যবহারকারীকে সমন্বয় করতে হবে।
ফিড চ্যানেলটি প্রক্রিয়াকরণের জন্য ওয়ার্কপিস বহন করার জন্য ডিজাইন করা হয়েছে। ওয়ার্কপিসের সামনের প্রান্তটি সনাক্ত করতে এবং X-দিকনির্দেশ প্রক্রিয়াকরণ রেফারেন্স নির্ধারণ করতে চ্যানেলের সামনের প্রান্তে একটি ফটোইলেকট্রিক সুইচ স্থাপন করা হয়েছে। সাইড পুশিং ডিভাইসটি ওয়ার্কপিসটিকে সাইড পজিশনিং রোলারের বিপরীতে শক্তভাবে চাপ দেয়, যার ফলে Y দিকে ওয়ার্কপিসের রুক্ষ পজিশনিং অর্জন করা যায়।
3. ত্রিমাত্রিক ড্রিলিং ফিডিং ট্রলি
এটি গিয়ার, সার্ভো মোটর এবং ম্যানিপুলেটর নিয়ে গঠিত। ম্যানিপুলেটরটিতে চমৎকার দৃঢ়তা এবং স্থিতিশীলতা রয়েছে, যা প্রোফাইলের স্পেসিফিকেশন অনুযায়ী স্বয়ংক্রিয়ভাবে উত্তোলন এবং নামাতে এবং স্বয়ংক্রিয়ভাবে ওয়ার্কপিস ক্ল্যাম্প করতে সক্ষম। একবার ম্যানিপুলেটর একটি ওয়ার্কপিস ক্ল্যাম্প করলে, এটি সার্ভো মোটর দ্বারা চালিত হয় এবং গিয়ার র্যাকের মাধ্যমে ট্রান্সমিশনের অধীনে, ওয়ার্কপিসটিকে X দিকে খাওয়ানো হয়, যা ড্রিলিং অপারেশনের অনুদৈর্ঘ্য প্রক্রিয়াকরণ নির্ভুলতা নিশ্চিত করে।
