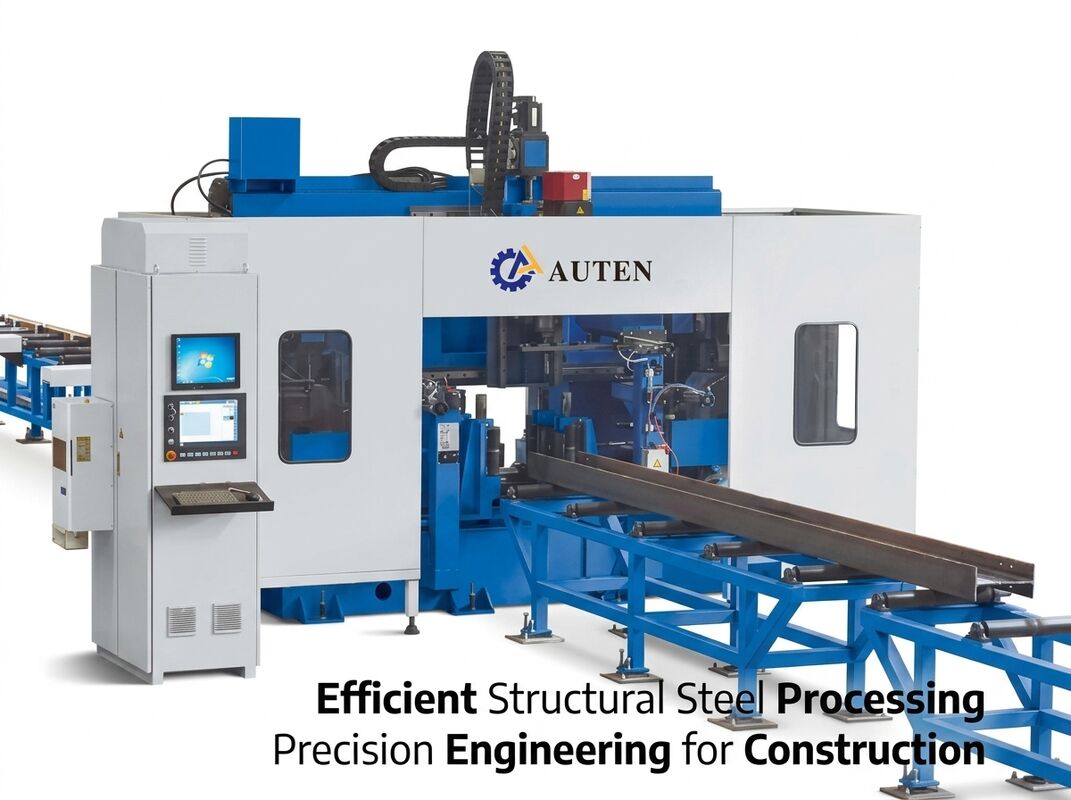

নির্মাণ প্রকৌশল সেতু প্রকল্প ব্যবহার সিএনসি বিম ড্রিলিং মেশিন লাইন BT40 প্রধান স্পিন্ডল
অ্যাপ্লিকেশন শিল্পঃ
এই মেশিন টুল বিশেষভাবে H আকৃতির ইস্পাত উপর ড্রিলিং অপারেশন জন্য পরিকল্পিত হয়। এটি কাজ টুকরা ড্রিলিং সঞ্চালন করতে উচ্চ গতির, উচ্চ নির্ভুলতা ড্রিলিং spindles ব্যবহার,অসামান্য যন্ত্রের নির্ভুলতা এবং ব্যবহারকারী-বান্ধব অপারেশন প্রদানইস্পাত কাঠামো শিল্পে উচ্চ দক্ষতার মূল সরঞ্জাম হিসাবে এটি নির্মাণ প্রকৌশল, সেতু প্রকল্প, ট্রান্সমিশন টাওয়ার, গ্রিট ফ্রেম,এবং অন্যান্য সংশ্লিষ্ট খাত.
স্পেসিফিকেশনঃ
| এইচ-রশ্মির পরামিতি |
সর্বাধিক. আকার প্রস্থ x উচ্চতা |
৭০০×৫০০ মিমি |
| ন্যূনতম আকার প্রস্থ x উচ্চতা |
১০০x১০০ মিমি |
| রশ্মির দৈর্ঘ্য |
২০০০-১২২০০ মিমি |
| প্রধান স্পিন্ডল |
কুইটি। |
3 |
| মডেল |
বিটিআই |
| মোটর শক্তি |
১১ কিলোওয়াট |
| স্পিন্ডল গতি |
100 ₹3000 r/min |
| গর্তের ব্যাস |
φ5·φ30 মিমি |
| সিএনসি অক্ষ |
এক্স অক্ষের সার্ভো মোটরের শক্তি |
প্রায় ৫ কিলোওয়াট |
| অনুভূমিক ড্রিলিং পজিশনিং অক্ষের সার্ভো মোটর শক্তি |
প্রায় ১.৫ কিলোওয়াট |
| উল্লম্ব ড্রিলিং পজিশনিং অক্ষের সার্ভো মোটরের শক্তি |
প্রায় ৩ কিলোওয়াট |
| ড্রিলিং ইনফিউডিং এর সার্ভো মোটর |
প্রায় ২ কিলোওয়াট |
| টুল ম্যাগাজিন |
কুইটি। |
3 |
| প্রকার |
সারি শৈলী |
| টুল ম্যাগাজিনের ধারণ ক্ষমতা |
৪x৩ |
| প্রসেসিং নির্ভুলতা |
গর্তের দূরত্বের বিচ্যুতি |
এক মিটারের মধ্যে দুটি গর্ত |
±0.5 |
| অনুমোদিত বিচ্যুতি মান গর্ত দূরত্ব প্রতিটি অতিরিক্ত 1 মিটার জন্য ± 0.2mm বৃদ্ধি, এবং সর্বোচ্চ ± 2mm অতিক্রম করে না |
| শেষ মার্জিনের বিচ্যুতি |
±1.0 মিমি |
| মেশিনের আকার |
প্রায় 33x5.5x3.3 মিটার |

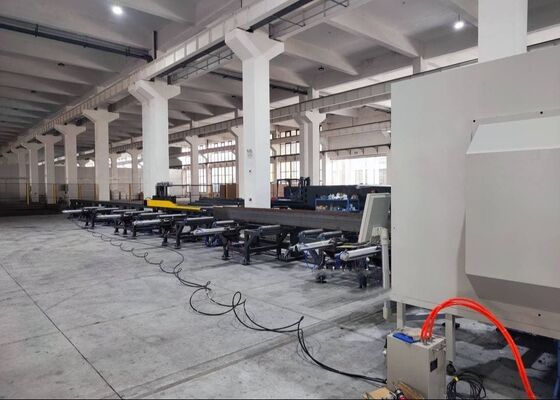

সিএনসি ড্রিলিং মেশিন লাইনের উপাদান
সিএনসি ড্রিলিং মেশিন লাইন প্রধানত প্রধান মেশিন ফ্রেম, সিএনসি ফিডিং সিস্টেম, আউট ফিডিং কনভেয়র, কুলিং সিস্টেম, হাইড্রোলিক সিস্টেম, বায়ুসংক্রান্ত সিস্টেম,তৈলাক্তকরণ ব্যবস্থা, বৈদ্যুতিক সিস্টেম, এবং স্ক্র্যাপ উপাদান সংগ্রহের কার্ট। উত্পাদন লাইন একটি স্থিতিশীল বিছানা নকশা একটি চলনশীল workpiece বহন কাঠামো সঙ্গে জুড়ি আছে।এই কনফিগারেশন 3D ড্রিলিং ক্ষমতা প্রদান করে, সম্পূর্ণ স্বয়ংক্রিয় উৎপাদন প্রক্রিয়া সক্ষম এবং দক্ষ, ধারাবাহিক, এবং নির্ভরযোগ্য উত্পাদন অপারেশন নিশ্চিত।
1প্রধান মেশিনের দেহ
প্রধান মেশিনের দেহটি মূলত একটি বেস, বিছানা, চলমান স্লাইডিং টেবিল, হেডস্টক, উপরের প্রেসিং ডিভাইস, পাশের প্রেসিং ডিভাইস এবং একটি সারি টাইপ টুল ম্যাগাজিন নিয়ে গঠিত।বিছানা ব্যতিক্রমী অনড়তা এবং স্থিতিশীলতা দ্বারা চিহ্নিত করা হয়, এটি উচ্চ গতির মেশিনিং অপারেশন সময় উত্পন্ন শক্তি এবং কম্পন প্রতিরোধ করতে সক্ষম।এই কাঠামোগত দৃঢ়তা নিশ্চিত করে যে মেশিন টুল সব অপারেশন পর্যায়ে ধ্রুবক যন্ত্রপাতি যথার্থতা বজায় রাখে.
2. শীতল সিস্টেম
ড্রিল বিট একটি এয়ারোসোল কুলিং সিস্টেম ব্যবহার করে শীতল করা হয়, যা সংকুচিত বায়ু এবং শীতল জলকে একত্রিত করে। এই পদ্ধতিটি ন্যূনতম শীতল তরল ব্যবহার, বর্ধিত খরচ দক্ষতা,পরিবেশগত স্থিতিশীলতা, এবং ড্রিল বিট পরিধান হ্রাস। একটি নমনীয় nozzle মাথা উপর মাউন্ট করা হয়,অপারেশন চলাকালীন ড্রিল বিট এর অবিচ্ছিন্ন এবং কার্যকর শীতলতা নিশ্চিত করার জন্য স্প্রে অবস্থানের সুবিধাজনক সামঞ্জস্যের অনুমতি দেয়.
3. লুব্রিকেশন সিস্টেম
এই সিস্টেম একটি হাইব্রিড তৈলাক্তকরণ ব্যবস্থা ব্যবহার করে, কেন্দ্রীয় এবং ম্যানুয়াল উভয় পদ্ধতি একীভূত করে। কেন্দ্রীয় তৈলাক্তকরণ ইউনিট সঠিক,নির্ধারিত লিনিয়ার গাইড এবং সীসা স্ক্রুগুলিতে নির্ধারিত তৈলাক্তকরণ, বাকি সব তৈলাক্তকরণ পয়েন্ট ম্যানুয়ালি সার্ভিসিং করা হয়।

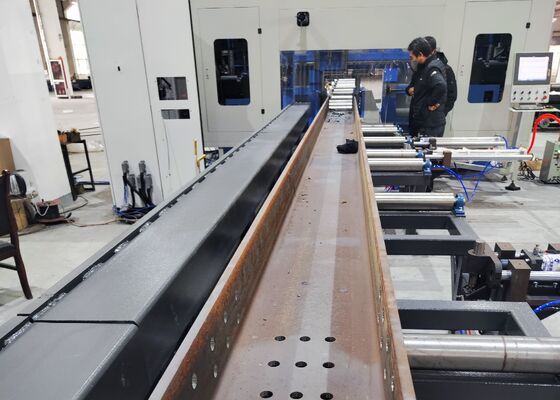

এই মেশিন টুলটি বিশেষভাবে এইচ-বিম, চ্যানেল স্টিল এবং বিভিন্ন ধরণের অন্যান্য স্টিল ওয়ার্কপিসের উপর ড্রিলিং, ট্যাপিং এবং মার্কিং অপারেশনগুলির জন্য ডিজাইন করা হয়েছে।এটি পুরো প্রক্রিয়াকরণ চক্র জুড়ে উচ্চ নির্ভুলতা এবং অপারেশন দক্ষতা বজায় রেখে বিভিন্ন স্পেসিফিকেশনের ইস্পাত উপাদানগুলিকে অন্তর্ভুক্ত করে. প্রদর্শনী সেশনের সময়,মেশিনটি স্ট্যান্ডার্ড এইচ-বিম নমুনা (বৈচিত্র্যময় ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব বেধ সহ) এবং বিভিন্ন মাত্রার চ্যানেল স্টিলের নমুনা ব্যবহার করে কার্যকরভাবে তার ক্ষমতা প্রদর্শন করেএই প্রদর্শনী টুকরো স্পষ্টভাবে মেশিনের সঠিক গর্ত অবস্থান অর্জন, সঠিকভাবে টোকা থ্রেড অর্জন করার ক্ষমতা চিত্রিতএবং সুনির্দিষ্ট চিহ্নিতকরণের নিদর্শন যা ব্যবহারিক প্রয়োগে এর ব্যতিক্রমী নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে প্রদর্শন করে.
হাই-স্পিড সিএনসি এইচ বিম ড্রিলিং মেশিন প্রধানত ইস্পাত কাঠামো উত্পাদন কর্মশালা এবং সেতু নির্মাণ প্রকল্পে ব্যবহৃত হয়। ইস্পাত কাঠামো কর্মশালার মধ্যে,এটি ফ্রেম এবং সমর্থন উপাদানগুলিতে ব্যবহৃত এইচ-রশ্মিগুলিতে যথার্থ যন্ত্রপাতি তৈরি করে, ইস্পাত কাঠামোর সঠিক এবং স্থিতিশীল সমাবেশের জন্য একটি নির্ভরযোগ্য ভিত্তি প্রদান করে।কাঠামোগত অখণ্ডতা বৃদ্ধি এবং দীর্ঘমেয়াদী লোড সহ্য করার জন্য সেতুর ক্ষমতা নিশ্চিত করাএর ব্যতিক্রমী কার্যকারিতা এই গুরুত্বপূর্ণ অবকাঠামো খাতগুলির জন্য নির্ভরযোগ্য প্রযুক্তিগত সহায়তা প্রদান করে এবং প্রকল্পের সুষ্ঠু এবং সময়মত বাস্তবায়নকে সহজতর করে।
