পণ্যের বিবরণ:
প্রদান:
|
| Machine function: | punching, marking, cutting | Processing angle steel size range (mm): | L63×63×4~L200×200×20 |
|---|---|---|---|
| Max. punching capacity: | φ26×20(Material Q345 510N/mm²) | Number of punches per side: | 3 |
| Shearing mode: | Double shearing(single shearing optional) | Max. cutting capacity: | L63×63×4~L200×200×20(Material Q345 510N/mm²) |
| Marking force (KN): | 630 (1200 optional) | Number of marking groups (groups): | 4 (8 optional) |
| Character head number of each group: | 12 (18 optional) | character head size (mm): | 14×10×19 |
| Max. length of blank angle steel (m): | 14 | Max. length of finished angle steel (m): | 14 |
| The machining accuracy: | meets the requirements of GB2694 | Feeding speed of angle steel (M / min): | 50 |
| Overall dimension (mm): | 32000×6500×2350 | ||
| বিশেষভাবে তুলে ধরা: | হাই স্পিড সিএনসি এঙ্গেল পাঞ্চিং মেশিন,হাই স্পিড সিএনসি এঙ্গেল মার্কিং মেশিন,হাই স্পিড সিএনসি এঙ্গেল ড্রিলিং মেশিন |
||
প্রযোজ্যআমিশিল্প:
এই মেশিনটি কোণ ইস্পাত চিহ্নিতকরণ, punching, এবং মূলত কোণ ইস্পাত টাওয়ার শিল্প, বৈদ্যুতিক শক্তি ফিটিং, কাঠামো স্টোরেজ সুবিধা ক্ষেত্রে shearing জন্য ব্যবহার করা হয়,ইত্যাদি ইস্পাত কাঠামো নির্মাণ শিল্প.
পণ্যের বৈশিষ্ট্যঃ
1. সিএনসি প্রযুক্তি গ্রহণ, সার্ভো মোটর ইনফিডিং, উচ্চ দক্ষতা, স্থিতিশীল workpiece স্পষ্টতা সঙ্গে. কী জলবাহী, বায়ুসংক্রান্ত এবং বৈদ্যুতিক অংশ সব আমদানি.
2. সহজ প্রোগ্রামিং, নির্দেশ প্রোগ্রামিং এবং lofting সফটওয়্যার গ্রহণ. এটি TEKLA সফটওয়্যার দ্বারা উত্পন্ন.NC1 ফাইল পড়তে পারেন.
3. সিএনসি ইনফিড ক্যারি সার্ভো মোটর দ্বারা চালিত হয়। ফটো ইলেকট্রিক এনকোডার তথ্য ফিড ফিরে। উচ্চ অবস্থানের নির্ভুলতা নিশ্চিত করার জন্য বন্ধ লুপ নিয়ন্ত্রণ।
4. সমস্ত চিহ্নিতকরণ, punching এবং shearing স্বয়ংক্রিয় সম্পূর্ণতা, সমস্ত সমাপ্ত কোণ বায়ুসংক্রান্ত টার্নওভার ডিভাইস দ্বারা আনলোড করা যেতে পারে যাতে কাজ শক্তি হালকা।
5. চিহ্নিতকরণ ইউনিট ভাল অনমনীয়তা সঙ্গে বন্ধ ফ্রেম গ্রহণ করে। চিহ্নিতকরণ ইউনিট চিহ্নিতকরণ ইউনিট যা প্রোগ্রাম দ্বারা নির্বাচন করা যেতে পারে উপর অক্ষর বক্স চার গ্রুপ স্থায়ী হয়। চিহ্নিতকরণ ব্যাক চিহ্ন ইচ্ছা সেট করা যেতে পারে।
সুবিধা
শ্রমিকদের শ্রমের তীব্রতা কমাতে অন্যান্য নির্মাতাদের তুলনায় ভালো।
প্রোগ্রামিংয়ের সময়, আপনাকে কেবল ওয়ার্কপিসের আকার, গর্তের ব্যাস, কোলিমেশন দূরত্ব, ওয়ার্কপিসের সংখ্যা, বা সরাসরি রূপান্তর করতে CAD / CAM ব্যবহার করতে হবে।
মেশিনটি একটি প্যালেটিজিং এবং প্রেসিং ডিভাইস দিয়ে সজ্জিত যা বর্তমানে অন্যান্য দেশীয় নির্মাতাদের তুলনায় উন্নত এবং বড় বাঁকযুক্ত কোণগুলিকে সামঞ্জস্য করতে পারে।

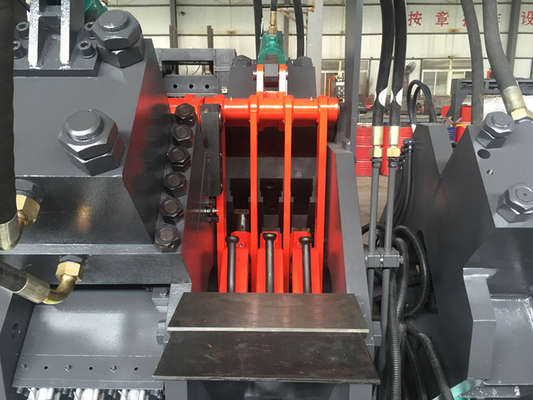

এজ কাটার ইউনিটটি দরজা টাইপ কাটার ছুরি বাক্স গ্রহণ করে, কাটারটি প্রতিস্থাপন করা নিরাপদ, সুবিধাজনক এবং দ্রুত।
এটিতে কোন কাটিংয়ের ফাংশন নেই, স্থির-পায়ে উপাদানটি প্রক্রিয়া করতে পারে এবং ব্যর্থতার স্ব-নির্ণয়ের ফাংশন রয়েছে।
স্বয়ংক্রিয় স্ট্যাকিং ফাংশন যোগ করা যেতে পারে যখন সমাপ্ত পণ্যটি নির্গত হয় (ব্যবহারকারীর পছন্দ অনুযায়ী) ।
| 机器型号 মেশিন মডেল |
JNC2020 | |
| 机器功能 মেশিন ফাংশন |
冲孔,打字,剪切 冲孔,打字,剪切 ছাঁচনির্মাণ, চিহ্নিতকরণ, কাটা |
|
| 加工角钢尺寸范围 (মিমি) প্রক্রিয়াকরণ কোণ ইস্পাত আকার পরিসীমা (মিমি) |
L63×63×4~L200×200×20 |
|
|
সর্বোচ্চ冲孔能力 |
φ26×20 ((উপাদান Q345 510N/mm2) |
|
| প্রতি পাশের ধাক্কা প্রতি পাশের পঞ্চের সংখ্যা |
3 |
|
| 切断方式 শেয়ারিং মোড |
双刃剪切 ((单刀剪切选配) একক ছুরি কাটা ডাবল শিয়ারিং (একক শিয়ারিং বিকল্প) |
|
|
সবচেয়ে গুরুত্বপূর্ণ সিদ্ধান্ত ক্ষমতা সর্বাধিক কাটিয়া ক্ষমতা |
L63×63×4~L200×200×20 ((উপাদান Q345 510N/mm2) L63×63×4~L200×200×20 ((উপাদান Q345 510N/mm2) |
|
| 打字力 (KN) মার্কিং ফোর্স (কেএন) |
৬৩০ (১২০০ বাছাই) 630 (1200 ঐচ্ছিক) |
|
| 打印组数 (组) মার্কিং গ্রুপের সংখ্যা (গ্রুপ) |
৪ (৮ পছন্দ) ৪ (৮টি বাছাইযোগ্য) |
|
| প্রতি গোষ্ঠীর শিরোনাম সংখ্যা প্রতিটি গ্রুপের অক্ষর শিরোনামের সংখ্যা |
১২ (১৮) ১২ (১৮টি ঐচ্ছিক) |
|
| 字头尺寸 (মিমি) অক্ষরের মাথা আকার (মিমি) |
১৪x১০x১৯ |
|
| 最大毛 角 鋼長度 (m) শূন্য কোণ ইস্পাতের সর্বোচ্চ দৈর্ঘ্য (মি) |
14 |
|
| 最大成品角鋼長度 (m) সমাপ্ত কোণ স্টিলের সর্বাধিক দৈর্ঘ্য (মি) |
14 |
|
| 加工 নির্ভুলতা যন্ত্রপাতি যথার্থতা |
满足GB2694 এর প্রয়োজনীয়তা GB2694 এর প্রয়োজনীয়তা পূরণ করে |
|
| 角钢送进速度 (m/min) এঙ্গেল স্টিলের ফিডিং স্পিড (এম / মিনিট) |
50 |
|
| বাহ্যিক আকার (মিমি) সামগ্রিক মাত্রা (মিমি) |
৩২০০০×৬৫০০×২৩৫০ |
|
