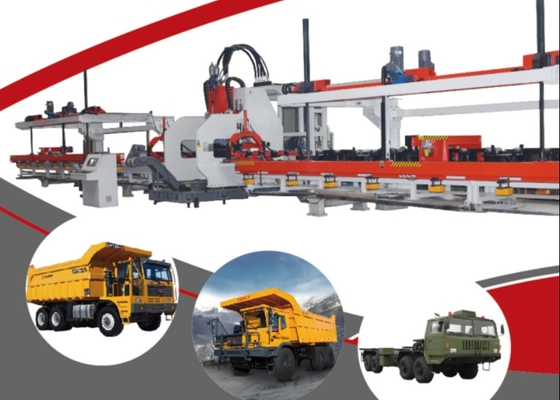

120 টন নামমাত্র শক্তি সিএনসি প্লেট পাঞ্চিং উত্পাদন লাইন 25 ট্রাক ফ্ল্যাট বিম জন্য মডিউল

120 টন নামমাত্র শক্তি সিএনসি প্লেট পাঞ্চিং উত্পাদন লাইন 25 ট্রাক ফ্ল্যাট বিম জন্য মডিউল

প্রয়োগঃ

অটোমোটিভ ফ্ল্যাট লংটিচুয়াল বিমগুলির জন্য সিএনসি পাঞ্চিং উত্পাদন লাইন একটি সমন্বিত উত্পাদন ব্যবস্থা যা অটোমোটিভ ফ্ল্যাট লংটিচুয়াল বিমগুলির জন্য পাঞ্চিং প্রক্রিয়াগুলিতে বিশেষীকরণ করেছে।অভ্যন্তরীণ এবং বৈশ্বিক বাজারে অনুরূপ সরঞ্জামগুলির রেফারেন্স করে সাবধানে ইঞ্জিনিয়ারিং, বিশ্বের বিভিন্ন গাড়ির ফ্রেমের পঞ্চিং স্পেসিফিকেশনগুলির সাথে সামঞ্জস্য রেখে এবং বিভিন্ন তুলনামূলক পণ্যগুলির গুণাবলীকে অন্তর্ভুক্ত করে, এই উত্পাদন লাইনটি একটি পরিমার্জিত সমাধান হিসাবে দাঁড়িয়েছে।এটি দক্ষতার সঙ্গে বিভিন্ন ফ্রেম লম্বা ব্যাগ নমনীয় প্রক্রিয়াকরণ চাহিদা পূরণ করে, এর স্থিতিশীলতা এবং উচ্চ অপারেশন দক্ষতা দ্বারা চিহ্নিত করা হয়।

লম্বা সমর্থন রোলার টেবিল

এটি একটি বেস এবং একটি সমর্থন রোলার দিয়ে গ্লাসকে সমর্থন করে; গ্লাসের উভয় প্রান্তই বিয়ারিং দ্বারা সমর্থিত, গ্লাসের ভাল অনমনীয়তা এবং প্রভাব প্রতিরোধের রয়েছে এবং গ্লাসটি এটিতে চলাচল করে;

এক্স-অক্ষ প্রধান ক্ল্যাম্প ফিডিং ডিভাইসঃ 2 সেট

ডিভাইসটি সার্ভো মোটর, সুনির্দিষ্ট হ্রাসকারী, ভাসমান হাইড্রোলিক ক্ল্যাম্প, সুনির্দিষ্ট রৈখিক গাইড রেল, সুনির্দিষ্ট র্যাক এবং সমর্থন নিয়ে গঠিত।সার্ভো মোটর স্প্রিলিকাল গিয়ারকে নির্ভুলতা হ্রাসকারী মাধ্যমে ঘুরিয়ে দেয়, এবং র্যাক মাধ্যমে রোটারি গতির রৈখিক গতিতে রূপান্তর করে। সঠিকভাবে খাওয়ানো অংশের খাওয়ানো যথার্থ রৈখিক স্লাইড রেল গাইড মাধ্যমে সম্পন্ন করা হয়,এবং শীট খাওয়ানো সঠিক এবং স্থিতিশীল; খাওয়ানো ক্ল্যাম্প একটি ভাসমান ক্ল্যাম্প, যা কিছু বাঁকা শীট ভাল অভিযোজনশীলতা থাকতে পারে, এবং clamping শক্তি বড়, নির্ভরযোগ্য clamping, স্থিতিশীল কাজ।

ধাক্কা-টান ক্ল্যাম্প। ক্ল্যাম্পটি লম্বীয় বীমের দুটি প্রান্তের মাঝের অংশটি ক্ল্যাম্প করে। এই ক্ল্যাম্পিং পদ্ধতিটি প্লেটের প্রান্তে একটি ড্রপ দিয়ে প্লেটটি ক্ল্যাম্প করতে পারে;হোস্ট দুই পক্ষের সমান্তরালভাবে সাজানো হয়.

এক্স-অক্ষ সহায়ক ক্ল্যাম্প ফিডিং ডিভাইসঃ ২টি সেট

ডিভাইসটি মরীচিটির মাথা এবং লেজ শেষগুলি প্রক্রিয়া করার জন্য ব্যবহৃত হয় এবং প্রধান মেশিনের প্রতিটি পাশে একটি সেট রয়েছে, যা হাইড্রোলিক ক্ল্যাম্প, বেস এবং ড্রাইভিং অংশগুলির সমন্বয়ে গঠিত;

পুরো ওয়ার্কপিস ফিডিং প্রক্রিয়া চলাকালীন, যখন ফিডিং সাইডের ক্ল্যাম্পটি শীটটি ধরে রাখতে পারে না তবে এখনও ছিদ্রগুলি ছিদ্র করে, ছিদ্রের অবস্থানের নির্ভুলতা নিশ্চিত করার জন্য,পাতার আরো বেশি দুটি clamping পয়েন্ট থাকা উচিত, এবং clamping পয়েন্ট পরিবর্তন করার প্রক্রিয়াতে, অবস্থান রেফারেন্স পরিবর্তন অনুমোদিত নয়। এই ক্ষেত্রে, সহায়ক clamping ডিভাইস কার্যকরভাবে এই সমস্যা সমাধান করে।তেল সিলিন্ডারের চাপের অধীনেএই ভাবে, তেল সিলিন্ডারের চাপের অধীনে,সেখানে একটি দ্বিতীয় clamping পয়েন্ট জন্য শীট যখন punching হয় (প্রথম হল প্রধান clamping উপর blanking পাশ), যাতে পত্রকের নিরবচ্ছিন্ন এবং সঠিক খাওয়ানো নিশ্চিত হয়।

প্যারামিটার স্পেসিফিকেশন তথ্য
