40 মিমি ড্রিলিং ব্যাসার্ধ অটোমেশন সিএনসি কোণ লাইন মেশিন BT40 Taper Of Drilling Spindle

বড় ইমেজ : 40 মিমি ড্রিলিং ব্যাসার্ধ অটোমেশন সিএনসি কোণ লাইন মেশিন BT40 Taper Of Drilling Spindle

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	Auten
সাক্ষ্যদান:	ISO9001
Model Number:	ADM2532

প্রদান:

Minimum Order Quantity:	1 set
মূল্য:	negotiable
Packaging Details:	By Container
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	100 sets/month

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

Angle size(mm):	14014010~25025032	Max. length of raw material (m):	14
Marking force(kN):	1000	No. of character group:	1
No. of character:	18	Character size (mm):	141019
Range of accurate distance(mm):	50~220（Stepless）	Taper of drilling spindle:	BT40
Max. drilling diameter (mm):	Φ40	Max. Spindle rotation speed(r/min):	6000
বিশেষভাবে তুলে ধরা:	CNC ড্রিলিং এঙ্গেল লাইন মেশিন , অটোমেশন সিএনসি এঙ্গেল লাইন মেশিন , 40 মিমি সিএনসি এঙ্গেল লাইন মেশিন

40 মিমি ড্রিলিং ব্যাস সিএনসি অ্যাঙ্গেল ড্রিলিং লাইন মেশিন প্রতিটি পাশে 3 ব্লেড

পণ্য ব্যবহার:

এটি প্রাথমিকভাবে ট্রান্সমিশন লাইন টাওয়ারগুলিতে ব্যবহৃত বৃহত আকারের, উচ্চ-শক্তি কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলির জন্য ডিজাইন করা হয়েছে।কোণ স্টিলের সমস্ত প্রয়োজনীয় গর্তগুলি এই উত্পাদন লাইনে প্রক্রিয়া করা যেতে পারে, উচ্চতর গর্তের গুণমান, উচ্চ অবস্থানের নির্ভুলতা, পাশাপাশি ব্যতিক্রমী উত্পাদন দক্ষতা এবং অটোমেশন ক্ষমতা বৈশিষ্ট্যযুক্ত।

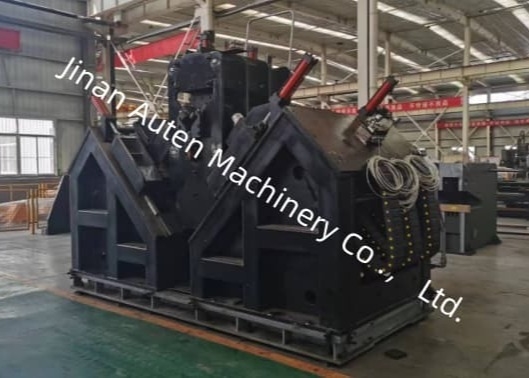

40 মিমি ড্রিলিং ব্যাসার্ধ অটোমেশন সিএনসি কোণ লাইন মেশিন BT40 Taper Of Drilling Spindle 0

পণ্য বৈশিষ্ট্য:

টাইপিং ইউনিট একটি বদ্ধ-ফ্রেম কাঠামো নিয়োগ করে, উচ্চ শক্তি এবং স্থিতিশীল কর্মক্ষমতা দ্বারা চিহ্নিত। মুদ্রণ ইউনিটে মেশিন বেসে স্থির একটি বিছানা সমর্থন, একটি অস্থাবর বিছানা এবং একটি হাইড্রোলিক-চালিত প্রেস হেড চরিত্র বাক্স রয়েছে। কম্পিউটার নির্দেশাবলী অনুসারে অঙ্কনগুলিতে নির্দিষ্ট করা অবস্থানগুলিতে মুদ্রণ করা হয়। মেশিনের প্রক্রিয়াজাতকরণ পরিসীমা প্রসারিত করার জন্য, একটি ম্যানুয়াল সামঞ্জস্য প্রক্রিয়া যুক্ত করা হয়েছে, যা অস্থাবর বিছানার নিম্নমুখী অবস্থান (যেমন, চরিত্রের মাথার অবস্থান) পরিবর্তন করার অনুমতি দেয় যা বিভিন্ন স্পেসিফিকেশন সহ কোণ স্টিলের টাইপিং পজিশনের সাথে খাপ খাইয়ে নিতে পারে।

গর্ত তৈরির প্রক্রিয়া উচ্চ অবস্থানগত নির্ভুলতা অর্জন করে। এই প্রোডাকশন লাইনের ফিডিং ডিভাইসটি একটি গিয়ার-র্যাক ট্রান্সমিশন সিস্টেমের মাধ্যমে একটি সার্ভো মোটর দ্বারা চালিত হয়, র্যাক এবং গিয়ারের জন্য সনাক্তকরণ প্রক্রিয়া এবং সেইসাথে অবস্থানগত নির্ভুলতার প্রতিক্রিয়াটির জন্য একটি সনাক্তকরণ এনকোডার দিয়ে সজ্জিত, একটি সম্পূর্ণ ক্লোজড-লুপ নিয়ন্ত্রণ ব্যবস্থা গঠন করে। কোণ স্টিলের দুটি ফ্ল্যাঙ্কের দিকের সাথে ড্রিলিং পাওয়ার হেডের চলাচল একটি বল স্ক্রু সংক্রমণের মাধ্যমে একটি সার্ভো মোটর দ্বারা চালিত হয়, কোণ স্টিলের ওয়ার্কপিসগুলিতে গর্তের অবস্থানে উচ্চ নির্ভুলতা নিশ্চিত করে।

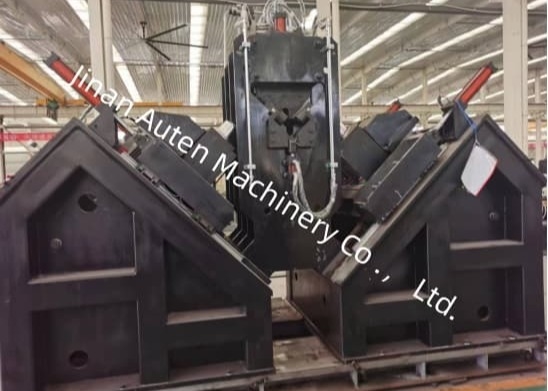

সুপিরিয়র ড্রিলিং দক্ষতা এবং গর্ত তৈরির গুণমান এই সিস্টেমের বৈশিষ্ট্য।ড্রিলিং ইউনিটটি সিএনসি ড্রিলিং হেডের ছয় সেট দিয়ে সাজানো হয়, তিনটি কোণ স্টিলের প্রতিটি ডানাগুলিতে বরাদ্দ করা হয়।উভয় ডানাগুলিতে অভিন্ন ব্যাসের গর্ত এবং শেষ দূরত্ব উভয় পাশের ড্রিলিং মাথাগুলি একই সাথে ড্রিল করা যেতে পারে।ড্রিলিং স্পিন্ডল একটি তাইওয়ানিজ বিটি 40 প্রিসিশন স্পিন্ডল (অভ্যন্তরীণ কুলিং সহ) ব্যবহার করে, যখন ড্রিলিং হেড একটি সিমেন্টেড কার্বাইড ড্রিল বিট নিয়োগ করে, 200 মিটার/মিনিট পর্যন্ত একটি কাটিয়া গতি অর্জন করে-প্রচলিত উচ্চ-গতিযুক্ত স্টিল ড্রিলগুলির 25-35 মিটার/মিনিটের চেয়ে উচ্চতর উচ্চতর।

সিএনসি ড্রিলিং পাওয়ার হেডটি একটি সার্ভো মোটর দ্বারা খাওয়ানো হয়, এর দ্রুত অগ্রিম, ওয়ার্কিং ফিড এবং দ্রুত প্রত্যাহার সিএনসি সিস্টেম দ্বারা নিয়ন্ত্রিত এবং স্বয়ংক্রিয়ভাবে।ড্রিলের প্রত্যাহার অবস্থানটি হোস্ট কম্পিউটারের মাধ্যমে প্রিসেট করা যেতে পারে, নিষ্ক্রিয় স্ট্রোকগুলি হ্রাস করে এবং উত্পাদন দক্ষতা আরও বাড়িয়ে তোলে।উত্পাদিত গর্তগুলি 0.1 মিমি এর চেয়ে কম ব্যাস সহনশীলতা এবং 6.3μm এর চেয়ে কম পৃষ্ঠের ফিনিস (আরএ) সহ্য করে, ব্যতিক্রমী গর্ত প্রক্রিয়াকরণের গুণমান নিশ্চিত করে।

প্রধান পরামিতি:

মডেল	ADM2532
কোণ আকার (মিমি)	14014010 ~ 25025032
সর্বোচ্চ কাঁচামাল দৈর্ঘ্য (এম)	14
চিহ্নিতকারী শক্তি (কেএন)	1000
চরিত্র গোষ্ঠীর সংখ্যা	1
চরিত্রের সংখ্যা	18
চরিত্রের আকার (মিমি)	141019
সঠিক দূরত্বের পরিসীমা (মিমি)	50 ~ 220 (স্টেপলেস)
প্রতিটি পাশে ড্রিল সংখ্যা	3 (2 টি গ্রুপ, মোট 6)
প্রতিটি পক্ষের ব্লেড সংখ্যা	3
ড্রিলিং স্পিন্ডলের টেপার	বিটি 40
সর্বোচ্চ তুরপুন ব্যাস (মিমি)	Φ40
সর্বোচ্চ স্পিন্ডল ঘূর্ণন গতি (আর/মিনিট)	6000
ড্রিল কুলিং ইউনিট	এমকিউএল 360-2 (শুকনো শীতল)
কুলিং ইউনিট তেল সঞ্চয় ক্ষমতা	2 এল
তেল কাটা	উদ্ভিজ্জ তেল ভিত্তিক মাইক্রো কাটিয়া তেল (2000-25)
জ্বালানী খরচ	5 ~ 50 মিলি/ঘন্টা
সিএনসি ট্রলি ড্রাইভ টাইপ	এসি সার্ভো মোটর, র্যাক এবং পিনিয়ন ড্রাইভিং
সর্বোচ্চ কোণে খাওয়ানোর গতি (এম/মিনিট)	40
আব-অক্ষ প্রান্তিককরণ আন্দোলন ড্রাইভ পদ্ধতি	লিনিয়ার মোশন গাইড; এসি সার্ভো মোটর; বল স্ক্রু মাধ্যমিক ড্রাইভিং
সর্বোচ্চ ড্রিলিং হেডের স্কেটবোর্ড ভ্রমণের গতি (এম/মিনিট)	10
ড্রিলিং হেড ড্রাইভ টাইপ	লিনিয়ার মোশন গাইড; এসি সার্ভো মোটর; বল স্ক্রু মাধ্যমিক ড্রাইভিং
সর্বোচ্চ ড্রিলিং হেডের খাওয়ানোর গতি (এম/মিনিট)	14
ফিডার ট্রলি আর্ম ওয়ার্কিং পদ্ধতি	উল্লম্ব উত্তোলন প্রকার
স্রাবের পাশে টিপিং সিলিন্ডারের সংখ্যা	4
জলবাহী স্টেশন কুলিং পদ্ধতি	এয়ার কুলিং
সিএনসি অক্ষের সংখ্যা	9
বায়ুচাপ (এমপিএ)	1
মোট শক্তি	প্রায় 150kW
মেশিনের ওজন (কেজি)	প্রায় 33 টন
সামগ্রিক মাত্রা (এম)	338.52.5
