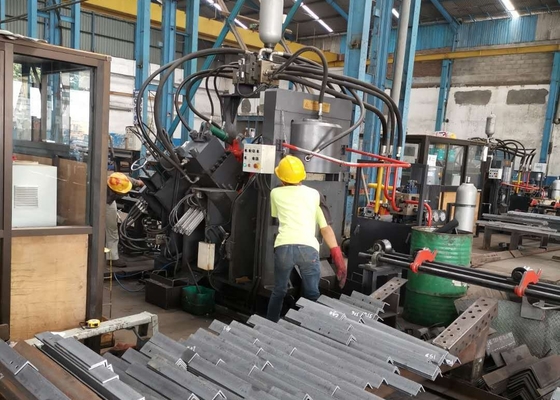

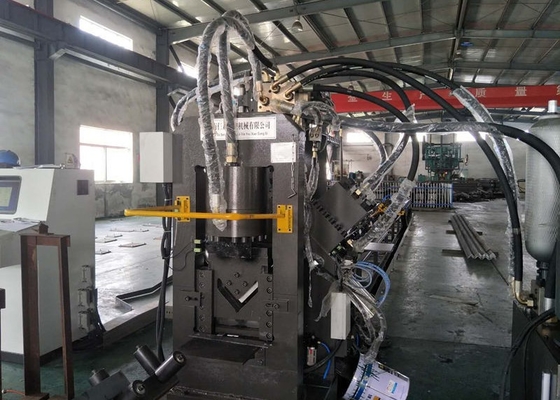

JNC1412 মডেল পাঞ্চিং, চিহ্নিতকরণ, কাটিং CNC অ্যাঙ্গেল লাইন মেশিন ৬৩০/১০০০KN পাঞ্চিং ফোর্স
প্রযোজ্য শিল্প:
এই মেশিনটি অ্যাঙ্গেল স্টিল টাওয়ার সেক্টরের অ্যাঙ্গেল স্টিল পাঞ্চিং, চিহ্নিতকরণ এবং শিয়ারিং অপারেশনের জন্য ডিজাইন করা একটি বিশেষ সরঞ্জাম।
পণ্যের গঠন:
এই মেশিনটি প্রধানত একটি ট্রান্সভার্স কনভেয়র, ঘূর্ণায়মান লোডিং সিস্টেম, ইনফিড কনভেয়র, CNC ইনফিড ক্যারেজ, পাঞ্চিং ইউনিট, চিহ্নিতকরণ ইউনিট, কাটিং ইউনিট, আনলোডিং কনভেয়র, সেইসাথে জলবাহী, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেম এবং অন্যান্য উপাদান নিয়ে গঠিত।
পণ্যের বৈশিষ্ট্য:
১. CNC প্রযুক্তি এবং সার্ভো মোটর ফিডিং একত্রিত করে, যা উচ্চ দক্ষতা এবং সামঞ্জস্যপূর্ণ ওয়ার্কপিস নির্ভুলতা নিশ্চিত করে। মূল জলবাহী, বায়ুসংক্রান্ত এবং বৈদ্যুতিক উপাদানগুলি সবই আমদানি করা হয়।
২. প্রতিটি পাশে পাঞ্চ এবং ডাই-এর তিনটি সেট রয়েছে, যা বিভিন্ন ব্যাসের তিনটি পাঞ্চকে মিটমাট করতে সক্ষম। PLC নিয়ন্ত্রণের অধীনে, পাঞ্চিং ব্যাক মার্ক সামঞ্জস্য করতে তিনটি সেট ছাঁচ সিঙ্ক্রোনাসভাবে সরতে পারে।
৩. স্বজ্ঞাত অপারেশনের জন্য একটি চাইনিজ/ইংরেজি ইন্টারফেস সমন্বিত একটি কম্পিউটার দিয়ে সজ্জিত, ওয়ার্কপিস ডায়াগ্রাম প্রদর্শনের ক্ষমতা সহ। প্রোগ্রামিং সুবিন্যস্ত, এবং এটি সরাসরি লফটিং সফটওয়্যার দ্বারা উত্পন্ন প্রোগ্রাম ডেটা ব্যবহার করতে পারে। প্রোগ্রাম সম্পাদনা করার সময়, শুধুমাত্র ওয়ার্কপিসের মাত্রা, গর্তের ব্যাস, ব্যাক মার্ক এবং ওয়ার্কপিসের পরিমাণ ইনপুট করতে হবে।
৪. CNC ইনফিড ক্যারেজ একটি সার্ভো মোটর দ্বারা চালিত হয়, একটি ফটোইলেকট্রিক এনকোডার রিয়েল-টাইম ফিডব্যাক প্রদান করে। ক্লোজ-লুপ কন্ট্রোল উচ্চ পজিশনিং নির্ভুলতা নিশ্চিত করে।
৫. চিহ্নিতকরণ, পাঞ্চিং এবং শিয়ারিং প্রক্রিয়া সম্পূর্ণরূপে স্বয়ংক্রিয়; সমাপ্ত অ্যাঙ্গেল স্টিল একটি বায়ুসংক্রান্ত টার্নওভার ডিভাইসের মাধ্যমে আনলোড করা যেতে পারে, যা অপারেশনাল তীব্রতা হ্রাস করে।
৬. কন্ট্রোল সিস্টেমে একটি হোস্ট কম্পিউটার, CNC সিস্টেম, সার্ভো মোটর, PLC এবং বাহ্যিক সনাক্তকরণ সেন্সর এবং অন্যান্য উপাদান রয়েছে। ওয়ার্কপিসের মাত্রা ইনপুট করার মাধ্যমে প্রক্রিয়াকরণ কার্যক্রম শুরু করা হয়। এছাড়াও, প্রোগ্রামগুলি ওয়ার্কপিস নম্বরের উপর ভিত্তি করে সংরক্ষণ, নির্বাচন, প্রদর্শন এবং প্রেরণ করা যেতে পারে।
প্যারামিটার তথ্য
| মডেল |
JNC1010 |
JNC1412 |
JNC2020 |
| অ্যাঙ্গেল সাইজ (মিমি) |
40*40*3~
100*100*10 |
40*40*3~
140*140*12 |
50*50*4~
200*200*20 |
|
সর্বোচ্চ পাঞ্চিং
(ব্যাস * থি.) (মিমি)
|
26*10 |
26*12 |
26*20 |
| পাঞ্চিং ফোর্স (kN) |
630 |
630/1000 |
1000/1200 |
| চিহ্নিতকরণ বল (kN) |
630 |
630/900/1200 |
| কাটিং ফোর্স (kN) |
1000 |
900/1800 |
1540/4300 |
| ব্ল্যাঙ্কের সর্বোচ্চ দৈর্ঘ্য (মি) |
12 |
12 |
14 |
| সমাপ্ত অংশের সর্বোচ্চ দৈর্ঘ্য (মি) |
10 |
12 |
14 |
| প্রতি পাশে পাঞ্চ |
2 |
2 বা 3 |
3 |
| চিহ্নিতকরণের অক্ষরের গ্রুপ |
4 |
4 |
4 |
| সংখ্যারঅক্ষরপ্রতি গ্রুপে |
12 |
| অক্ষরের আকার(মিমি) |
14*10*19 |
| CNC অক্ষ |
3 |
| কাটিং মোড |
একক ব্লেড |
ডাবল ব্লেড বা একক ব্লেড |
| অ্যাঙ্গেলের ফিডিং গতি(মি/মিনিট) |
80 |
80 |
60 |
| প্রক্রিয়াকরণ নির্ভুলতা |
GB2694 অনুযায়ী |
| প্রোগ্রামিং মোড |
কীবোর্ড, USB ইন্টারফেস দ্বারা ইনপুট |
| সামগ্রিক মাত্রা (মি) |
প্রায় 28*6.5*2.2 |
প্রায় 29*6.5*2.2 |
প্রায় 32*7*2.35 |
