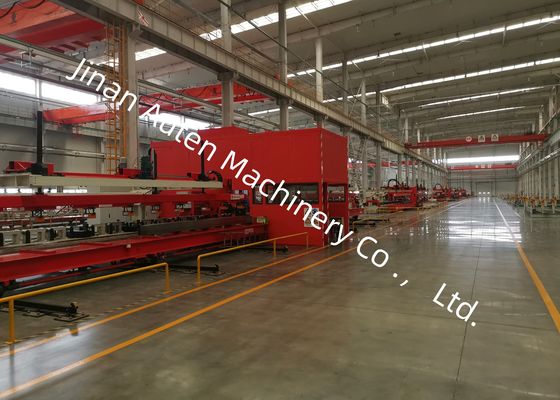

২৫টি মডিউলের সিএনসি ট্রাক বিম পাঞ্চিং মেশিন লাইন ৪-৯মিমি প্লেটের পুরুত্ব

২৫টি মডিউল সহ CNC ট্রাক বিম পাঞ্চিং মেশিন লাইন ৪-৯মিমি প্লেটের পুরুত্ব

প্রয়োগ:

অটোমোবাইল অনুদৈর্ঘ্য বিম ফ্ল্যাট প্লেট CNC পাঞ্চিং প্রোডাকশন লাইন হল অটোমোবাইল ফ্ল্যাট অনুদৈর্ঘ্য বিমের পাঞ্চিং অপারেশনের জন্য একটি সমন্বিত প্রোডাকশন লাইন। বিভিন্ন পণ্যের সুবিধাগুলি একত্রিত করে তৈরি করা হয়েছে, এই লাইনটি দেশীয় এবং আন্তর্জাতিকভাবে উপলব্ধ অনুরূপ সরঞ্জামের উপর ভিত্তি করে তৈরি করা হয়েছে এবং এটি দেশে এবং বিদেশে বিভিন্ন অটোমোবাইল ফ্রেমের পাঞ্চিং প্রয়োজনীয়তা মেটাতে তৈরি করা হয়েছে। এটি স্থিতিশীলতা এবং উচ্চ দক্ষতার বৈশিষ্ট্য নিয়ে বিভিন্ন ফ্রেম অনুদৈর্ঘ্য বিমের নমনীয় প্রক্রিয়াকরণের চাহিদা সম্পূর্ণরূপে পূরণ করতে সক্ষম।

প্রধান প্রযুক্তিগত পরামিতি:

প্রোডাকশন লাইন সরঞ্জামের গঠন সম্পর্কে পরিচিতি

প্রক্রিয়া প্রবাহ: অনুদৈর্ঘ্য বিম প্রস্তুতি → অনুদৈর্ঘ্য ইলেক্ট্রোম্যাগনেটিক স্বয়ংক্রিয় ফিডিং → অনুদৈর্ঘ্য উপাদান স্বয়ংক্রিয় পজিশনিং → শেষ-প্রান্ত ক্ল্যাম্পিং এবং সহায়ক ক্ল্যাম্পিং → প্রক্রিয়াকরণের জন্য পাঞ্চিং প্রধান ইউনিটে ওয়ার্কপিসের প্রবেশ → ফিড-এন্ড ক্ল্যাম্পিং, সহায়ক ক্ল্যাম্পিং এবং প্রক্রিয়াকরণ → পাঞ্চিং সম্পন্ন → ইলেক্ট্রোম্যাগনেটিক স্বয়ংক্রিয়ভাবে ওয়ার্কপিস আনলোড করা

প্রক্রিয়াকরণ মোড একটি ফিল্টার-টাইপ পদ্ধতি গ্রহণ করে, যার মাধ্যমে পাঞ্চিং অপারেশন চলাকালীন অনুদৈর্ঘ্য বিম শুধুমাত্র সামনে ফিড করে।

প্রতিটি যান্ত্রিক ডিভাইসের গঠন:

১. অনুদৈর্ঘ্য বিম বিয়ারিং ইলেকট্রিক ট্রলি:

ট্রলিটি প্রোডাকশন লাইন থেকে সরানোর জন্য বোতামের মাধ্যমে নিয়ন্ত্রণ করা যেতে পারে। একটি ক্রেন দ্বারা উত্তোলিত প্যালেট লোড করার পরে, এটি লোডিং অবস্থানে ফিরে আসবে।

ট্রলির লোড ক্ষমতা ২০ টনের কম নয় এবং স্ট্রোক ১.৫ মিটার।

২. ইলেক্ট্রোম্যাগনেটিক সাকার স্বয়ংক্রিয় ফিডিং ডিভাইস

ডিভাইসটি একটি বন্ধনী, একটি চলমান বিম এবং এর ড্রাইভিং ডিভাইস, একটি সাকার বিম এবং লিফটিং ডিভাইস, একটি সাকার নিয়ন্ত্রণ ব্যবস্থা এবং অন্যান্য উপাদান দ্বারা গঠিত।

একটি প্লেট ডিটেকশন রড সাকার বিমের উপর মাউন্ট করা হয়েছে, যা প্লেটের উচ্চতায় পৌঁছালে স্বয়ংক্রিয়ভাবে বন্ধ করতে সক্ষম করে। এটি প্লেটের উপস্থিতি এবং সেগুলি সঠিকভাবে শোষিত হয়েছে কিনা তা সনাক্ত করতে পারে, স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

সাকার বিমের উত্তোলন এবং নিম্নমুখী গতি গাইড রড দ্বারা পরিচালিত হয় যা সিঙ্ক্রোনাস মুভমেন্টের গ্যারান্টি দেয়। চলমান বিম চমৎকার দৃঢ়তা বৈশিষ্ট্যযুক্ত, যার সামনের এবং পিছনের গতি উভয় প্রান্তে সিঙ্ক্রোনাইজেশন নিশ্চিত করতে রেল দ্বারা পরিচালিত হয়।

ইলেক্ট্রোম্যাগনেটিক সাকার ডি-এনার্জাইজড হলে ইলেক্ট্রোম্যাগনেটিক ফোর্স ধরে রাখে এবং এনার্জাইজড হলে বিপরীত ডিম্যাগনেটাইজেশন অর্জন করে, যা নিরাপদ এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

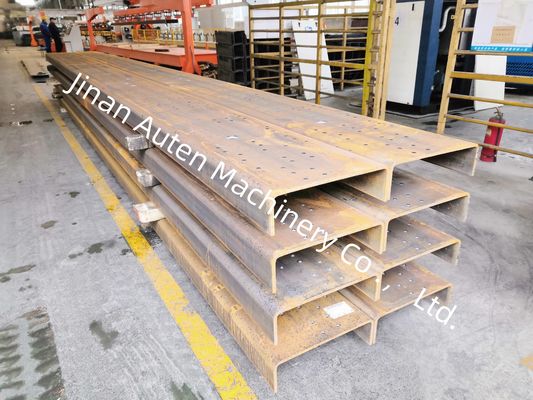

এটি প্রোডাকশন লাইন দ্বারা প্রক্রিয়াকৃত সমাপ্ত অনুদৈর্ঘ্য বিমের নমুনাগুলির একটি অ্যারে প্রদর্শন করে, যার মধ্যে খনন ট্রাক এবং বিশেষ-উদ্দেশ্যযুক্ত যানবাহনে ব্যবহৃত বিভিন্ন স্পেসিফিকেশন রয়েছে। এই নমুনাগুলি গর্তের অবস্থানের নির্ভুলতা, পাঞ্চ করা প্রান্তগুলির মসৃণতা এবং অর্জিত সামগ্রিক কাঠামোগত অখণ্ডতা স্পষ্টভাবে চিত্রিত করে, যা ক্লায়েন্ট এবং পরিদর্শকদের সরঞ্জামের কর্মক্ষমতা দৃশ্যমানভাবে যাচাই করতে সক্ষম করে।
