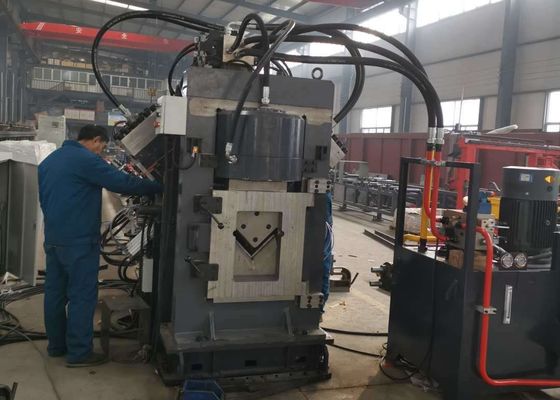

630KN চিহ্নিতকরণ বল CNC পাঞ্চিং, চিহ্নিতকরণ এবং শিয়ারিং লাইন 1000KN কাটিং ফোর্স
প্রযোজ্য শিল্প:
এই যন্ত্রটি অ্যাঙ্গেল স্টিল টাওয়ার সেক্টরের অ্যাঙ্গেল স্টিল পাঞ্চিং, চিহ্নিতকরণ এবং শিয়ারিং অপারেশনের জন্য তৈরি একটি বিশেষ সরঞ্জাম হিসাবে কাজ করে।
স্পেসিফিকেশন:
| ফাংশন |
পাঞ্চিং, চিহ্নিতকরণ, কাটিং |
| কোণের আকার (মিমি) |
∟40×40×3～∟140×140×12 |
| ব্ল্যাঙ্কের সর্বোচ্চ দৈর্ঘ্য (মি) |
12 |
| সমাপ্ত অংশের সর্বোচ্চ দৈর্ঘ্য (মি) |
10 |
| সর্বোচ্চ পাঞ্চিং (ব্যাস х থি.) (মিমি) |
Φ26×12(উপাদান:Q345 510N/mm2) |
| প্রতি পাশে পাঞ্চের সংখ্যা |
2 |
| পাঞ্চিং ফোর্স (kN) |
630 |
| চিহ্নিতকরণ বল (kN) |
630 |
|
কাটিং ফোর্স (kN)
|
1800 |
| চিহ্নিতকরণের অক্ষরের গ্রুপ |
4 |
| প্রতি গ্রুপে অক্ষরের সংখ্যা |
12 |
| অক্ষরের মাত্রা (মিমি) |
14×10×19 |
| কাটিং মোড |
একক ব্লেড কাটিং |
| CNC অক্ষ |
3 |
| অ্যাঙ্গেলের ফিডিং গতি (মি/মিনিট) |
80 |
| হাইড্রোলিক সিস্টেমের কুলিং পদ্ধতি |
জল শীতলকরণ |
| প্রক্রিয়াকরণ নির্ভুলতা |
GB2694 অনুযায়ী |
| প্রোগ্রাম ফাংশন |
কীবোর্ড এবং USB ইন্টারফেসের মাধ্যমে ইনপুট |
| মাত্রা(মিমি) |
28000×6500×2200 |
পণ্যের গঠন:

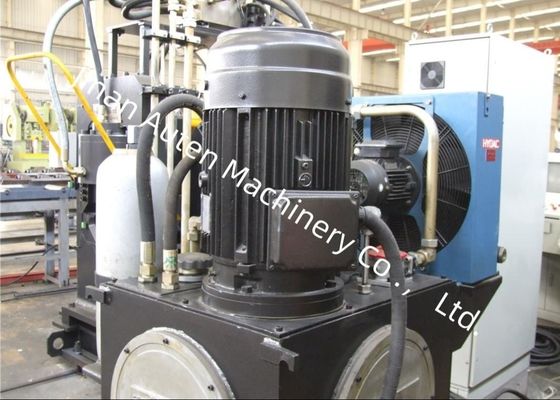

এই সরঞ্জামটি প্রধানত একটি ট্রান্সভার্স কনভেয়ার, একটি ঘূর্ণায়মান লোডিং সিস্টেম, একটি ইনফিড কনভেয়ার, একটি CNC ইনফিড ক্যারেজ, একটি পাঞ্চিং মডিউল, একটি চিহ্নিতকরণ মডিউল, একটি কাটিং মডিউল, একটি আনলোডিং কনভেয়ার, সেইসাথে জলবাহী, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেম এবং অন্যান্য উপাদান নিয়ে গঠিত।
পণ্যের বৈশিষ্ট্য:
1. এটি CNC প্রযুক্তি এবং সার্ভো মোটর ফিডিং গ্রহণ করে, যা উচ্চ দক্ষতা এবং স্থিতিশীল ওয়ার্কপিস নির্ভুলতা প্রদান করে। সমস্ত মূল জলবাহী, বায়ুসংক্রান্ত এবং বৈদ্যুতিক উপাদান আমদানি করা হয়।
2. প্রতিটি পাশে পাঞ্চ এবং ডাই-এর তিনটি সেট রয়েছে, যা বিভিন্ন ব্যাসের সাথে তিন ধরনের পাঞ্চকে মিটমাট করতে পারে। PLC-এর নিয়ন্ত্রণে তিনটি সেট ছাঁচ সম্মিলিতভাবে সরিয়ে পাঞ্চিং ব্যাক মার্ক সমন্বয় করা যেতে পারে।
3. সিস্টেমটিতে চাইনিজ/ইংরেজি ইন্টারফেস সহ একটি কম্পিউটার রয়েছে, যা ব্যবহারকারী-বান্ধব অপারেশন নিশ্চিত করে এবং ওয়ার্কপিস ডায়াগ্রাম প্রদর্শনের সুবিধা দেয়। প্রোগ্রামিং সুবিন্যস্ত, এবং লফটিং সফটওয়্যার দ্বারা উত্পন্ন প্রোগ্রাম ডেটার সাথে সরাসরি সামঞ্জস্যপূর্ণ। প্রোগ্রাম সম্পাদনা করার সময়, শুধুমাত্র ওয়ার্কপিসের মাত্রা, ছিদ্রের ব্যাস, ব্যাক মার্ক এবং ওয়ার্কপিসের পরিমাণ ইনপুট করতে হবে।
4. CNC ইনফিড ক্যারেজ একটি সার্ভো মোটর দ্বারা চালিত হয়, যেখানে একটি ফটোইলেকট্রিক এনকোডার রিয়েল-টাইম ফিডব্যাক প্রদান করে। উচ্চ পজিশনিং নির্ভুলতা নিশ্চিত করতে একটি ক্লোজ-লুপ কন্ট্রোল মেকানিজম ব্যবহার করা হয়।
5. চিহ্নিতকরণ, পাঞ্চিং এবং শিয়ারিং প্রক্রিয়াগুলি সম্পূর্ণরূপে স্বয়ংক্রিয়। সমস্ত সমাপ্ত অ্যাঙ্গেল স্টিল একটি বায়ুসংক্রান্ত টার্নওভার ডিভাইসের মাধ্যমে আনলোড করা যেতে পারে, যার ফলে অপারেশনাল তীব্রতা হ্রাস পায়।
6. কন্ট্রোল সিস্টেমে একটি হোস্ট কম্পিউটার, CNC সিস্টেম, সার্ভো মোটর, PLC, বাহ্যিক সনাক্তকরণ সেন্সর এবং অন্যান্য উপাদান রয়েছে। কেবল ওয়ার্কপিসের মাত্রা ইনপুট করুন এবং প্রক্রিয়াকরণ পদ্ধতি স্বয়ংক্রিয়ভাবে তৈরি হবে। এছাড়াও, ওয়ার্কপিস নম্বর অনুযায়ী প্রোগ্রামগুলি সংরক্ষণ, নির্বাচন, প্রদর্শন এবং যোগাযোগ করা যেতে পারে।
এই নমুনাগুলি, অ্যাঙ্গেল স্টিল টাওয়ার সেক্টরের প্রচলিত স্পেসিফিকেশন এবং প্রক্রিয়াকরণ পরিস্থিতি অন্তর্ভুক্ত করে, ব্যবহারকারীদের সরঞ্জামের প্রক্রিয়াকরণের গুণমান, নির্ভুলতা এবং কারিগরি সরাসরি পরিদর্শন করতে সক্ষম করে। এগুলি নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার সাথে এর কর্মক্ষমতা এবং সামঞ্জস্যতা মূল্যায়নের জন্য একটি সুস্পষ্ট রেফারেন্স হিসাবে কাজ করে।
এটি প্রধানত ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত বৃহৎ আকারের, উচ্চ-শক্তির অ্যাঙ্গেল স্টিলের ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য ডিজাইন করা হয়েছে এবং পাওয়ার ট্রান্সমিশন অবকাঠামোর নির্মাণ ও রক্ষণাবেক্ষণে বিভিন্ন পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়।
অতি-উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের নির্মাণে, যেখানে টাওয়ারগুলিকে চরম আবহাওয়ার পরিস্থিতি এবং ভারী বোঝা সহ্য করতে হয়, এই সরঞ্জামটি টাওয়ারগুলির মূল কাঠামো তৈরি করে এমন অ্যাঙ্গেল স্টিল উপাদানগুলির প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য গুরুত্বপূর্ণ কাঠামোগত উপাদানগুলিতে প্রয়োগ করা অ্যাঙ্গেল স্টিলের জন্য ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি দক্ষতার সাথে সম্পন্ন করে, সঠিক মাত্রা এবং শক্তিশালী সংযোগ নিশ্চিত করে টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা সুরক্ষিত করে।
