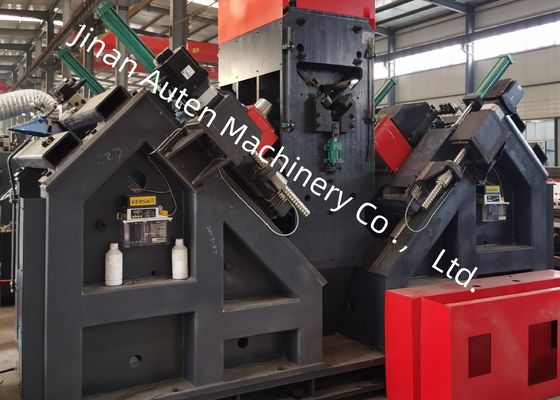

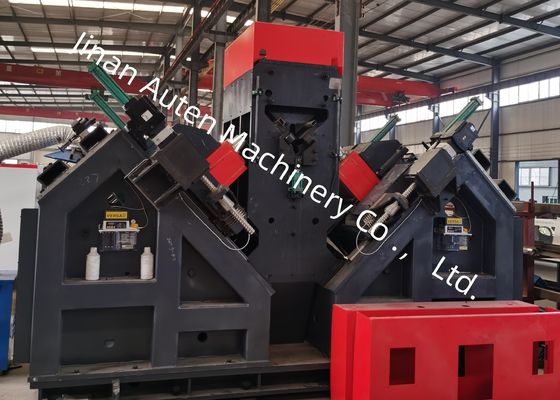

১৫০ কিলোওয়াট মোট পাওয়ার হাইড্রোলিক সিএনসি অ্যাঙ্গেল ড্রিলিং মেশিন লাইন ৬০০০r/Min স্পিন্ডেল ঘূর্ণন গতি
পণ্যের ব্যবহার:
এটি মূলত ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত বৃহৎ আকারের, উচ্চ-শক্তির অ্যাঙ্গেল স্টিলের ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য তৈরি করা হয়েছে। অ্যাঙ্গেল স্টিলের সমস্ত ছিদ্র এই প্রোডাকশন লাইনে ড্রিল করা যেতে পারে, যা উন্নত ছিদ্রের গুণমান, উচ্চ স্থানিক নির্ভুলতা, সেইসাথে উচ্চ উত্পাদন দক্ষতা এবং উন্নত অটোমেশন দ্বারা চিহ্নিত করা হয়।
প্রধান পরামিতি:
| মডেল |
ADM2532 |
| অ্যাঙ্গেলের আকার(মিমি) |
১৪০*১৪০*১০~২৫০*২৫০*৩২ |
| কাঁচামালের সর্বোচ্চ দৈর্ঘ্য (মি) |
১৪ |
| চিহ্নিতকরণ বল(kN) |
১০০০ |
| অক্ষর গ্রুপের সংখ্যা |
১ |
| অক্ষরের সংখ্যা |
১৮ |
| অক্ষরের আকার (মিমি) |
১৪*১০*১৯ |
| সঠিক দূরত্বের পরিসীমা(মিমি) |
৫০~২২০(স্টিpless) |
| প্রতি পাশে ড্রিলের সংখ্যা |
৩(২ গ্রুপ, মোট ৬) |
| প্রতি পাশে ব্লেডের সংখ্যা |
৩ |
|
ড্রিলিং স্পিন্ডেলের টেপার
|
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ40 |
| সর্বোচ্চ স্পিন্ডেল ঘূর্ণন গতি(r/min) |
৬০০০ |
| ড্রিল কুলিং ইউনিট |
MQL 360-2(শুকনো কুলিং) |
| কুলিং ইউনিট তেল ধারণ ক্ষমতা |
২L |
| কাটিং তেল |
উদ্ভিজ্জ তেল-ভিত্তিক মাইক্রো কাটিং তেল(2000-25) |
| জ্বালানি খরচ |
৫~৫০ml/h |
| সিএনসি ট্রলি ড্রাইভের প্রকার |
এসি সার্ভো মোটর, র্যাক এবং পিনিয়ন ড্রাইভিং |
| অ্যাঙ্গেলের সর্বোচ্চ ফিডিং গতি(মি/মিনিট) |
৪০ |
| এবি-অক্ষ সারিবদ্ধকরণ আন্দোলনের ড্রাইভ পদ্ধতি |
লিনিয়ার মোশন গাইড; এসি সার্ভো মোটর; বল স্ক্রু সেকেন্ডারি ড্রাইভিং |
| ড্রিলিং হেডের সর্বোচ্চ স্কেটবোর্ড ভ্রমণের গতি(মি/মিনিট) |
১০ |
| ড্রিলিং হেড ড্রাইভের প্রকার |
লিনিয়ার মোশন গাইড; এসি সার্ভো মোটর; বল স্ক্রু সেকেন্ডারি ড্রাইভিং |
| ড্রিলিং হেডের সর্বোচ্চ ফিডিং গতি(মি/মিনিট) |
১৪ |
| ফিডার ট্রলি আর্মের কাজের পদ্ধতি |
উলম্ব উত্তোলন প্রকার |
| ডিসচার্জ পাশে টিপিং সিলিন্ডারের সংখ্যা |
৪ |
| হাইড্রোলিক স্টেশন কুলিং পদ্ধতি |
এয়ার কুলিং |
| সিএনসি অক্ষের সংখ্যা |
৯ |
| বায়ু চাপ(MPa) |
১ |
| মোট শক্তি |
প্রায় ১৫০ কিলোওয়াট |
পণ্যের বৈশিষ্ট্য:
১. ছিদ্র তৈরির উচ্চ স্থানিক নির্ভুলতা
এই প্রোডাকশন লাইনের ফিডিং ডিভাইসটি একটি সার্ভো মোটর দ্বারা একটি র্যাক-এন্ড-পিনিয়ন ট্রান্সমিশন সিস্টেমের মাধ্যমে চালিত হয়। এটি একটি র্যাক-এন্ড-পিনিয়ন ডিটেকশন মেকানিজম এবং একটি পজিশন অ্যাকুরেসি ফিডব্যাক এনকোডার দিয়ে সজ্জিত, যা একটি সম্পূর্ণ ক্লোজড-লুপ কন্ট্রোল সিস্টেম তৈরি করে। অ্যাঙ্গেল স্টিলের দুটি ফ্ল্যাঞ্জের বরাবর ড্রিলিং পাওয়ার হেডের গতি একটি বল স্ক্রু ট্রান্সমিশনের মাধ্যমে একটি সার্ভো মোটর দ্বারা চালিত হয়, যা অ্যাঙ্গেল স্টিল ওয়ার্কপিসের ছিদ্রগুলির উচ্চ স্থানিক নির্ভুলতা নিশ্চিত করে।
২. উচ্চ ড্রিলিং দক্ষতা এবং ছিদ্র তৈরির গুণমান
ড্রিলিং ইউনিটটি ছয় সেট সিএনসি ড্রিলিং হেড দিয়ে সজ্জিত, যার মধ্যে তিনটি সেট অ্যাঙ্গেল স্টিলের দুটি ফ্ল্যাঞ্জের প্রত্যেকটির জন্য বরাদ্দ করা হয়েছে। একই ব্যাসের এবং উভয় ফ্ল্যাঞ্জে একই প্রান্তের দূরত্ব সহ ছিদ্রগুলি প্রতিটি পাশের সংশ্লিষ্ট ড্রিলিং হেড দ্বারা একযোগে ড্রিল করা যেতে পারে। ড্রিলিং স্পিন্ডেল একটি তাইওয়ানিজ BT40 নির্ভুলতা স্পিন্ডেল (অভ্যন্তরীণ কুলিং সহ) গ্রহণ করে এবং ড্রিল বিট একটি সিমেন্টেড কার্বাইড ড্রিল ব্যবহার করে। ড্রিল বিটের কাটিং গতি ২০০ মি/মিনিট পর্যন্ত পৌঁছায় (প্রচলিত উচ্চ-গতির ইস্পাত টুইস্ট ড্রিলের জন্য ২৫-৩৫ মি/মিনিটের তুলনায়), যা উচ্চ-গতির অপারেশন সক্ষম করে। সিএনসি ড্রিলিং পাওয়ার হেডটি ফিডিংয়ের জন্য একটি সার্ভো মোটর দ্বারা চালিত হয়, যার সাথে ড্রিলের দ্রুত অগ্রগমন, কাজের ফিড এবং দ্রুত প্রত্যাহার সিএনসি সিস্টেম দ্বারা নিয়ন্ত্রিত এবং স্বয়ংক্রিয়ভাবে কার্যকর করা হয়।
৩. কুলিং সিস্টেম ব্যতিক্রমী কার্যকারিতা প্রদর্শন করে, যা মেশিনিং সেল থেকে কাটিং ফ্লুইড লিক হওয়া থেকে বাধা দেয়। এটি কারখানার মেঝে পরিচ্ছন্ন রাখে এবং কুল্যান্ট অপসারণ চিকিত্সা এবং ধারণ ব্যবস্থাগুলির প্রয়োজনীয়তা দূর করে।
৪. ড্রিলিং পাওয়ার হেডের মুভিং গাইডের জন্য ব্যবহৃত লিনিয়ার গাইডওয়ে একটি রোলার লিনিয়ার গাইডওয়ে, যা চমৎকার দৃঢ়তা, উচ্চ স্ট্যাটিক এবং ডাইনামিক লোড ক্ষমতা এবং মসৃণ অপারেশন নিয়ে গর্ব করে। এই বৈশিষ্ট্যগুলি মেশিন টুল দ্বারা প্রক্রিয়াকরণ করা ওয়ার্কপিসের গুণমান এবং সরঞ্জামগুলির পরিষেবা জীবন উভয়ই বৃদ্ধি করে।
এই নমুনাগুলির মধ্যে ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত অ্যাঙ্গেল স্টিলের সাধারণ স্পেসিফিকেশন এবং ছিদ্র কনফিগারেশনের একটি পরিসীমা অন্তর্ভুক্ত রয়েছে। এগুলি সম্ভাব্য ব্যবহারকারী বা পরিদর্শকদের সরঞ্জামের কর্মক্ষমতা দৃশ্যমানভাবে যাচাই করতে সক্ষম করে, যার ফলে ব্যবহারিক উত্পাদন প্রয়োজনীয়তার জন্য এর উপযুক্ততা মূল্যায়নের জন্য একটি সুস্পষ্ট এবং সহজবোধ্য রেফারেন্স প্রদান করা হয়।
এটি মূলত ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত বৃহৎ আকারের, উচ্চ-শক্তির অ্যাঙ্গেল স্টিলের ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য ডিজাইন করা হয়েছে এবং পাওয়ার ট্রান্সমিশন অবকাঠামোর নির্মাণ ও রক্ষণাবেক্ষণের সময় বিভিন্ন পরিস্থিতিতে ব্যাপকভাবে প্রয়োগ করা হয়।
অতি-উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের নির্মাণে, যেখানে টাওয়ারগুলিকে চরম আবহাওয়ার পরিস্থিতি এবং ভারী বোঝা সহ্য করতে হয়, এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে যা টাওয়ারগুলির মূল কাঠামো তৈরি করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত অংশে ব্যবহৃত অ্যাঙ্গেল স্টিলের জন্য ড্রিলিং এবং স্ট্যাম্পিং কাজগুলি দক্ষতার সাথে পরিচালনা করে, সুনির্দিষ্ট মাত্রা এবং শক্তিশালী সংযোগ নিশ্চিত করে টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা নিশ্চিত করে।
