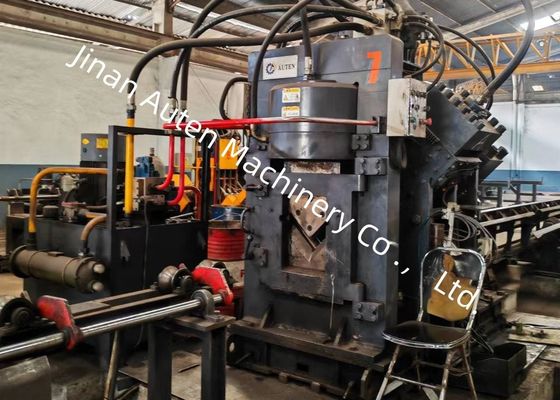

জল শীতল হাইড্রোলিক সিস্টেম সিএনসি Punching চিহ্নিতকরণ এবং Shearing লাইন একক ব্লেড কাটিং
প্রযোজ্য শিল্প:
এই মেশিনটি কোণ ইস্পাত টাওয়ার সেক্টরে কোণ ইস্পাত punching, চিহ্নিতকরণ, এবং shearing জন্য ইঞ্জিনিয়ারিং বিশেষ সরঞ্জাম। এটি কোণ ইস্পাত উপাদান সুনির্দিষ্ট প্রক্রিয়াকরণ চাহিদা পূরণ করে,টাওয়ার নির্মাণে দক্ষ উৎপাদনকে সমর্থন, শিল্পের মানদণ্ড মেনে চলার বিষয়টি নিশ্চিত করা এবং অপারেশনাল প্রোডাকটিভিটি বাড়ানো।
স্পেসিফিকেশনঃ
| কার্যাবলী |
প্যান্সিং, মার্কিং, কাটিয়া |
| কোণের আকার ((মিমি) |
₹৪০×৪০×৩ ₹১৪০×১৪০×১২ |
| সর্বাধিক ফাঁকা দৈর্ঘ্য (মি) |
12 |
| শেষ দৈর্ঘ্য (মি) |
10 |
| সর্বাধিক. প্যান্সিং (দিয়া. х পুরু) (মিমি) |
Φ26×12 ((উপাদানঃQ345 510N/mm2) |
| প্রতি পাশে পাঞ্চ |
2 |
| পার্সনিং ফোর্স (কেএন) |
630 |
| মার্কিং ফোর্স (কেএন) |
630 |
|
কাটা শক্তি (কেএন)
|
1800 |
| চিহ্নিতকরণ অক্ষরের গ্রুপ |
4 |
| গ্রুপ প্রতি অক্ষরের সংখ্যা |
12 |
| অক্ষরের মাত্রা (মিমি) |
১৪x১০x১৯ |
| কাটিয়া মোড |
একক ব্লেড কাটা |
| সিএনসি অক্ষ |
3 |
| ফিডিং কোণের গতি (মি/মিনিট) |
80 |
| হাইড্রোলিক সিস্টেমের শীতল করার পদ্ধতি |
জল শীতলকরণ |
| প্রক্রিয়াকরণের নির্ভুলতা |
GB2694 অনুযায়ী |
| প্রোগ্রাম ফাংশন |
কীবোর্ড এবং ইউএসবি ইন্টারফেসের মাধ্যমে ইনপুট |
| মাত্রা ((মিমি) |
28000×6500×2200 |
পণ্যের গঠনঃ

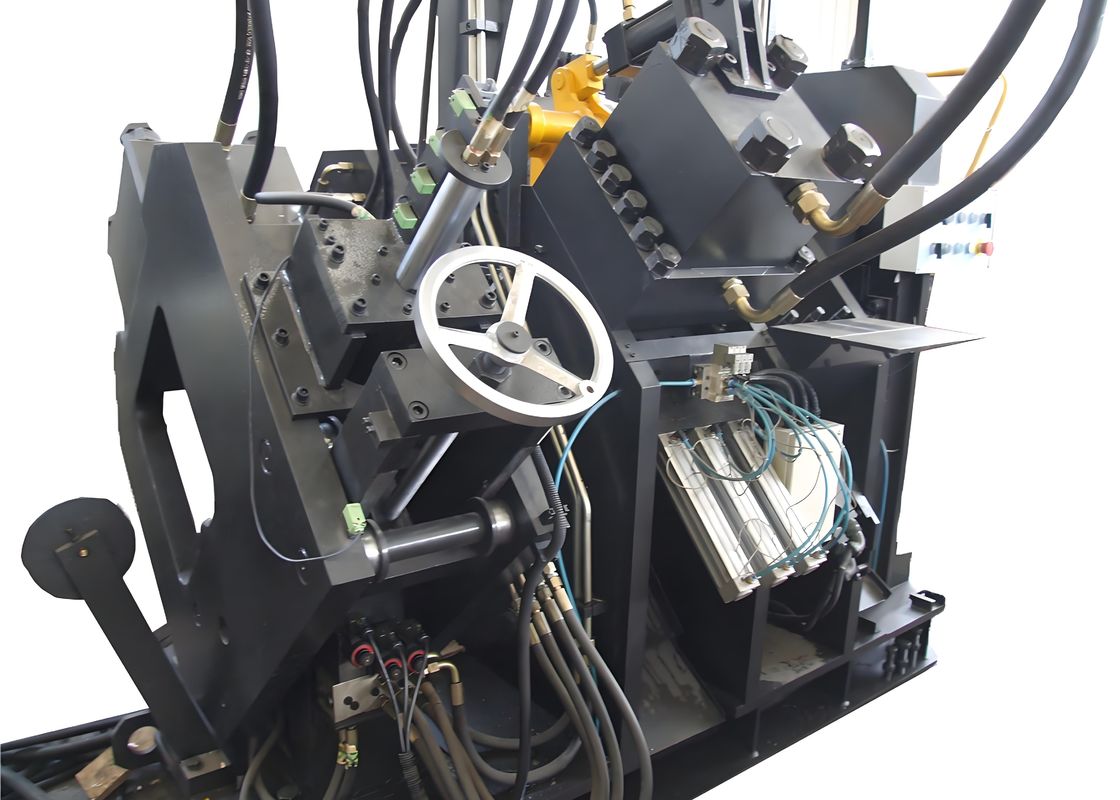

মেশিনটি মূলত একটি তির্যক কনভেয়র, ঘোরানো লোডিং সিস্টেম, ইনফিড কনভেয়র, সিএনসি ইনফিড ক্যারেজ, punching ইউনিট, চিহ্নিতকরণ ইউনিট, কাটা ইউনিট, আনলোড কনভেয়র,পাশাপাশি হাইড্রোলিক, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেম, অন্যান্য উপাদানগুলির মধ্যে।
পণ্যের বৈশিষ্ট্যঃ
1. এটি সিএনসি প্রযুক্তি এবং সার্ভো মোটর খাওয়ানো গ্রহণ করে, উচ্চ দক্ষতা এবং স্থিতিশীল ওয়ার্কপিসের নির্ভুলতা বৈশিষ্ট্যযুক্ত। মূল জলবাহী, বায়ুসংক্রান্ত এবং বৈদ্যুতিক উপাদানগুলি সমস্ত আমদানি করা হয়।
2. প্রতিটি পক্ষের তিনটি সেট punches এবং dies দিয়ে সজ্জিত করা হয়, যা বিভিন্ন ব্যাসার্ধের তিনটি ধরণের punches accommodate করতে পারে।ছাঁচনির্মাণের তিনটি সেট পিএলসি নিয়ন্ত্রণ অধীনে একসঙ্গে সরানো যেতে পারে পিঞ্চিং পিছনে চিহ্ন সামঞ্জস্য করতে.
3. কম্পিউটারটি একটি চীনা / ইংরেজি ইন্টারফেসের সাথে সজ্জিত, যা সহজ অপারেশন নিশ্চিত করে এবং ওয়ার্কপিসের অঙ্কন প্রদর্শন করতে পারে। প্রোগ্রামিং সরলীকৃত হয়,এবং এটা সরাসরি প্রোগ্রাম ডেটা ব্যবহার করতে পারেন lofting সফটওয়্যার দ্বারা উত্পন্ন. প্রোগ্রাম সম্পাদনা করার সময়, শুধুমাত্র workpiece আকার, গর্ত ব্যাসার্ধ, ব্যাক চিহ্ন, এবং workpiece পরিমাণ ইনপুট প্রয়োজন।
4. মার্কিং ইউনিট একটি বন্ধ ফ্রেম কাঠামো গ্রহণ করে চমৎকার অনমনীয়তা সঙ্গে। চিহ্নিত ইউনিট উপর অক্ষর বাক্স চার গ্রুপ সংযুক্ত করা হয়, যা প্রোগ্রামের মাধ্যমে নির্বাচন করা যেতে পারে।মার্কিং ব্যাক চিহ্ন নির্বিচারে সেট করা যাবে.
5. পাঞ্চিং, মার্কিং, এবং কাঁচা সিলিন্ডার আকারে বৃহত্তর; এনসি ক্যারি একটি নতুন ধরণের উন্নত শক্তির; এবং clamps আরো শক্ত।
এই নমুনাগুলি, কোণ স্টিল টাওয়ার শিল্পে সাধারণ স্পেসিফিকেশন এবং প্রক্রিয়াকরণের দৃশ্যকল্পগুলিকে কভার করে, ব্যবহারকারীদের সরাসরি সরঞ্জামগুলির প্রক্রিয়াকরণের গুণমান, নির্ভুলতা,এবং কারুশিল্পএটি নির্দিষ্ট উৎপাদন চাহিদার জন্য তার কর্মক্ষমতা এবং উপযুক্ততা মূল্যায়নের জন্য একটি নির্দিষ্ট রেফারেন্স হিসাবে কাজ করে।
এটি প্রধানত ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত বড় আকারের, উচ্চ-শক্তির কোণ স্টিলের ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য ডিজাইন করা হয়েছে,এবং বিদ্যুৎ পরিবহন অবকাঠামোর নির্মাণ ও রক্ষণাবেক্ষণের সময় বিভিন্ন পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়.
অতি-উচ্চ-ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, যেখানে টাওয়ারগুলিকে চরম আবহাওয়া এবং ভারী লোড সহ্য করতে হবে,এই সরঞ্জামটি কোণ ইস্পাত উপাদান যা টাওয়ার প্রধান কাঠামো গঠন প্রক্রিয়া একটি গুরুত্বপূর্ণ ভূমিকা পালন করেএটি দক্ষতার সাথে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত অংশে ব্যবহৃত কোণ স্টিলের জন্য ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে।টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা নিশ্চিত করার জন্য সুনির্দিষ্ট মাত্রা এবং শক্তিশালী সংযোগ নিশ্চিত করা.
