4-9 মিমি প্লেট বেধ ট্রাক বিম সিএনসি Punching উত্পাদন লাইন 4000-12000 মিমি workpiece দৈর্ঘ্য
প্রয়োগঃ
অটোমোটিভ লংটিটিউনাল বিম উৎপাদন লাইন একটি উচ্চ দক্ষতা,উচ্চ নির্ভুলতা স্বয়ংক্রিয় শীট ধাতু প্রক্রিয়াকরণ সরঞ্জাম আমাদের কোম্পানি দ্বারা কাস্টম-উন্নত বিশেষভাবে উচ্চ শক্তি অটোমোটিভ লম্বা ব্যাগ punching জন্যএটি খনির ট্রাক এবং বিশেষ উদ্দেশ্যযুক্ত যানবাহন সহ অতি প্রশস্ত এবং অতি ঘন যানবাহনের লম্বা ব্যাগগুলি ছিদ্র করার জন্য ডিজাইন করা হয়েছে।
প্রধান প্রযুক্তিগত পরামিতিঃ
| না, না। |
নাম |
মূল্য |
| 1 |
নামমাত্র শক্তি |
১২০০ কেএন |
| 2 |
প্রক্রিয়াকরণ প্লেটের আকার এবং পরিসীমা |
| 3 |
দৈর্ঘ্য |
৪০০০৮০০০ মিমি |
| প্রস্থ |
200 ̊ 550 মিমি |
| বেধ |
৩ ০৬ মিমি |
| ইনকামিং শীট উপাদান সিকেল বাঁক |
≤7mm/10m |
| এক্স-অক্ষের শীট অসমানতা |
≤10mm/1000mm,≤20mm/8000mm |
| Y-অক্ষের শীট অসমানতা |
৫ মিমি |
| পত্রকের বাঁকানো |
≤৫০ মিমি |
| শীট উপাদান যান্ত্রিক বৈশিষ্ট্য |
σb=৫১০-৮৫০N/mm2 |
| 4 |
সর্বাধিক. |
φ৬০ মিমি |
| 5 |
মডিউল সংখ্যা |
25 |
| 6 |
সর্বাধিক গতি |
| এক্স-অক্ষ |
সর্বোচ্চ=৫০ মি/মিনিট |
| Y-অক্ষ |
সর্বোচ্চ=৩০ মি/মিনিট |
| 7 |
প্রসেসিং নির্ভুলতা |
| এক্স-অক্ষ |
±0.25/600 মিমি,±0.50 / 3000 মিমি,±0.7 / 8000 মিমি |
| Y-অক্ষ |
±0.2 মিমি / 600 মিমি |
| 8 |
প্রক্রিয়াকরণের পদ্ধতি |
ফিল্টারিং |
| 9 |
রেফারেন্স |
এক্স-অক্ষটি প্লেটের দৈর্ঘ্য বরাবর, এবং গর্তের এক্স-কোঅর্ডিনেটটি প্লেটের শেষের উপর ভিত্তি করে; ওয়াই-অক্ষটি প্লেটের প্রস্থ এবং রেফারেন্সটি কেন্দ্রীয় রেখা।
|
| 11 |
অপারেটিং মোড |
ম্যানুয়াল, অটোমেটিক |
কাঠামোগত গঠন

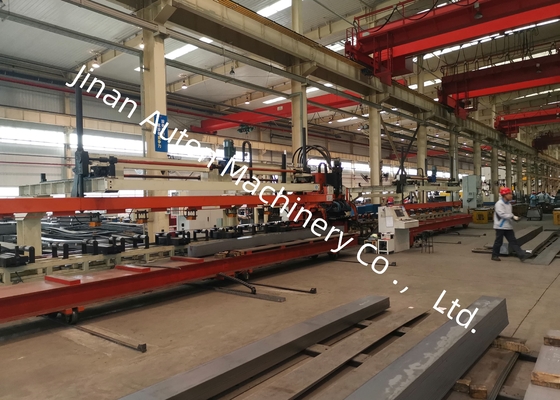

এই মেশিনটি মূলত একটি স্বয়ংক্রিয় লোডিং এবং আনলোডিং প্রক্রিয়া, একটি স্বয়ংক্রিয় ক্ষতিপূরণ কেন্দ্রীয় ডিভাইস, একটি খাওয়ানো প্রক্রিয়া, একটি punching ইউনিট,একটি স্বয়ংক্রিয় বর্জ্য নিষ্কাশন প্রক্রিয়া, পাশাপাশি হাইড্রোলিক, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেম।
পণ্যের বৈশিষ্ট্য
1. নিয়ন্ত্রণ ব্যবস্থাটি সার্ভো মোটর চালিত খাওয়ানোর সাথে SIEMENS 828D সিএনসি সিস্টেম গ্রহণ করে। এটি উচ্চ অপারেটিং দক্ষতা সরবরাহ করে এবং প্রক্রিয়াজাতকরণের সময় স্থিতিশীল ওয়ার্কপিসের নির্ভুলতা নিশ্চিত করে।
2. একটি সার্ভো-কেন্দ্রিক সেন্টারিং ডিভাইসটি ফিডিং সমর্থন রোলারগুলিতে মাউন্ট করা হয়, যা উচ্চতার পার্থক্য 0 ~ 200 মিমি সহ পরিবর্তনশীল বিভাগের প্লেটগুলি প্রক্রিয়াজাত করতে সক্ষম।
3এটি বিভিন্ন ব্যাসের 25 টি ছাঁচ দিয়ে সজ্জিত করা যেতে পারে এবং ছাঁচ ইনস্টলেশন প্রক্রিয়াটি দ্রুত এবং সুবিধাজনক, সরঞ্জাম পরিবর্তনের জন্য ডাউনটাইমকে হ্রাস করে।
4. প্লেট লোড, punching, এবং আনলোড সম্পূর্ণরূপে স্বয়ংক্রিয়, উল্লেখযোগ্যভাবে অপারেটরদের শ্রম তীব্রতা কমাতে।

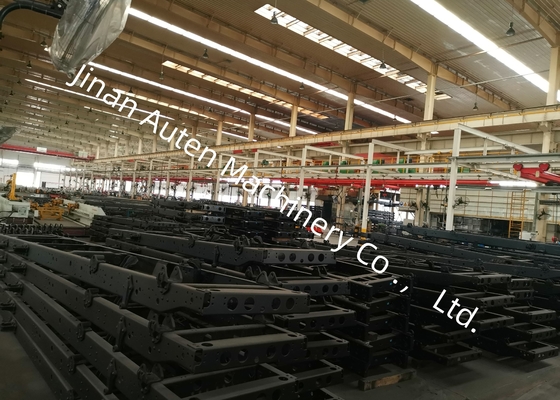

এই প্রদর্শনীতে এই উৎপাদন লাইন দ্বারা প্রক্রিয়াজাত সমাপ্ত লম্বা ব্যাগ নমুনাগুলির একটি পরিসীমা প্রদর্শিত হয়, যা খনির ট্রাক এবং বিশেষ উদ্দেশ্যে যানবাহনগুলিতে প্রয়োগ করা বিভিন্ন স্পেসিফিকেশনগুলিকে কভার করে।এই নমুনা স্পষ্টভাবে গর্ত অবস্থান সঠিকতা প্রদর্শন, ছিদ্রযুক্ত প্রান্তগুলির মসৃণতা, এবং অর্জিত সামগ্রিক কাঠামোগত অখণ্ডতা যা ক্লায়েন্ট এবং পরিদর্শকদের সরঞ্জামগুলির প্রক্রিয়াজাতকরণের কার্যকারিতা দৃশ্যমানভাবে যাচাই করতে দেয়।
এই মেশিনটি অটোমোবাইল শিল্পের মধ্যে সমতল লম্বা ব্যাগগুলিতে punching অপারেশনগুলির জন্য ডিজাইন করা একটি বিশেষ সরঞ্জাম।এটি প্রধানত ট্রাক এবং বিশেষ উদ্দেশ্যে যানবাহনের প্রধান বিম প্রক্রিয়াজাতকরণের জন্য ডিজাইন করা হয়েছে, এই ভারী দায়িত্ব এবং কাস্টম অটোমোটিভ লোড বহনকারী উপাদানগুলির কাঠামোগত সমাবেশের প্রয়োজনীয়তা পূরণের জন্য সুনির্দিষ্ট গর্ত গঠন নিশ্চিত করে।
