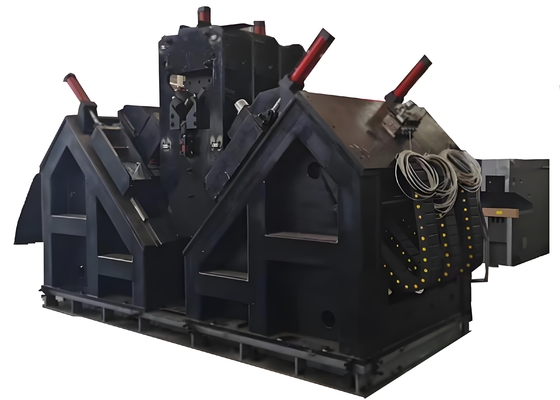

প্রতি পাশে ৩টি ড্রিল সহ CNC অ্যাঙ্গেল ড্রিলিং এবং টেপিং মেশিন লাইন, অ্যাঙ্গেলের জন্য ৪০মি/মিনিট ফিডিং গতি

প্রতিটি পাশে 3টি ড্রিল CNC অ্যাঙ্গেল ড্রিলিং এবং টেপিং মেশিন লাইন 40m/মিনিট অ্যাঙ্গেলের ফিডিং গতি

পণ্যের ব্যবহার:

এই প্রোডাকশন লাইনটি বিশেষভাবে ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত বৃহৎ আকারের, উচ্চ-শক্তির অ্যাঙ্গেল স্টিলের ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য ডিজাইন করা হয়েছে। অ্যাঙ্গেল স্টিলের প্রয়োজনীয় সমস্ত ছিদ্র এই লাইনে প্রক্রিয়া করা যেতে পারে, যা চমৎকার ছিদ্রের গুণমান, উচ্চ স্থানিক নির্ভুলতা, সেইসাথে উচ্চ উত্পাদন দক্ষতা এবং উন্নত অটোমেশন ক্ষমতা প্রদান করে।

প্রধান পরামিতি:

পণ্যের বৈশিষ্ট্য:

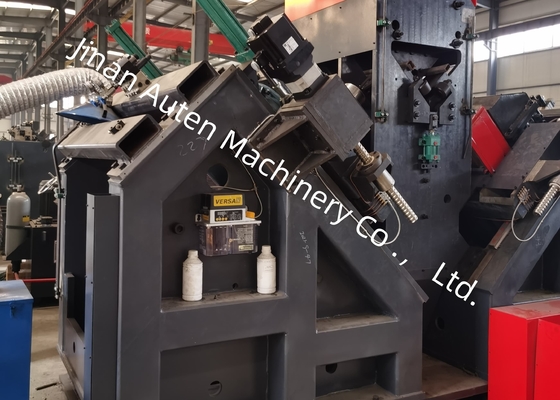

1. ড্রিলিং স্পিন্ডেল একটি ডিস্ক স্প্রিং স্বয়ংক্রিয় টুল ক্ল্যাম্পিং প্রক্রিয়া এবং টুল রিলিজের জন্য একটি হাইড্রোলিক সিলিন্ডার দিয়ে সজ্জিত, যা টুলের শ্যাঙ্কগুলির সুবিধাজনক প্রতিস্থাপন সক্ষম করে। স্পিন্ডেলের সামনের অংশে একটি গোলকধাঁধা সিল সুরক্ষা কাঠামো এবং একটি জলরোধী নকশা রয়েছে এবং একটি এয়ার কার্টেন ডিভাইস দিয়ে লাগানো হয়েছে—এই কনফিগারেশনটি কাটিং ফ্লুইডকে স্পিন্ডেলের অভ্যন্তরে প্রবেশ করা থেকে কার্যকরভাবে বাধা দেয়।

2. প্রোডাকশন লাইনটি একটি স্বয়ংক্রিয় লোডিং ডিভাইস (একটি ট্রান্সভার্স ফিডিং চ্যানেল এবং একটি ঘূর্ণায়মান লোডিং র্যাক সমন্বিত), একটি স্বয়ংক্রিয় আনলোডিং ডিভাইস এবং একটি স্বয়ংক্রিয় ফিডিং ডিভাইস দিয়ে সজ্জিত। অ্যাঙ্গেল স্টিলের প্রয়োজনীয় সমস্ত ছিদ্র এবং ইস্পাত সনাক্তকরণ চিহ্নগুলি প্রোডাকশন লাইনের মাধ্যমে একক পাসে সম্পন্ন করা যেতে পারে, প্রক্রিয়াকরণ প্রক্রিয়ার সময় কোনও ম্যানুয়াল হস্তক্ষেপের প্রয়োজন নেই। এটি কেবল কর্মপ্রবাহকে সুসংহত করে না বরং অপারেটরদের শ্রমের তীব্রতাও উল্লেখযোগ্যভাবে হ্রাস করে।

3. চিহ্নিতকরণ ইউনিট একটি বন্ধ-বডি কাঠামো গ্রহণ করে, উচ্চ কাঠামোগত শক্তি এবং স্থিতিশীল অপারেশন কর্মক্ষমতা বৈশিষ্ট্যযুক্ত। এটি একটি বেড সাপোর্ট (মেশিন বেসে স্থির), একটি মুভেবেল বেড এবং একটি হাইড্রোলিক-চালিত প্রেস-হেড ক্যারেক্টার বক্স দিয়ে কনফিগার করা হয়েছে। কম্পিউটার নির্দেশাবলী অনুসারে, প্রকৌশল অঙ্কনগুলিতে নির্দিষ্ট করা অবস্থানে চিহ্নিতকরণ কার্যক্রমগুলি কার্যকর করা হয়। মেশিনের প্রক্রিয়াকরণ পরিসর প্রসারিত করতে, একটি ম্যানুয়াল সমন্বয় প্রক্রিয়া অতিরিক্তভাবে একত্রিত করা হয়েছে। এই প্রক্রিয়াটি মুভেবেল বেডের নিম্নমুখী অবস্থানে (অর্থাৎ, অক্ষরের মাথার অবস্থান) সমন্বয় করার অনুমতি দেয়, বিভিন্ন স্পেসিফিকেশন সহ অ্যাঙ্গেল স্টিলের চিহ্নিতকরণ অবস্থানের সাথে অভিযোজন সক্ষম করে।

এই নমুনাগুলি ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত অ্যাঙ্গেল স্টিলের বিভিন্ন সাধারণ স্পেসিফিকেশন এবং ছিদ্র বিন্যাস কভার করে। এগুলি সম্ভাব্য ব্যবহারকারী বা পরিদর্শকদের সরঞ্জামের কার্যকরী কর্মক্ষমতা দৃশ্যমানভাবে যাচাই করার অনুমতি দেয়, যার ফলে সরঞ্জামগুলি উত্পাদনের ব্যবহারিক চাহিদা পূরণ করে কিনা তা মূল্যায়নের জন্য সুস্পষ্ট এবং স্বজ্ঞাত রেফারেন্স প্রদান করে।

এই সরঞ্জামটি বিশেষভাবে ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত বৃহৎ আকারের, উচ্চ-শক্তির অ্যাঙ্গেল স্টিলের ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য ডিজাইন করা হয়েছে এবং পাওয়ার ট্রান্সমিশন অবকাঠামোর নির্মাণ ও রক্ষণাবেক্ষণের বিভিন্ন পরিস্থিতিতে ব্যাপকভাবে প্রয়োগ করা হয়। অতি-উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের নির্মাণে—যেখানে টাওয়ারগুলিকে চরম আবহাওয়ার পরিস্থিতি এবং ভারী লোড সহ্য করতে হয়—এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে যা টাওয়ারগুলির মূল কাঠামো তৈরি করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত অংশে ব্যবহৃত অ্যাঙ্গেল স্টিলের জন্য ড্রিলিং এবং স্ট্যাম্পিং কাজগুলি দক্ষতার সাথে পূরণ করে, সুনির্দিষ্ট মাত্রিক নির্ভুলতা এবং শক্তিশালী সংযোগের গ্যারান্টি দেয় যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা নিশ্চিত করে।
