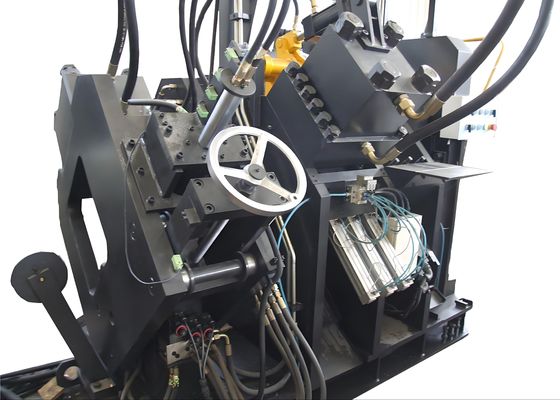

Φ26×12 সর্বাধিক ছিদ্রকরণ CNC অ্যাঙ্গেল মেটাল পাঞ্চিং, চিহ্নিতকরণ এবং শিয়ারিং লাইন ৩ CNC অক্ষ

Φ26×12 সর্বোচ্চ ছিদ্রযুক্ত CNC অ্যাঙ্গেল মেটাল পাঞ্চিং, চিহ্নিতকরণ এবং শিয়ারিং লাইন ৩ CNC অক্ষ


প্রযোজ্য শিল্প:

এই মেশিনটি একটি বিশেষ উদ্দেশ্যে তৈরি একটি ডিভাইস যা অ্যাঙ্গেল স্টিল পাঞ্চিং, চিহ্নিতকরণ এবং শিয়ারিং অপারেশন করার জন্য তৈরি করা হয়েছে। এটি বিশেষভাবে অ্যাঙ্গেল স্টিল টাওয়ার শিল্পের মূল প্রক্রিয়াকরণ প্রয়োজনীয়তাগুলি সমাধান করার জন্য তৈরি করা হয়েছে, টাওয়ার তৈরির জন্য গুরুত্বপূর্ণ অ্যাঙ্গেল স্টিল উপাদানগুলির সঠিক এবং দক্ষ পরিচালনা নিশ্চিত করে।

স্পেসিফিকেশন:

পণ্যের গঠন:

এই সরঞ্জামটি প্রধানত একটি ট্রান্সভার্স পরিবাহক, একটি ঘূর্ণায়মান লোডিং সিস্টেম, একটি ফিড-ইন পরিবাহক, একটি CNC ফিড-ইন ক্যারেজ, একটি পাঞ্চিং মডিউল, একটি চিহ্নিতকরণ মডিউল, একটি কাটিং মডিউল এবং একটি আনলোডিং পরিবাহক দ্বারা গঠিত - সেইসাথে হাইড্রোলিক, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেম, অন্যান্য উপাদান অংশের মধ্যে।


পণ্যের বৈশিষ্ট্য:

১. এটি CNC প্রযুক্তি এবং সার্ভো মোটর-চালিত ফিডিং ব্যবহার করে, যা উচ্চ কার্যকারিতা এবং সামঞ্জস্যপূর্ণ ওয়ার্কপিস নির্ভুলতা প্রদান করে। সমস্ত মূল হাইড্রোলিক, বায়ুসংক্রান্ত এবং বৈদ্যুতিক উপাদান আমদানি করা হয়।

২. প্রতিটি পাশে পাঞ্চ এবং ডাই-এর তিনটি সেট রয়েছে, যা বিভিন্ন ব্যাসের সাথে তিন ধরনের পাঞ্চকে মিটমাট করতে পারে। একটি PLC দ্বারা নিয়ন্ত্রিত, তিনটি সেট ছাঁচ সিঙ্ক্রোনাসভাবে পাঞ্চিং রেফারেন্স চিহ্ন সামঞ্জস্য করতে পারে।

৩. কম্পিউটারটিতে একটি চাইনিজ/ইংরেজি ইন্টারফেস রয়েছে, যা ব্যবহারকারী-বান্ধব অপারেশন সক্ষম করে এবং ওয়ার্কপিস অঙ্কন প্রদর্শন সমর্থন করে। প্রোগ্রামিং সহজ করা হয়েছে এবং সরঞ্জামগুলি সরাসরি লফটিং সফটওয়্যার দ্বারা উত্পন্ন প্রোগ্রাম ডেটা ব্যবহার করতে পারে। একটি প্রোগ্রাম সম্পাদনা করার সময়, শুধুমাত্র ওয়ার্কপিসের আকার, গর্তের ব্যাস, রেফারেন্স চিহ্ন এবং ওয়ার্কপিসের পরিমাণ ইনপুট করতে হবে।

৪. CNC ফিড ক্যারেজ একটি সার্ভো মোটর দ্বারা চালিত হয়, একটি ফটোইলেকট্রিক এনকোডার প্রতিক্রিয়া তথ্য প্রদান করে। উচ্চ পজিশনিং নির্ভুলতা নিশ্চিত করতে ক্লোজ-লুপ কন্ট্রোল গ্রহণ করা হয়।


৫. চিহ্নিতকরণ, পাঞ্চিং এবং শিয়ারিং প্রক্রিয়া সম্পূর্ণরূপে স্বয়ংক্রিয়। সমস্ত সমাপ্ত অ্যাঙ্গেল স্টিল উপাদান একটি বায়ুসংক্রান্ত ফ্লিপিং ডিভাইসের মাধ্যমে আনলোড করা যেতে পারে, যা শ্রমের তীব্রতা হ্রাস করে।

৬. নিয়ন্ত্রণ ব্যবস্থা একটি হোস্ট কম্পিউটার, CNC সিস্টেম, সার্ভো মোটর, PLC এবং বাহ্যিক সনাক্তকরণ সেন্সর দ্বারা গঠিত, অন্যান্য উপাদানগুলির মধ্যে। ওয়ার্কপিসের মাত্রা ইনপুট করে প্রক্রিয়াকরণ অপারেশন শুরু করা হয়। এছাড়াও, প্রোগ্রামগুলি ওয়ার্কপিস নম্বর অনুযায়ী সংরক্ষণ, নির্বাচন, প্রদর্শন এবং প্রেরণ করা যেতে পারে।

৭. চিহ্নিতকরণ ইউনিট একটি বন্ধ-ফ্রেম কাঠামো গ্রহণ করে, যা চমৎকার দৃঢ়তা নিশ্চিত করে। চিহ্নিতকরণ ইউনিটে অক্ষরের চারটি গ্রুপ বাক্স স্থির করা হয়েছে, যা প্রোগ্রাম নিয়ন্ত্রণের মাধ্যমে নির্বাচন করা যেতে পারে। চিহ্নিতকরণ রেফারেন্স চিহ্ন ইচ্ছামত সেট করা যেতে পারে। পাঞ্চিং, চিহ্নিতকরণ এবং শিয়ারিংয়ের জন্য সিলিন্ডারগুলি বৃহত্তর স্পেসিফিকেশনের; NC ক্যারেজ একটি আপগ্রেড করা, আরও শক্তিশালী মডেল; এবং ক্ল্যাম্পগুলিতে উন্নত কাঠামোগত শক্তি রয়েছে।

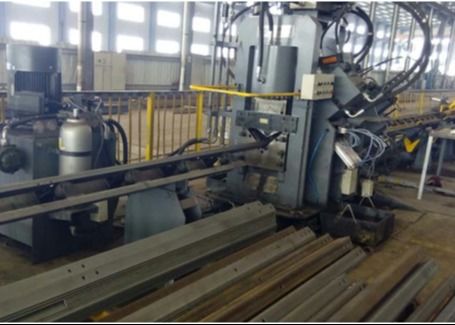

এই নমুনাগুলি, অ্যাঙ্গেল স্টিল টাওয়ার শিল্পের সাধারণ স্পেসিফিকেশন এবং প্রক্রিয়াকরণ পরিস্থিতি কভার করে, ব্যবহারকারীদের সরাসরি সরঞ্জামের প্রক্রিয়াকরণের গুণমান, নির্ভুলতা এবং কারুশিল্প পরিদর্শন করতে দেয়। এগুলি সরঞ্জামের কর্মক্ষমতা এবং নির্দিষ্ট উত্পাদন চাহিদার সাথে এর সামঞ্জস্যতা মূল্যায়নের জন্য একটি সুস্পষ্ট রেফারেন্স হিসাবে কাজ করে।

অতি-উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের নির্মাণে - যেখানে টাওয়ারগুলিকে চরম আবহাওয়ার পরিস্থিতি এবং ভারী লোড সহ্য করতে হয় - এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলির প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে যা টাওয়ারগুলির মূল কাঠামো তৈরি করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের জন্য ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি দক্ষতার সাথে সম্পাদন করে, সঠিক মাত্রা এবং শক্তিশালী সংযোগ নিশ্চিত করে টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা রক্ষার জন্য।
