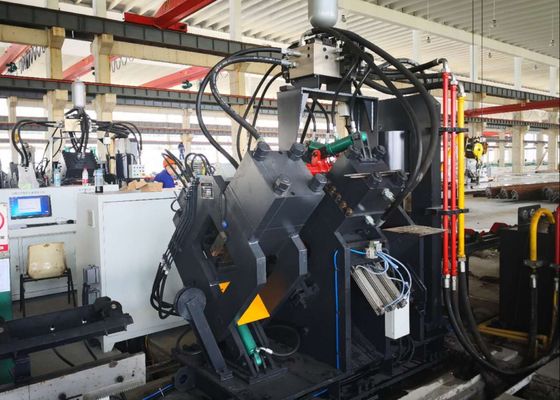

একক ব্লেড কাটিং মোড CNC ড্রিলিং এবং কাটিং মেশিন লাইন 80m/মিনিট অ্যাঙ্গেলের ফিডিং গতি
প্রযোজ্য শিল্প:
এই মেশিনটি একটি উদ্দেশ্য-প্রকৌশলী, শিল্প-নির্দিষ্ট ডিভাইস যা বিশেষভাবে উচ্চ নির্ভুলতার সাথে অ্যাঙ্গেল স্টিল পাঞ্চিং, চিহ্নিতকরণ এবং শিয়ারিং অপারেশনগুলি কার্যকর করার জন্য তৈরি করা হয়েছে। এটি বিশেষভাবে অ্যাঙ্গেল স্টিল টাওয়ার সেক্টরের মূল প্রক্রিয়াকরণের চাহিদা মেটাতে তৈরি করা হয়েছে—এমন একটি শিল্প যেখানে উপাদানের নির্ভুলতা সরাসরি কাঠামোগত স্থিতিশীলতাকে প্রভাবিত করে। অপ্টিমাইজড প্রক্রিয়াকরণ যুক্তিকে একীভূত করে, মেশিনটি টাওয়ার তৈরির জন্য গুরুত্বপূর্ণ অ্যাঙ্গেল স্টিল অংশগুলির সুনির্দিষ্ট, দক্ষ হ্যান্ডলিং নিশ্চিত করে, কার্যকরভাবে উচ্চ-মানের টাওয়ার কাঠামোর ধারাবাহিক উত্পাদনকে সমর্থন করে।
স্পেসিফিকেশন:
| ফাংশন |
পাঞ্চিং, চিহ্নিতকরণ, কাটিং |
| অ্যাঙ্গেল সাইজ(মিমি) |
∟40×40×3～∟140×140×12 |
| ব্ল্যাঙ্কের সর্বোচ্চ দৈর্ঘ্য (মি) |
12 |
| সমাপ্তের সর্বোচ্চ দৈর্ঘ্য (মি) |
10 |
| সর্বোচ্চ পাঞ্চিং (ব্যাস х থি.) (মিমি) |
Φ26×12(উপাদান:Q345 510N/mm2) |
| প্রতি পাশে পাঞ্চ |
2 |
| পাঞ্চিং ফোর্স (kN) |
630 |
| চিহ্নিতকরণ বল (kN) |
630 |
|
কাটিং ফোর্স (kN)
|
1800 |
| চিহ্নিতকরণের অক্ষরের গ্রুপ |
4 |
| প্রতি গ্রুপে অক্ষরের সংখ্যা |
12 |
| অক্ষরের মাত্রা (মিমি) |
14×10×19 |
| কাটিং মোড |
একক ব্লেড কাটিং |
| CNC অক্ষ |
3 |
| অ্যাঙ্গেলের ফিডিং গতি (মি/মিনিট) |
80 |
| হাইড্রোলিক সিস্টেমের কুলিং পদ্ধতি |
জল শীতলকরণ |
| প্রক্রিয়াকরণ নির্ভুলতা |
GB2694 অনুযায়ী |
| প্রোগ্রাম ফাংশন |
কীবোর্ড এবং ইউএসবি ইন্টারফেস দ্বারা ইনপুট |
| মাত্রা(মিমি) |
28000×6500×2200 |
পণ্যের গঠন:
এই সরঞ্জামটি মূলত মূল কার্যকরী মডিউলগুলি নিয়ে গঠিত যার মধ্যে একটি ট্রান্সভার্স কনভেয়র, একটি ঘূর্ণায়মান লোডিং সিস্টেম, একটি ফিড-ইন কনভেয়র, একটি CNC ফিড-ইন ক্যারেজ, একটি পাঞ্চিং মডিউল, একটি চিহ্নিতকরণ মডিউল, একটি কাটিং মডিউল এবং একটি আনলোডিং কনভেয়র অন্তর্ভুক্ত। এটি প্রয়োজনীয় সমর্থনকারী সিস্টেমগুলিকেও একত্রিত করে—যেমন জলবাহী, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেমগুলি—অন্যান্য সহায়ক উপাদান অংশগুলির পাশাপাশি, একটি সম্পূর্ণ, সমন্বিত প্রক্রিয়াকরণ সমাবেশ তৈরি করে স্থিতিশীল অপারেশন নিশ্চিত করতে।
পণ্যের বৈশিষ্ট্য:
1. নিয়ন্ত্রণ ও ড্রাইভ সিস্টেম
সরঞ্জামটি CNC প্রযুক্তি এবং সার্ভো মোটর-চালিত ফিডিং গ্রহণ করে, যা উচ্চ কার্যকরী দক্ষতা এবং স্থিতিশীল ওয়ার্কপিস নির্ভুলতা সক্ষম করে। সমস্ত মূল জলবাহী, বায়ুসংক্রান্ত এবং বৈদ্যুতিক উপাদানগুলি আমদানি করা সরবরাহকারীদের থেকে নেওয়া হয়েছে, যা পুরো সিস্টেমের নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
2. পাঞ্চ ও ডাই কনফিগারেশন
প্রতি পাশে তিনটি পাঞ্চ এবং ডাই সেট ইনস্টল করা আছে, যা বিভিন্ন ব্যাসের সাথে তিন ধরনের পাঞ্চের সমন্বয় করার অনুমতি দেয়। একটি PLC-এর নিয়ন্ত্রণে, তিনটি ডাই সেট পাঞ্চিং রেফারেন্স চিহ্নটি সামঞ্জস্য করতে সিঙ্ক্রোনাস মুভমেন্ট অর্জন করতে পারে, যা নমনীয় প্রক্রিয়াকরণের চাহিদা পূরণ করে।
3. হিউম্যান-মেশিন ইন্টারফেস ও প্রোগ্রামিং
কম্পিউটারটি একটি চাইনিজ-ইংরেজি ইন্টারফেস দিয়ে সজ্জিত, যা ব্যবহারকারী-বান্ধব অপারেশন সক্ষম করে এবং ওয়ার্কপিস অঙ্কনগুলির প্রদর্শন সমর্থন করে। প্রোগ্রামিং প্রক্রিয়াগুলি সহজ করা হয়েছে এবং সরঞ্জামটি সরাসরি লফটিং সফ্টওয়্যার দ্বারা উত্পন্ন প্রোগ্রাম ডেটা ব্যবহার করতে পারে। প্রোগ্রাম সম্পাদনার সময়, শুধুমাত্র ওয়ার্কপিসের মাত্রা, গর্তের ব্যাস, রেফারেন্স চিহ্ন এবং ওয়ার্কপিসের পরিমাণ ইনপুট করতে হবে, যা অপারেশনাল জটিলতা হ্রাস করে।
4. CNC ফিড ক্যারেজ ও নিয়ন্ত্রণ
CNC ফিড ক্যারেজ একটি সার্ভো মোটর দ্বারা চালিত হয়, একটি ফটোইলেকট্রিক এনকোডার রিয়েল-টাইম ফিডব্যাক তথ্য সরবরাহ করে। একটি ক্লোজ-লুপ কন্ট্রোল সিস্টেম গ্রহণ করা হয়েছে যা মেশিনিং প্রক্রিয়া জুড়ে উচ্চ পজিশনিং নির্ভুলতা কার্যকরভাবে নিশ্চিত করে ক্যারেজের গতিবিধিকে গতিশীলভাবে সামঞ্জস্য করে।
5. স্বয়ংক্রিয় প্রক্রিয়া ও আনলোডিং
সরঞ্জামের চিহ্নিতকরণ, পাঞ্চিং এবং শিয়ারিং প্রক্রিয়াগুলি সম্পূর্ণরূপে স্বয়ংক্রিয়, যা ম্যানুয়াল হস্তক্ষেপ কমিয়ে দেয়। সমস্ত সমাপ্ত অ্যাঙ্গেল স্টিল উপাদান একটি বায়ুসংক্রান্ত ফ্লিপিং ডিভাইস দ্বারা আনলোড করা যেতে পারে, যা অপারেটরদের শ্রমের তীব্রতা কার্যকরভাবে হ্রাস করে এবং সামগ্রিক উত্পাদন দক্ষতা উন্নত করে।
6. নিয়ন্ত্রণ সিস্টেম কনফিগারেশন ও ফাংশন
নিয়ন্ত্রণ ব্যবস্থা একটি হোস্ট কম্পিউটার, CNC সিস্টেম, সার্ভো মোটর, PLC এবং বাহ্যিক সনাক্তকরণ সেন্সর, সেইসাথে অন্যান্য সমর্থনকারী উপাদান নিয়ে গঠিত। ওয়ার্কপিসের মাত্রা ইনপুট করে প্রক্রিয়াকরণ অপারেশন শুরু করা যেতে পারে, যা অপারেশনাল পদ্ধতিগুলিকে সহজ করে। এছাড়াও, প্রোগ্রামগুলি ওয়ার্কপিস নম্বরগুলির উপর ভিত্তি করে সংরক্ষণ, নির্বাচন, প্রদর্শন এবং প্রেরণ করা যেতে পারে, যা নমনীয় উত্পাদন ব্যবস্থাপনাকে সহজ করে।
7. চিহ্নিতকরণ ইউনিট একটি ক্লোজ-ফ্রেম কাঠামো ব্যবহার করে, স্থিতিশীল চিহ্নিতকরণ কর্মক্ষমতা বজায় রাখতে চমৎকার দৃঢ়তা প্রদান করে। চারটি অক্ষরের বাক্স চিহ্নিতকরণ ইউনিটে স্থির করা হয়েছে, নমনীয় চিহ্নিতকরণের প্রয়োজনের জন্য প্রোগ্রাম নিয়ন্ত্রণের মাধ্যমে নির্বাচন সক্ষম করা হয়েছে। চিহ্নিতকরণ রেফারেন্স চিহ্নটি বিভিন্ন প্রক্রিয়াকরণের প্রয়োজনীয়তার সাথে মানিয়ে নিতে নির্বিচারে সেটিং সমর্থন করে।

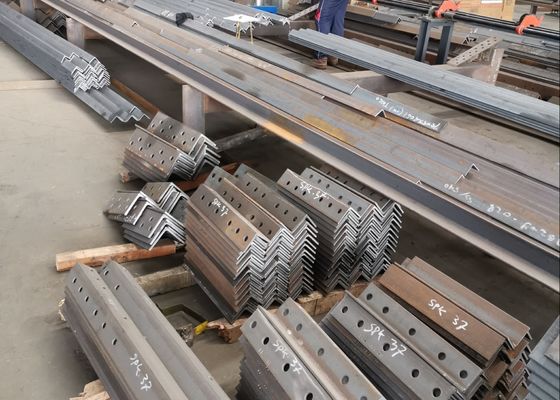

এই নমুনাগুলি, যা অ্যাঙ্গেল স্টিল টাওয়ার শিল্পের সাধারণ স্পেসিফিকেশন এবং প্রক্রিয়াকরণের দৃশ্যগুলি কভার করে, ব্যবহারকারীদের সরাসরি সরঞ্জামের প্রক্রিয়াকরণের গুণমান, নির্ভুলতা এবং কারুশিল্প পরিদর্শন করতে সক্ষম করে। এগুলি সরঞ্জামের কর্মক্ষমতা এবং নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার সাথে এর সামঞ্জস্যতা মূল্যায়নের জন্য একটি সুস্পষ্ট রেফারেন্স হিসাবে কাজ করে, সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য ডেটা-চালিত সিদ্ধান্ত গ্রহণকে সহজ করে।
অতি-উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের নির্মাণে—যেখানে টাওয়ারগুলিকে চরম আবহাওয়ার পরিস্থিতি এবং ভারী লোড সহ্য করতে হবে—এই সরঞ্জামটি টাওয়ারগুলির মূল কাঠামো তৈরি করে এমন অ্যাঙ্গেল স্টিল উপাদানগুলির প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত অংশগুলির জন্য ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর নির্ভরযোগ্যভাবে ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি কার্যকর করে, যা সুনির্দিষ্ট মাত্রা এবং শক্তিশালী সংযোগ নিশ্চিত করে টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা রক্ষা করে।
