4000-15000 মিমি দৈর্ঘ্যের ট্রাকের বিম প্লেট সিএনসি পাঞ্চিং মেশিন, সর্বোচ্চ পাঞ্চিং ব্যাস 60 মিমি
পণ্যের উদ্দেশ্য এবং বৈশিষ্ট্য

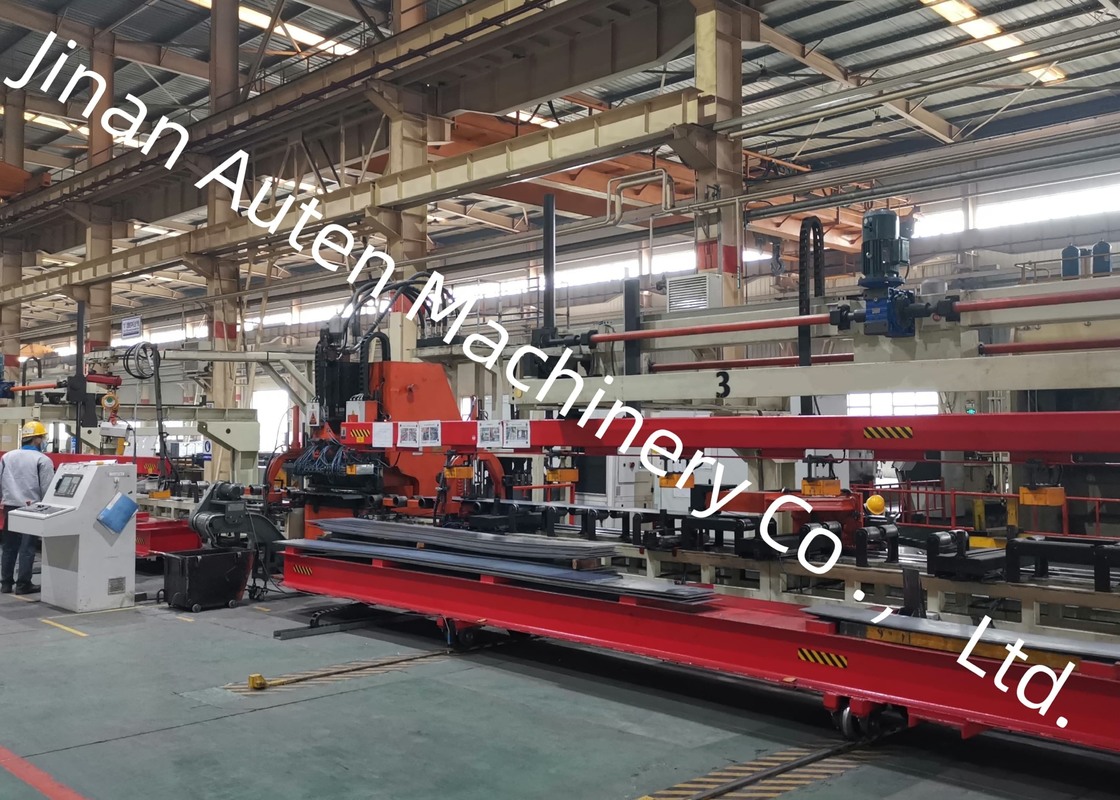

অটোমোবাইল অনুদৈর্ঘ্য বিম ফ্ল্যাট প্লেট সিএনসি পাঞ্চিং প্রোডাকশন লাইনটি অটোমোবাইল ফ্ল্যাট অনুদৈর্ঘ্য বিমের পাঞ্চিং অপারেশনের জন্য উৎসর্গীকৃত একটি সমন্বিত প্রোডাকশন লাইন হিসাবে কাজ করে। দেশীয় এবং আন্তর্জাতিক উভয় ক্ষেত্রেই অনুরূপ সরঞ্জামের বেঞ্চমার্কিংয়ের উপর ভিত্তি করে তৈরি, এটি বিভিন্ন পণ্যের নকশার সুবিধাগুলিকে একত্রিত করে এবং বিভিন্ন অটোমোবাইল ফ্রেমের (দেশীয় এবং বিদেশী উভয় বাজারের জন্য) পাঞ্চিং প্রয়োজনীয়তার সাথে সারিবদ্ধ করে—যার ফলে একটি কাস্টম-উন্নয়ন সমাধান হয়। এই প্রোডাকশন লাইনটি বিভিন্ন ফ্রেম অনুদৈর্ঘ্য বিমের নমনীয় প্রক্রিয়াকরণের চাহিদা সম্পূর্ণরূপে পূরণ করতে পারে এবং স্থিতিশীল অপারেশন এবং উচ্চ প্রক্রিয়াকরণ দক্ষতা রয়েছে।
পেটের ফ্লাশিংয়ের মৌলিক পরামিতি::
| প্রধান মেশিনের বডির ধরন |
অর্ধ-বদ্ধ আকার |
| শিটের পুরুত্ব |
4-14 মিমি |
| দৈর্ঘ্য |
4000-15000 মিমি |
| প্রস্থ |
ফ্ল্যাট প্যানেল 200-750 মিমি
ইউ-বিম 200-500 মিমি
|
| সর্বোচ্চ প্রসার্য শক্তি |
8b=510-950 N/mm2 |
| প্রধান মেশিনের পাঞ্চিং শক্তি |
1700KN,2000 KN (ঐচ্ছিক) |
| ছাঁচের সংখ্যা |
20,25 |
| সর্বোচ্চ পাঞ্চিং ব্যাস |
60 মিমি (কাস্টমাইজযোগ্য) |
| সরঞ্জামের স্থান-আকার |
38000 x 7500 x 4500 মিমি |
পণ্যের বৈশিষ্ট্য
1. কন্ট্রোল সিস্টেমটি SIEMENS 828D CNC সিস্টেম গ্রহণ করে, সার্ভো মোটর-চালিত ফিডিং সহ। এই কনফিগারেশনটি উচ্চ অপারেটিং দক্ষতা এবং স্থিতিশীল ওয়ার্কপিস নির্ভুলতা নিশ্চিত করে, যা কঠোর প্রক্রিয়াকরণ মান পূরণ করে।
2. ফিডিং সাপোর্ট রোলারে একটি সার্ভো সেন্টার সেন্টারিং ডিভাইস মাউন্ট করা হয়েছে, যা 0–200 মিমি উচ্চতার পার্থক্য সহ পরিবর্তনশীল ক্রস-সেকশন প্লেটের প্রক্রিয়াকরণ সক্ষম করে এবং বিভিন্ন ওয়ার্কপিসের প্রয়োজনীয়তার সাথে অভিযোজনযোগ্যতা বাড়ায়।
3. সরঞ্জামগুলি বিভিন্ন ব্যাসের 25 সেট ছাঁচ মিটমাট করতে পারে, যা সরঞ্জাম পরিবর্তনের সময় ডাউনটাইম কমাতে দ্রুত এবং সুবিধাজনক ছাঁচ ইনস্টলেশন বৈশিষ্ট্যযুক্ত।
4. প্লেট লোডিং, পাঞ্চিং এবং আনলোডিংয়ের সম্পূর্ণ প্রক্রিয়াটি সম্পূর্ণরূপে স্বয়ংক্রিয়, যা অপারেটরদের শ্রমের তীব্রতা উল্লেখযোগ্যভাবে হ্রাস করে এবং উত্পাদন ধারাবাহিকতা উন্নত করে।
পেটের ফ্লাশিংয়ের মৌলিক পরামিতি:
| শিটের পুরুত্ব |
4-14 মিমি |
| ওয়ার্কপিসের আকার (দৈর্ঘ্যxপ্রস্থ) |
15000x380 মিমি |
| প্রধান মেশিনের পাঞ্চিং শক্তি |
800 KN |
| ছাঁচের সংখ্যা |
6 বা 7 |
| পাঞ্চিং ব্যাস |
21 মিমি (কাস্টমাইজযোগ্য) |
| সরঞ্জামের স্থান-আকার |
38000 x 7500 x 5000 মিমি |
5. প্রক্রিয়াকরণের সময় উৎপন্ন বর্জ্য পদার্থ স্বয়ংক্রিয়ভাবে নির্গত এবং সংগ্রহ করা হয়, যা অন-সাইট ব্যবস্থাপনাকে অপ্টিমাইজ করে এবং ম্যানুয়াল পরিষ্কারের কাজের চাপ কমায়।
6. স্বয়ংক্রিয় প্রোগ্রামিং সফ্টওয়্যার AUTOCAD গ্রাফিক্স বা অন্যান্য CAD সফ্টওয়্যার দ্বারা উত্পন্ন .DXF ফরম্যাট গ্রাফিক্সের সরাসরি পুনরুদ্ধার সমর্থন করে। একটি ব্যবহারকারী-বান্ধব হিউম্যান-মেশিন ইন্টারফেসের মাধ্যমে, এটি মেশিন টুলের প্রক্রিয়াকরণ প্রোগ্রামগুলির স্বয়ংক্রিয় প্রজন্ম সম্পন্ন করে—এটি প্রোগ্রামিংয়ের সময় বাঁচায় এবং ম্যানুয়াল অপারেশন ত্রুটিগুলি দূর করে।

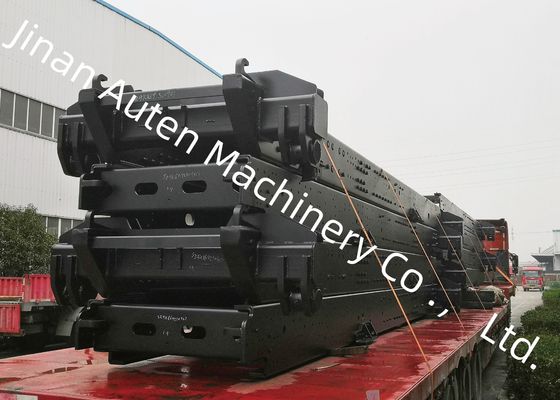

প্রদর্শনীটি এই প্রোডাকশন লাইন দ্বারা প্রক্রিয়াকরণ করা সমাপ্ত অনুদৈর্ঘ্য বিম নমুনার একটি সাবধানে নির্বাচিত পরিসর প্রদর্শন করে, যা খনির ট্রাক এবং বিশেষ-উদ্দেশ্যযুক্ত যানবাহনের জন্য প্রযোজ্য বিভিন্ন স্পেসিফিকেশন কভার করে। এই নমুনাগুলি সরঞ্জামের দ্বারা সরবরাহ করা সুনির্দিষ্ট ছিদ্রের অবস্থান, মসৃণ পাঞ্চ করা প্রান্ত এবং সামগ্রিক কাঠামোগত স্থিতিশীলতা কার্যকরভাবে চিত্রিত করে, যা এর প্রক্রিয়াকরণ ক্ষমতাগুলির বাস্তব প্রমাণ সরবরাহ করে।
এই সরঞ্জামটি ফ্ল্যাট অটোমোটিভ অনুদৈর্ঘ্য বিমের পাঞ্চিং প্রক্রিয়ার জন্য বিশেষভাবে ডিজাইন করা একটি কাস্টম-উন্নয়ন সমাধান। এটি প্রধানত ট্রাক এবং বিশেষ-উদ্দেশ্যযুক্ত যানবাহনের প্রধান বিমগুলি মেশিনের জন্য ডিজাইন করা হয়েছে, যা এই ভারী-শুল্ক এবং কাস্টম-নির্মিত স্বয়ংচালিত লোড-বহনকারী উপাদানগুলির কাঠামোগত সমাবেশের প্রয়োজনীয়তাগুলি পূরণ করার জন্য সুনির্দিষ্ট ছিদ্র তৈরি করে।
