60 মিমি সর্বোচ্চ ছিদ্রের ব্যাস অটোমোবাইল অনুদৈর্ঘ্য বীম প্লেট সিএনসি পাঞ্চিং লাইন 4000～8000 মিমি দৈর্ঘ্য
পণ্যের উদ্দেশ্য এবং বৈশিষ্ট্য
এই মেশিনটি স্বয়ংচালিত শিল্পে ফ্ল্যাট অনুদৈর্ঘ্য বীমের পাঞ্চিং অপারেশনের জন্য বিশেষভাবে তৈরি করা সরঞ্জাম হিসাবে কাজ করে। এটি বিশেষভাবে স্বয়ংচালিত ফ্ল্যাট অনুদৈর্ঘ্য বীমগুলির সুনির্দিষ্ট ছিদ্র তৈরির চাহিদা মেটাতে ডিজাইন করা হয়েছে—গাড়ির ফ্রেমে মূল লোড-বহনকারী উপাদান—গাড়ির উত্পাদন মানগুলির সাথে সারিবদ্ধভাবে ধারাবাহিক ছিদ্রের গুণমান, সঠিক অবস্থান এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
প্রধান প্রযুক্তিগত পরামিতি:
| নং |
নাম |
মান |
| 1 |
নামমাত্র বল |
1200KN |
| 2 |
প্রক্রিয়াকরণ প্লেটের আকার এবং পরিসীমা |
| 3 |
দৈর্ঘ্য |
4000～8000 মিমি |
| প্রস্থ |
200～550 মিমি |
| বেধ |
3～6 মিমি |
| আগত শীট উপাদানের কাস্তে বাঁক |
≤7mm/10m |
| এক্স-অক্ষের শীটের অসমতা |
≤10mm/1000mm ,≤20mm/8000mm |
| ওয়াই-অক্ষের শীটের অসমতা |
5 মিমি |
| শীট ওয়ার্পিং |
≤50mm |
| শীট উপাদানের যান্ত্রিক বৈশিষ্ট্য |
σb=510～850N/mm2 |
| 4 |
সর্বোচ্চ ছিদ্রের ব্যাস |
φ60mm |
| 5 |
মডিউলের সংখ্যা |
25个 |
| 6 |
সর্বোচ্চ গতি |
| এক্স-অক্ষ |
সর্বোচ্চ=50m/min |
| ওয়াই-অক্ষ |
সর্বোচ্চ=30m/min |
| 7 |
প্রক্রিয়াকরণ নির্ভুলতা |
| এক্স-অক্ষ |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| ওয়াই-অক্ষ |
±0.2 mm / 600 mm |

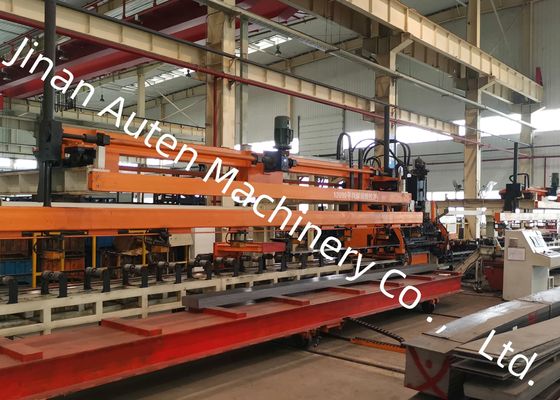

কাঠামোগত গঠন
এই মেশিনটি প্রধানত একটি স্বয়ংক্রিয় লোডিং এবং আনলোডিং ডিভাইস, পরিবর্তনশীল-বিভাগ প্লেটগুলির স্বয়ংক্রিয় ক্ষতিপূরণের জন্য একটি কেন্দ্রিয় ডিভাইস, একটি ফিডিং ডিভাইস, একটি পাঞ্চিং ইউনিট, একটি স্বয়ংক্রিয় বর্জ্য স্রাব ডিভাইস, সেইসাথে জলবাহী, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেম দ্বারা গঠিত—সমস্ত একত্রিত হয়ে ফ্ল্যাট অনুদৈর্ঘ্য বীম পাঞ্চিং প্রক্রিয়া জুড়ে স্থিতিশীল, দক্ষ অপারেশন নিশ্চিত করে।
উৎপাদন লাইনটি ফ্ল্যাঞ্জ প্রক্রিয়াকরণের জন্য পজিশনিং হোল হিসাবে উপরের সামনের পেটের ছিদ্র নির্বাচন করে, যা ধ্রুবক ক্রস-সেকশন অনুদৈর্ঘ্য বীমের নির্ভরযোগ্য, দক্ষ, নমনীয় এবং সম্পূর্ণরূপে স্বয়ংক্রিয় পাঞ্চিং সক্ষম করে—উচ্চ খরচ-কার্যকারিতা প্রদান করে। এতে অনুদৈর্ঘ্য বীম আকৃতির ত্রুটিগুলির জন্য স্বয়ংক্রিয় পরিমাপ এবং নির্ভুলতা ক্ষতিপূরণ রয়েছে; কনফিগারেশনটি জার্মানির SIEMENS CNC সিস্টেম দ্বারা অপ্টিমাইজ করা হয়েছে এবং নিয়ন্ত্রিত হয়েছে যা অপারেশনাল নির্ভরযোগ্যতা বাড়ায়। ডুয়াল-চ্যানেল কন্ট্রোল দিয়ে সজ্জিত, এটি উচ্চ প্রক্রিয়াকরণ দক্ষতা নিশ্চিত করে; ফিল্টার-টাইপ স্ট্যাম্পিংয়ের জন্য, অনুদৈর্ঘ্য বীমটি পিছনের দিকে না গিয়ে শুধুমাত্র সামনের দিকে চলে, যা প্রক্রিয়াকরণের কর্মপ্রবাহকে আরও সুসংহত করে।
কন্ট্রোল সিস্টেমটি SIEMENS 828D CNC সিস্টেম গ্রহণ করে, সার্ভো মোটর-চালিত ফিডিং সহ। এই কনফিগারেশনটি উচ্চ অপারেটিং দক্ষতা এবং স্থিতিশীল ওয়ার্কপিস নির্ভুলতা নিশ্চিত করে, যা নির্ভুলতা প্রক্রিয়াকরণের কঠোর প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে। একটি সার্ভো সেন্টার সেন্টারিং ডিভাইস ফিডিং সাপোর্ট রোলারে মাউন্ট করা হয়, যা 0–200 মিমি উচ্চতার পার্থক্য সহ পরিবর্তনশীল ক্রস-সেকশন প্লেটগুলির প্রক্রিয়াকরণকে মিটমাট করতে পারে, যা বিভিন্ন ওয়ার্কপিস স্পেসিফিকেশনের সাথে অভিযোজনযোগ্যতা বাড়ায়।
সরঞ্জামগুলি বিভিন্ন ব্যাসের 25 সেট ছাঁচ স্থাপনের সমর্থন করে, যা সরঞ্জাম পরিবর্তনের সময় ডাউনটাইম কমাতে দ্রুত এবং সুবিধাজনক ছাঁচ মাউন্টিং বৈশিষ্ট্যযুক্ত। স্বয়ংক্রিয় প্রোগ্রামিং সফ্টওয়্যার AUTOCAD গ্রাফিক্স বা অন্যান্য CAD সফ্টওয়্যার দ্বারা উত্পন্ন . DXF ফরম্যাট গ্রাফিক্সের সরাসরি পুনরুদ্ধার সক্ষম করে। একটি ব্যবহারকারী-বান্ধব হিউম্যান-মেশিন ইন্টারফেসের মাধ্যমে, এটি মেশিন টুলের প্রক্রিয়াকরণ প্রোগ্রামগুলির স্বয়ংক্রিয় প্রজন্ম সম্পন্ন করে—এটি প্রোগ্রামিংয়ের সময় বাঁচায় এবং ম্যানুয়াল অপারেশন ত্রুটিগুলি দূর করে।

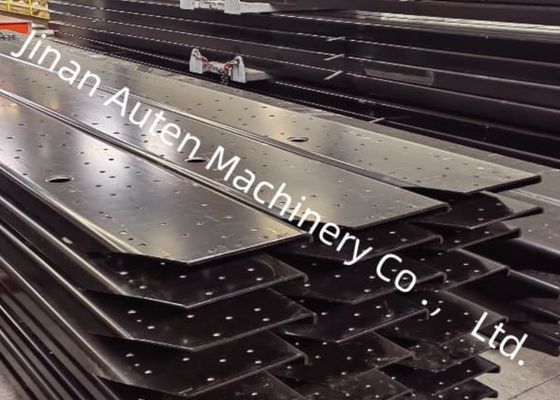

প্রদর্শনীতে এই উত্পাদন লাইন দ্বারা প্রক্রিয়াকৃত সমাপ্ত অনুদৈর্ঘ্য বীম নমুনাগুলির একটি সাবধানে তৈরি করা নির্বাচন উপস্থাপন করা হয়েছে, যা মাইনিং ট্রাক এবং বিশেষ-উদ্দেশ্যযুক্ত যানবাহনের জন্য উপযুক্ত একাধিক স্পেসিফিকেশন কভার করে। এই নমুনাগুলি সরঞ্জামের দ্বারা অর্জিত সুনির্দিষ্ট ছিদ্রের অবস্থান, মসৃণ পাঞ্চ করা প্রান্ত এবং সামগ্রিক কাঠামোগত স্থিতিশীলতা কার্যকরভাবে প্রদর্শন করে, যা দর্শকদের এবং সম্ভাব্য ক্লায়েন্টদের কাছে এর উচ্চতর প্রক্রিয়াকরণ ক্ষমতার বাস্তব প্রমাণ সরবরাহ করে।
এই সরঞ্জামটি ফ্ল্যাট অটোমোবাইল অনুদৈর্ঘ্য বীমের পাঞ্চিং অপারেশনের জন্য বিশেষভাবে তৈরি করা একটি কাস্টম-উন্নত সমাধান। এটি প্রাথমিকভাবে ট্রাক এবং বিশেষ-উদ্দেশ্যযুক্ত যানবাহনের প্রধান বীমগুলি মেশিনের জন্য ডিজাইন করা হয়েছে, এই ভারী-শুল্ক এবং কাস্টম-নির্মিত স্বয়ংচালিত লোড-বহনকারী উপাদানগুলির কাঠামোগত সমাবেশ প্রয়োজনীয়তা পূরণ করার জন্য সুনির্দিষ্ট ছিদ্র তৈরি করার গ্যারান্টি দেয়।
