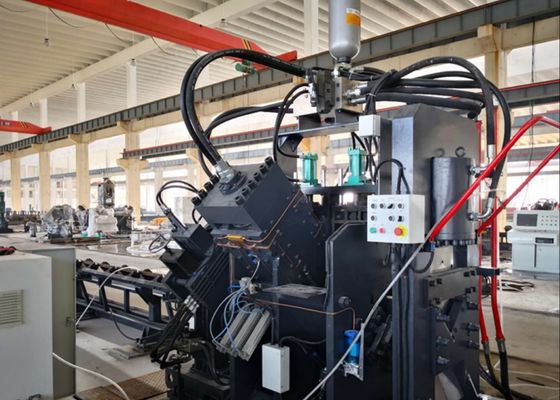

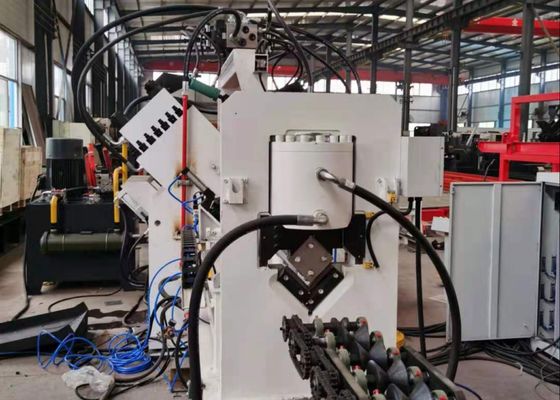

1000KN কাটিং ফোর্স CNC পাঞ্চিং এবং শিয়ারিং সরঞ্জাম লাইন ∟40×40×3～∟100×100×10mm অ্যাঙ্গেল সাইজ
প্রযোজ্য শিল্প:
এই CNC অ্যাঙ্গেল পাঞ্চিং, কাটিং এবং চিহ্নিতকরণ মেশিন লাইনটি একটি কাস্টম-উন্নত, শিল্প-নির্দিষ্ট ডিভাইস যা বিশেষভাবে উচ্চ-নির্ভুল অ্যাঙ্গেল স্টিল পাঞ্চিং, চিহ্নিতকরণ এবং শিয়ারিং অপারেশনগুলি সম্পাদনের জন্য ডিজাইন করা হয়েছে। CNC অ্যাঙ্গেল মেটাল পাঞ্চ মেশিনটি বিশেষভাবে অ্যাঙ্গেল স্টিল টাওয়ার শিল্পের মূল প্রক্রিয়াকরণ চাহিদা মেটাতে তৈরি করা হয়েছে—এমন একটি সেক্টর যেখানে উপাদানের নির্ভুলতা সরাসরি কাঠামোগত স্থিতিশীলতাকে প্রভাবিত করে।
স্পেসিফিকেশন:
| মডেল |
JNC1010 |
| ফাংশন |
পাঞ্চিং, চিহ্নিতকরণ, কাটিং |
| অ্যাঙ্গেল সাইজ(মিমি) |
∟40×40×3～∟100×100×10 |
| ব্ল্যাঙ্কের সর্বোচ্চ দৈর্ঘ্য (মি) |
12 |
| সমাপ্ত অংশের সর্বোচ্চ দৈর্ঘ্য (মি) |
10 |
| সর্বোচ্চ পাঞ্চিং (ব্যাস х থি.) (মিমি) |
Φ26×10(উপাদান:Q345 510N/mm2) |
| প্রতি পাশে পাঞ্চের সংখ্যা |
2 |
| পাঞ্চিং ফোর্স (kN) |
630 |
| চিহ্নিতকরণ বল (kN) |
630 |
| কাটিং ফোর্স (kN) |
1000 |
| চিহ্নিতকরণের অক্ষরের গ্রুপ |
4 |
| প্রতি গ্রুপে অক্ষরের সংখ্যা |
12 |
| অক্ষরের মাত্রা (মিমি) |
14×10×19 |
| কাটিং মোড |
একক ব্লেড কাটিং |
| CNC অক্ষ |
3 |
| অ্যাঙ্গেলের ফিডিং গতি (মি/মিনিট) |
80 |
| হাইড্রোলিক সিস্টেমের কুলিং পদ্ধতি |
জল শীতলকরণ |
| প্রক্রিয়াকরণ নির্ভুলতা |
GB2694 অনুযায়ী |
| প্রোগ্রাম ফাংশন |
কীবোর্ড এবং USB ইন্টারফেসের মাধ্যমে ইনপুট |
| মাত্রা(মিমি) |
28000×6500×2200 |
পণ্যের গঠন:
এই CNC পাঞ্চিং, শিয়ারিং এবং চিহ্নিতকরণ সরঞ্জাম প্রধানত মূল কার্যকরী মডিউলগুলি নিয়ে গঠিত, যার মধ্যে রয়েছে একটি ট্রান্সভার্স কনভেয়র, একটি ঘূর্ণায়মান লোডিং সিস্টেম, একটি ফিড-ইন কনভেয়র, একটি CNC ফিড-ইন ক্যারেজ, একটি পাঞ্চিং মডিউল, একটি চিহ্নিতকরণ মডিউল, একটি কাটিং মডিউল এবং একটি আনলোডিং কনভেয়র। অ্যাঙ্গেল পাঞ্চিং মেশিন লাইনে প্রয়োজনীয় সহায়ক সিস্টেমগুলিও অন্তর্ভুক্ত রয়েছে—যেমন হাইড্রোলিক, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেম—অন্যান্য সহায়ক উপাদানগুলির সাথে।
পণ্যের বৈশিষ্ট্য:
1. চিহ্নিতকরণ ইউনিটের ডিজাইন
চিহ্নিতকরণ ইউনিটটি চমৎকার দৃঢ়তা সহ একটি বন্ধ-ফ্রেম কাঠামো গ্রহণ করে। ইউনিটে অক্ষরের চারটি গ্রুপ বাক্স স্থির করা হয়েছে এবং প্রোগ্রামিংয়ের মাধ্যমে নির্বাচন করা যেতে পারে; চিহ্নিতকরণের রেফারেন্স চিহ্নটি ইচ্ছামত সেট করা যেতে পারে।
2. পাঞ্চ ও ডাই সেটআপ
CNC পাঞ্চ মার্ক এবং চু মেশিন লাইনের প্রতিটি পাশে তিনটি পাঞ্চ এবং ডাই সেট রয়েছে, যা বিভিন্ন ব্যাসের তিনটি ধরণের পাঞ্চকে মিটমাট করতে পারে। PLC নিয়ন্ত্রণের অধীনে, তিনটি ডাই সেট পাঞ্চিং রেফারেন্স চিহ্ন সামঞ্জস্য করতে সিঙ্ক্রোনাস মুভমেন্ট অর্জন করতে পারে।
3. হিউম্যান-মেশিন ইন্টারফেস ও প্রোগ্রামিং
কম্পিউটারটি একটি চাইনিজ/ইংরেজি ইন্টারফেসের সাথে কনফিগার করা হয়েছে, যাতে ব্যবহারকারী-বান্ধব অপারেশন এবং ওয়ার্কপিস অঙ্কন প্রদর্শনের ক্ষমতা রয়েছে। প্রোগ্রামিং সহজ করা হয়েছে এবং সরঞ্জামগুলি সরাসরি লফটিং সফটওয়্যার দ্বারা উত্পন্ন প্রোগ্রাম ডেটা ব্যবহার করতে পারে। একটি প্রোগ্রাম সম্পাদনা করার সময়, ব্যবহারকারীদের শুধুমাত্র ওয়ার্কপিসের মাত্রা, ছিদ্রের ব্যাস, রেফারেন্স চিহ্ন এবং ওয়ার্কপিসের পরিমাণ ইনপুট করতে হবে।
4. নিয়ন্ত্রণ ও ফিডিং সিস্টেম
টাওয়ারের জন্য CNC পাঞ্চিং সরঞ্জাম CNC প্রযুক্তি এবং সার্ভো মোটর-চালিত ফিডিং গ্রহণ করে, যা উচ্চ অপারেশনাল দক্ষতা এবং স্থিতিশীল ওয়ার্কপিস নির্ভুলতা প্রদান করে। সমস্ত মূল হাইড্রোলিক, বায়ুসংক্রান্ত এবং বৈদ্যুতিক উপাদান আমদানি করা হয়েছে, যা নির্ভরযোগ্য সিস্টেম কর্মক্ষমতা নিশ্চিত করে।
এই নমুনাগুলি, যা অ্যাঙ্গেল স্টিল টাওয়ার শিল্পের সাধারণ স্পেসিফিকেশন এবং প্রক্রিয়াকরণ পরিস্থিতি কভার করে, ব্যবহারকারীদের সরাসরি সরঞ্জামের প্রক্রিয়াকরণের গুণমান, নির্ভুলতা এবং কারুশিল্পের মানগুলি পরিদর্শন করতে সক্ষম করে।
অতি-উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের নির্মাণে—যেখানে টাওয়ারগুলিকে চরম আবহাওয়ার পরিস্থিতি এবং ভারী লোড প্রতিরোধ করতে হয়—এই সরঞ্জামটি টাওয়ারগুলির মূল কাঠামো তৈরি করে এমন অ্যাঙ্গেল স্টিল উপাদানগুলির প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ কাজ পূরণ করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলিতে প্রয়োগ করা অ্যাঙ্গেল স্টিলের উপর নির্ভরযোগ্যভাবে ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি সম্পাদন করে। এটি সঠিক মাত্রিক নির্ভুলতা এবং শক্তিশালী সংযোগের গ্যারান্টি দেয়, যার ফলে টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা নিশ্চিত হয়।
