40mm সর্বোচ্চ. ড্রিলিং ব্যাসার্ধ সিএনসি ধাতু Punching মেশিন MQL 360-2 (শুষ্ক শীতল) ড্রিল শীতল ইউনিট

40mm সর্বোচ্চ. ড্রিলিং ব্যাসার্ধ সিএনসি ধাতু Punching মেশিন MQL 360-2 (শুষ্ক শীতল) ড্রিল শীতল ইউনিট

পণ্যের ব্যবহারঃ

এই সিএনসি এঙ্গেল স্টিল পঞ্চিং উত্পাদন লাইনটি বিশেষভাবে ট্রান্সমিশন লাইন টাওয়ারগুলিতে ব্যবহৃত বড় আকারের, উচ্চ-শক্তির কোণ স্টিলের ড্রিলিং এবং স্ট্যাম্পিং প্রক্রিয়াগুলির জন্য কাস্টমাইজড।কোণ ইস্পাত সব প্রয়োজনীয় গর্ত এই উত্পাদন লাইন উপর স্পষ্টতা-machined করা যেতে পারে, যা দুর্দান্ত গর্তের গুণমান, উচ্চ অবস্থানের নির্ভুলতা, পাশাপাশি অসামান্য উত্পাদন দক্ষতা এবং উন্নত অটোমেশন ক্ষমতা সরবরাহ করে।

প্রধান পরামিতিঃ

পণ্যের বৈশিষ্ট্যঃ

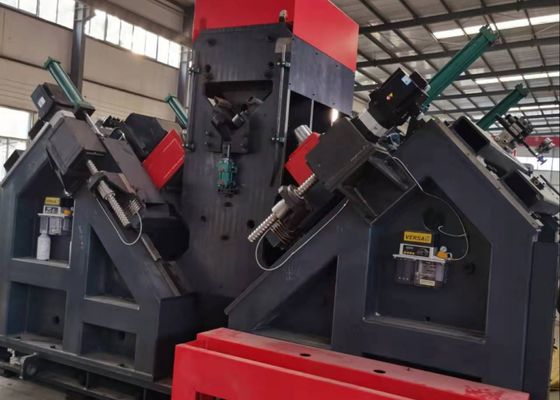

সিএনসি এঙ্গেল ধাতু ড্রিলিং ইউনিট ছয়টি সিএনসি ড্রিলিং হেডের সাথে সজ্জিত, যার মধ্যে তিনটি সেট কোণ স্টিলের দুটি ফ্ল্যাঞ্জের প্রতিটিতে সাজানো হয়েছে।একই ব্যাসার্ধ এবং একই শেষ দূরত্বের গর্তগুলির জন্য কোণ স্টিলের উভয় ফ্ল্যাঞ্জের জন্য, উভয় পক্ষের সংশ্লিষ্ট ড্রিলিং হেডগুলি একই সাথে ড্রিলিং অপারেশন সম্পাদন করতে পারে। ড্রিলিং স্পিন্ডলটি তাইওয়ান থেকে আসা BT40 নির্ভুলতা স্পিন্ডল (অভ্যন্তরীণ শীতল সহ) গ্রহণ করে,এবং ড্রিলিং মাথা সিমেন্ট কার্বাইড ড্রিল ব্যবহারড্রিলিং হেডগুলির কাটার গতি 200 মিটার/মিনিট পর্যন্ত পৌঁছায় (প্রচলিত উচ্চ গতির ইস্পাত ট্রিস্ট ড্রিলগুলির জন্য 25-35 মিটার/মিনিটের বিপরীতে), যা ব্যতিক্রমী দ্রুত প্রক্রিয়াজাতকরণকে সক্ষম করে।

একটি সার্ভো মোটর খাওয়ানোর আন্দোলনের জন্য সিএনসি ড্রিলিং পাওয়ার হেড চালায়; দ্রুত খাওয়ানো, কাজ খাওয়ানো, এবং ড্রিল বিট দ্রুত প্রত্যাহার সিএনসি সিস্টেম দ্বারা নিয়ন্ত্রিত হয় এবং স্বয়ংক্রিয়ভাবে চালিত হয়.হোম কম্পিউটারের মাধ্যমে ড্রিল বিট এর পুনরুদ্ধারের অবস্থান সেট করা যেতে পারে, যা অলস স্ট্রোক হ্রাস করে এবং উত্পাদন দক্ষতা আরও উন্নত করে।নির্মিত গর্তের ব্যাসার্ধের অনুমোদন 0 এর চেয়ে কম.1 মিমি এবং 6.3 μm এর কম পৃষ্ঠের সমাপ্তি (Ra), উচ্চ গর্ত প্রক্রিয়াকরণের গুণমান নিশ্চিত করে।

(1)ড্রিলিং ইউনিটের স্পিন্ডল মোটর একটি উচ্চ মানের ইনভার্টার মোটর গ্রহণ করে, যার সর্বাধিক স্পিন্ডল গতি 6000 r/min পর্যন্ত।
(2) ড্রিল পাইপ খাওয়ানোর গতি প্রায় 40 মি / মিনিট (নিয়মিত) ।
(৩) স্পিন্ডল এবং অন্যান্য শক্তি বহনকারী উপাদানগুলি মান মেনে তৈরি করা হয়, কাঠামো তৈরি, তাপ চিকিত্সা এবং অ-ধ্বংসাত্মক পরীক্ষার মধ্য দিয়ে যায়। এটি পর্যাপ্ত শক্তি নিশ্চিত করে,কঠোরতা, এবং পরিধান প্রতিরোধের, পাশাপাশি উচ্চ ক্লান্তি শক্তি, দীর্ঘমেয়াদী খাওয়ানো এবং ঘূর্ণন অপারেশন প্রয়োজনীয়তা পূরণ করতে।স্পিন্ডলটি তাইওয়ান ভিত্তিক ব্র্যান্ড যেমন জিয়ানচুন বা ড্যানকুয়ান থেকে আসে.

(4) সরঞ্জামটির অপারেটিং নির্ভুলতা নিশ্চিত করার জন্য, সর্বাধিক লোডের সমস্ত অবস্থার অধীনে স্পিন্ডল ডিফ্লেকশনটি স্প্যানের 1/1000 এর চেয়ে কম হতে হবে।
(5) স্পিন্ডল ফিডিং দূরত্ব একটি নিয়মিত ক্ষতিপূরণ ফাংশন দিয়ে সজ্জিত করা হয়।
(৬) ড্রিলিং ইউনিটের পাওয়ার হেডের কোলিনিয়ার গতির উপরের এবং নীচের সীমাবদ্ধ অবস্থানে ট্র্যাভেল সুইচগুলি ইনস্টল করা হয়, যা সীমানা সুরক্ষা ডিভাইস হিসাবে কাজ করে।
(৭) ইউনিট পাওয়ার হেডে ইনস্টল করা লিমিট সুইচ সুরক্ষার পাশাপাশি, নিয়ন্ত্রণ ব্যবস্থাটি তার সীমাবদ্ধ অবস্থানের জন্য নরম সীমা সুরক্ষা সরবরাহ করবে।

এই নমুনাগুলি ট্রান্সমিশন লাইন টাওয়ার নির্মাণে ব্যবহৃত কোণ স্টিলের সাধারণ স্পেসিফিকেশন এবং গর্তের নিদর্শনগুলির একটি পরিসীমা জুড়ে।এগুলি সম্ভাব্য ব্যবহারকারী বা পরিদর্শককে সরঞ্জামগুলির অপারেশনাল পারফরম্যান্সের দৃষ্টিভঙ্গি নিশ্চিত করার অনুমতি দেয়, যার ফলে সরঞ্জামটি ট্রান্সমিশন লাইন টাওয়ার উত্পাদনের ব্যবহারিক উত্পাদন চাহিদা পূরণ করে কিনা তা মূল্যায়নের জন্য কংক্রিট এবং স্বজ্ঞাত রেফারেন্স সরবরাহ করে।

In ultra-high voltage (UHV) transmission line construction—where transmission towers are required to resist extreme weather conditions and heavy loads—this equipment plays a critical role in processing angle steel components for the towers’ main load-bearing frameworksএটি দক্ষতার সাথে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলিতে ব্যবহৃত কোণ স্টিলের জন্য ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,উচ্চ মাত্রিক নির্ভুলতা এবং নির্ভরযোগ্য সংযোগ কর্মক্ষমতা নিশ্চিতএটি তাদের পুরো পরিষেবা জীবনচক্র জুড়ে ট্রান্সমিশন টাওয়ারগুলির সামগ্রিক কাঠামোগত স্থিতিশীলতা রক্ষা করে।
