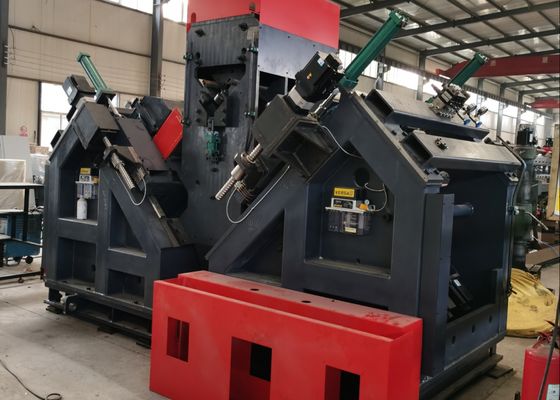

1000/1200KN চিহ্নিতকরণ বল CNC অ্যাঙ্গেল ড্রিলিং এবং চিহ্নিতকরণ মেশিন মডেল JNC2532/ADM2532/ADM3635
পণ্য ব্যবহার:
CNC অ্যাঙ্গেল ড্রিলিং এবং চিহ্নিতকরণ মেশিন লাইন প্রধানত ট্রান্সমিশন লাইন টাওয়ারে বৃহৎ, উচ্চ-শক্তির অ্যাঙ্গেল স্টিল ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য ব্যবহৃত হয়। অ্যাঙ্গেল স্টিলের সমস্ত ছিদ্র এই লাইনে ড্রিল করা যেতে পারে, উচ্চ ছিদ্রের গুণমান এবং অবস্থানের নির্ভুলতা অর্জন করা যায়, এছাড়াও উচ্চ উত্পাদন দক্ষতা এবং উচ্চ স্তরের অটোমেশনও পাওয়া যায়।
প্রধান পরামিতি:
| মডেল |
JNC2532 |
ADM2532 |
ADM3635 |
| অ্যাঙ্গেলের আকার (মিমি) |
100×100×10~250×250×32 |
100×100×10~360×360×35 |
| ব্ল্যাঙ্কের সর্বোচ্চ দৈর্ঘ্য (মি) |
14 |
| ড্রিলিং স্পিন্ডেলের টেপার |
/ |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Ф40 |
| প্রতি পাশে ড্রিলের পরিমাণ (পিসি) |
3 (উভয় পাশে মোট 6) |
| সর্বোচ্চ স্পিন্ডেল ঘূর্ণন গতি (r/min) |
120-560, ট্রান্সডিউসার স্টেপলেস অ্যাডজাস্টমেন্ট |
6000 |
| ড্রিলের সর্বোচ্চ কাটিং গতি (m/min) |
/ |
200 |
| CNC অক্ষ |
3 |
9 |
| ব্যাক মার্কের পরিসর (মিমি) |
50-220 (স্টেপলেস) |
50-330 (স্টেপলেস) |
| সর্বোচ্চ অ্যাঙ্গেল ফিডিং গতি (m/min) |
40 |
| চিহ্নিতকরণ বল (kN) |
1000/1200 |
| ক্যারেক্টার গ্রুপের পরিমাণ |
4 |
| প্রতি গ্রুপে অক্ষরের পরিমাণ |
18 |
| ক্যারেক্টারের দিক(মিমি) |
14×10×19 |
| ড্রিল বিট কুলিং সিস্টেম |
বাহ্যিক কুলিং |
এয়ার অ্যাটোমাইজেশন ড্রাই ইন্টারনাল কুলিং
|
| প্রোগ্রামিং মোড |
লফটিং সফটওয়্যার বা নির্দেশ প্রোগ্রামিং |
| সমগ্র মাত্রা (মি) |
32x7x2.5 |
34×8×3 |
34×8.9×3 |
পণ্যের বৈশিষ্ট্য:
1. উচ্চ স্তরের অটোমেশন। উত্পাদন লাইন স্বয়ংক্রিয় লোডিং ডিভাইস (অনুভূমিক ফিডিং চ্যানেল এবং ঘূর্ণায়মান লোডিং র্যাক), স্বয়ংক্রিয় আনলোডিং ডিভাইস এবং স্বয়ংক্রিয় ফিডিং ডিভাইস দিয়ে সজ্জিত। অ্যাঙ্গেল স্টিলের সমস্ত ছিদ্র এবং স্টিলের স্ট্যাম্পগুলি উত্পাদন লাইনের মাধ্যমে একবারে প্রক্রিয়া করা যেতে পারে। প্রক্রিয়াকরণ প্রক্রিয়ায় ম্যানুয়াল সহায়তার প্রয়োজন হয় না, যা কর্মীদের শ্রমের তীব্রতা হ্রাস করতে পারে।
2. ড্রিলিং স্পিন্ডেল তাইওয়ান BT40 নির্ভুলতা স্পিন্ডেল (অভ্যন্তরীণ কুল্যান্ট) গ্রহণ করে, যা উচ্চ ড্রিলিং দক্ষতা এবং নির্ভুলতা নিশ্চিত করে। ড্রিলিং ইউনিটটি ছয়টি CNC ড্রিলিং হেড দিয়ে সজ্জিত, অ্যাঙ্গেল স্টিলের প্রতিটি উইং-এ তিনটি করে। অ্যাঙ্গেল স্টিলের উইংগুলির উপরের প্রান্ত থেকে একই ব্যাস এবং একই দূরত্বে ছিদ্রগুলি উভয় পাশের সংশ্লিষ্ট ড্রিলিং হেড দ্বারা একযোগে ড্রিল করা যেতে পারে।
3. চীনা/ইংরেজি ইন্টারফেস সহ সফ্টওয়্যার, সহজ অপারেশন এবং ওয়ার্কপিসের অঙ্কন প্রদর্শন করতে পারে।
4. সহজ প্রোগ্রামিং, প্রোগ্রাম সম্পাদনা করার সময় শুধুমাত্র ওয়ার্কপিসের আকার, ছিদ্রের ব্যাস, স্টেডিয়া এবং ওয়ার্কপিসের পরিমাণ ইনপুট করতে হবে, অথবা সরাসরি রূপান্তরের জন্য CAD/CAM লফটিং সফটওয়্যার ব্যবহার করুন। এটি TEKLA সফ্টওয়্যার দ্বারা উত্পন্ন .NC1 ফাইল পড়তে পারে।
5. মূল হাইড্রোলিক, নিউম্যাটিক এবং বৈদ্যুতিক অংশগুলি সবই বিখ্যাত ব্র্যান্ডের।
6. স্ব-নির্ণয় ব্যর্থতা ফাংশন সহ।
7. শিয়ারিং ইউনিট ঐচ্ছিক, ডাবল ব্লেড কাটিং ব্যবহার করে।
এই নমুনাগুলি ট্রান্সমিশন লাইন টাওয়ার নির্মাণের ক্ষেত্রে ব্যবহৃত অ্যাঙ্গেল স্টিলের সাধারণ স্পেসিফিকেশন এবং ছিদ্র কনফিগারেশনের একটি পরিসীমা কভার করে। এগুলি সম্ভাব্য ব্যবহারকারী বা পরিদর্শকদের সরঞ্জামের কার্যকরী কর্মক্ষমতা দৃশ্যমানভাবে যাচাই করার অনুমতি দেয়, যার ফলে সরঞ্জামগুলি ট্রান্সমিশন লাইন টাওয়ার তৈরির ব্যবহারিক উত্পাদন চাহিদা পূরণ করে কিনা তা মূল্যায়ন করার জন্য কংক্রিট এবং স্বজ্ঞাত রেফারেন্স প্রদান করে।
অতি-উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের নির্মাণে—যেখানে ট্রান্সমিশন টাওয়ারগুলিকে চরম আবহাওয়ার পরিস্থিতি এবং ভারী লোড সহ্য করতে হয়—এই সরঞ্জাম টাওয়ারগুলির প্রধান লোড-বহনকারী কাঠামো জন্য অ্যাঙ্গেল স্টিল উপাদান প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি দক্ষতার সাথে সম্পন্ন করে, উচ্চ মাত্রিক নির্ভুলতা এবং নির্ভরযোগ্য সংযোগ কর্মক্ষমতা নিশ্চিত করে। এটি, পরিবর্তে, তাদের পুরো পরিষেবা জীবনে ট্রান্সমিশন টাওয়ারগুলির সামগ্রিক কাঠামোগত স্থিতিশীলতা রক্ষা করে।
