টাওয়ার উত্পাদন এঙ্গেল ইস্পাত Punching এবং কাটা জন্য স্বয়ংক্রিয় সিএনসি এঙ্গেল লাইন মেশিন

টাওয়ার ম্যানুফ্যাকচারিং-এ অ্যাঙ্গেল স্টিলের পাঞ্চিং এবং কাটিং-এর জন্য স্বয়ংক্রিয় CNC অ্যাঙ্গেল লাইন মেশিন

পণ্য পরিচিতি:

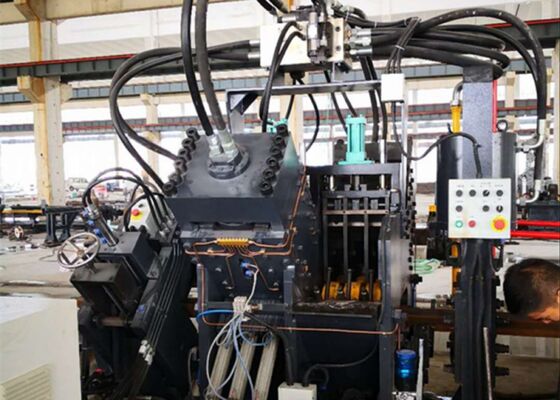

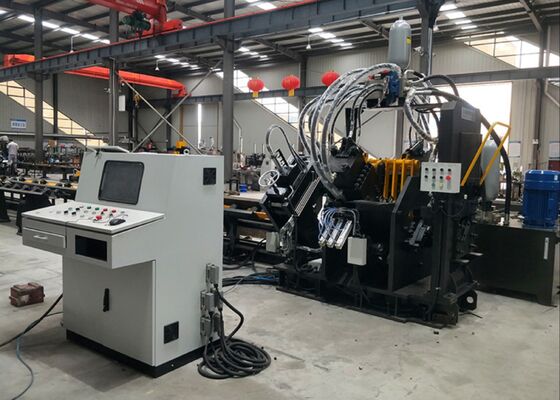

জেএনসি সিরিজের উচ্চ-গতির CNC অ্যাঙ্গেল স্টিল পাঞ্চিং, চিহ্নিতকরণ এবং কাটিং প্রোডাকশন লাইন প্রধানত পাঞ্চিং ইউনিট, চিহ্নিতকরণ ইউনিট, কাটিং ইউনিট, ট্রান্সভার্স কনভেয়র, রোটারি কনভেয়র, ফিডিং কনভেয়র, আনলোডিং কনভেয়র, CNC ফিডিং ক্যারেজ, হাইড্রোলিক সিস্টেম, বৈদ্যুতিক সিস্টেম এবং বায়ুসংক্রান্ত সিস্টেম সহ অন্যান্য মূল উপাদান দ্বারা গঠিত। এই প্রোডাকশন লাইনটি মূলত টাওয়ার ম্যানুফ্যাকচারিং শিল্পের মধ্যে অ্যাঙ্গেল স্টিলের স্বয়ংক্রিয় মেশিনিংয়ের জন্য ডিজাইন করা হয়েছে। প্রক্রিয়াকরণ কর্মপ্রবাহ সংখ্যাসূচকভাবে নিয়ন্ত্রিত, যা অত্যন্ত সুবিধাজনক কার্যকারিতা প্রদান করে। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা, বহু-বৈচিত্র্যপূর্ণ এবং বৃহৎ আকারের উৎপাদন ক্ষমতা তৈরি করে।

স্পেসিফিকেশন:

উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সমন্বয় এবং পরিবর্তন করা যেতে পারে।

পণ্যের বৈশিষ্ট্য:

1. পাঞ্চিং ইউনিটটি দুটি বা তিনটি সেট দিয়ে সজ্জিত, যা বিভিন্ন ব্যাসের তিনটি প্রকার পাঞ্চ দিয়ে কনফিগার করা যেতে পারে। পাঞ্চিং ডাই-এর তিনটি সেট ব্যবধান সমন্বয় করতে সংখ্যাসূচক নিয়ন্ত্রণ ব্যবহার করে স্থাপন করা হয়। এটি গোলাকার ছিদ্র এবং ডিম্বাকৃতির ছিদ্র উভয়ই পাঞ্চ করতে সক্ষম। এর উচ্চ ফিডিং এবং পাঞ্চিং গতি উৎপাদন দক্ষতা বাড়ায়; 50×50×4 মিমি স্পেসিফিকেশনের অ্যাঙ্গেল স্টিলের জন্য, আউটপুট আট ঘণ্টার শিফটে 9–10 টন পর্যন্ত পৌঁছায়।

2. চিহ্নিতকরণ ইউনিটটি উচ্চতর দৃঢ়তা সহ একটি বন্ধ কাঠামোগত নকশা গ্রহণ করে। এটি চারটি অক্ষরের ক্যাসেটের সেট দিয়ে সজ্জিত, যা প্রোগ্রাম নিয়ন্ত্রণের মাধ্যমে নির্বাচন করা হয় এবং চিহ্নিতকরণের ব্যবধান ইচ্ছামত সেট করা যেতে পারে। আরও, একটি ডিস্ক-টাইপ চিহ্নিতকরণ পদ্ধতি একটি ঐচ্ছিক কনফিগারেশন হিসাবে দেওয়া হয়। ডিস্ক চিহ্নিতকরণ সিস্টেমে 10টি অক্ষরের সারি রয়েছে এবং ম্যানুয়াল হস্তক্ষেপের প্রয়োজন ছাড়াই স্বয়ংক্রিয় অক্ষর নির্বাচন করতে সক্ষম করে, যার ফলে চিহ্নিতকরণের দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি পায়।

3. কাটিং ইউনিট একটি একক-ব্লেড শিয়ারিং প্রক্রিয়া গ্রহণ করে, যা তার শক্তিশালী শিয়ারিং ফোর্সের জন্য পরিচিত একটি কাঠামোগত নকশা। প্রতিটি কাটিং চক্র কোনো বর্জ্য উপাদান তৈরি করে না, যেখানে কাটা পৃষ্ঠটি ব্যতিক্রমী পরিচ্ছন্নতা এবং মসৃণতা বজায় রাখে। ব্লেড হাউজিং একটি খোলা-দরজা কনফিগারেশন দিয়ে সজ্জিত, যা দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপন পদ্ধতির সুবিধা দেয়।

4. অনুভূমিক উপাদান টেবিল অ্যাঙ্গেল স্টিলকে রোটারি উপাদান র্যাকে পরিবহন করে। একটি মোটর এবং একটি হ্রাসকারী অ্যাসেম্বলি দ্বারা চালিত, রোটারি উপাদান র্যাক ফিডিং কনভেয়ারে অ্যাঙ্গেল স্টিলের স্থিতিশীল স্থান নির্ধারণের সুবিধা দেয়।

5. ওয়ার্কপিসটি CNC ফিডিং ক্যারেজ দ্বারা ক্ল্যাম্প করা হয় এবং খাওয়ানো হয়, যা উচ্চতর পজিশনিং নির্ভুলতা প্রদান করে। CNC ফিডিং ক্যারেজ একটি সার্ভো মোটর দ্বারা সক্রিয় করা হয়, যা ফটোইলেকট্রিক এনকোডার ফিডব্যাক এবং ক্লোজ-লুপ কন্ট্রোল কার্যকারিতার সাথে সমন্বিত।

এই পরীক্ষার নমুনাগুলি, অ্যাঙ্গেল স্টিল পাঞ্চিং, কাটিং এবং চিহ্নিতকরণ প্রোডাকশন লাইন থেকে উদ্ভূত, অ্যাঙ্গেল স্টিল টাওয়ার ম্যানুফ্যাকচারিং শিল্পে ব্যাপকভাবে গৃহীত স্ট্যান্ডার্ড স্পেসিফিকেশন এবং প্রক্রিয়াকরণ পরিস্থিতি অন্তর্ভুক্ত করে। এগুলি ব্যবহারকারীদের সরঞ্জামের মেশিনিং গুণমান, নির্ভুলতা কর্মক্ষমতা এবং কারুশিল্পের মান সরাসরি মূল্যায়ন করতে সক্ষম করে।

অতি-উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের নির্মাণে—যেখানে ট্রান্সমিশন টাওয়ারগুলিকে চরম আবহাওয়ার পরিস্থিতি এবং ভারী-শুল্ক লোড সহ্য করতে হয়—এই সরঞ্জামটি টাওয়ারগুলির প্রাথমিক কাঠামো তৈরি করে এমন অ্যাঙ্গেল স্টিল উপাদানগুলির প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর নির্ভরযোগ্যভাবে ড্রিলিং এবং স্ট্যাম্পিং অপারেশন পরিচালনা করে। এটি সুনির্দিষ্ট মাত্রিক নির্ভুলতা এবং শক্তিশালী সংযোগ কর্মক্ষমতা নিশ্চিত করে, যার ফলে ট্রান্সমিশন টাওয়ারগুলির সামগ্রিক কাঠামোগত স্থিতিশীলতা বজায় থাকে।
