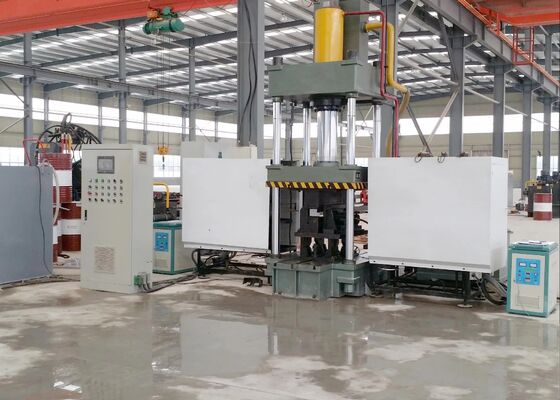

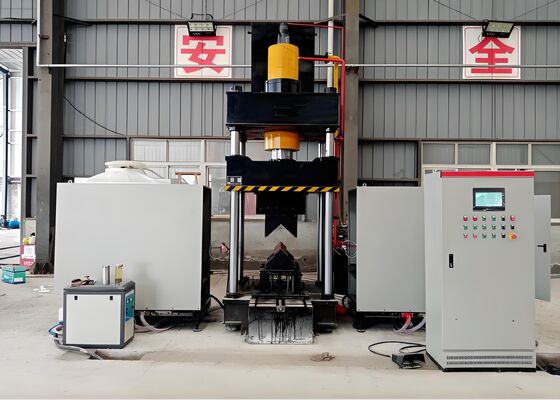

4.2x4.5x4.1 মিটার সামগ্রিক আকার সিএনসি এঙ্গেল চ্যানেল বাঁকাই হিটিং মেশিন 950 মিমি তেল ট্যাঙ্ক স্ট্রোক
প্রযোজ্য শিল্প:
এই সিএনসি হিটিং বন্ডিং সরঞ্জামটি বিশেষভাবে কোণ স্টিল প্রোফাইল এবং সমতল ধাতব শীটগুলির যথার্থ বাঁক প্রক্রিয়াকরণের জন্য ডিজাইন এবং স্থাপন করা হয়েছে।এটি কাঠামোগত ইস্পাত উত্পাদন সহ শিল্পের মূল উত্পাদন চাহিদা পূরণ করে, যান্ত্রিক উপাদান উত্পাদন, এবং স্থাপত্য ধাতু প্রক্রিয়াকরণ. স্থিতিশীল গঠনের নির্ভুলতা এবং নির্ভরযোগ্য অপারেটিং কর্মক্ষমতা সঙ্গে সজ্জিত,এই সরঞ্জাম নিশ্চিত করে যে বাঁকা কোণ ইস্পাত এবং ধাতু প্লেট শিল্প অ্যাপ্লিকেশন জন্য কঠোর মাত্রিক এবং কাঠামোগত মান পূরণ, যার ফলে পরবর্তী উৎপাদন প্রক্রিয়ার নিরবচ্ছিন্ন এবং দক্ষ বাস্তবায়ন সহজ হবে।
স্পেসিফিকেশনঃ
|
মডেল
|
HQ250-700
|
HQ360-900
|
|
তেল ট্যাঙ্কের চাপ (কেএন)
|
1600
|
3150
|
|
বাহ্যিক দ্বি-পার্শ্বযুক্ত বাঁক আকার (হিল আপ) (মিমি)
|
L80*7~L250*32
|
L80*7~L360*40
|
|
কোণের জন্য বাইরের দিকে দ্বি-পার্শ্বযুক্ত বাঁক ডিগ্রি (°)
|
৩০°
|
৩০°
|
|
কোণ ইস্পাত সামনের একক বাঁক পরিসীমা (মিমি)
|
L80*7~L200*20
|
L100*10~L300*30
|
|
কোণ স্টিল সামনের দিকে একক নমন ডিগ্রী (°)
|
২০°
|
২০°
|
|
নমনীয় প্লেটের বেধ (মিমি)
|
২-১৬
|
২ থেকে ২০
|
|
বাঁকানো প্লেটের প্রস্থ (মিমি)
|
700
|
900
|
|
প্লেটের জন্য বাঁক ডিগ্রী (°)
|
৯০°
|
৯০°
|
|
কোণ খোলা ও বন্ধের পরিসীমা (মিমি)
|
L80*7~L200*16
|
L100*10~L300*30
|
|
কোণ খোলার ও বন্ধের ডিগ্রী (°)
|
১৬°
|
১৬°
|
|
তেল ট্যাঙ্কের স্ট্রোক (মিমি)
|
800
|
950
|
|
সর্বাধিক খোলার উচ্চতা (মিমি)
|
1300
|
1400
|
|
মোটর পাওয়ার (কেডব্লিউ)
|
15
|
22
|
|
গরম করার ক্ষমতা (কেডব্লিউ)
|
৬০*২
|
১২০*২
|
|
সিএনসি অক্ষ
|
3
|
3
|
|
তেল ট্যাঙ্কের ধারণক্ষমতা (এল)
|
630
|
720
|
|
সামগ্রিক আকার (মি)
|
3.৫x৪.৫x৪1
|
4.২x৪.৫x৪1
|
পণ্যের বৈশিষ্ট্যঃ
1. একটি সংখ্যাসূচকভাবে নিয়ন্ত্রিত প্রোগ্রামযোগ্য লজিকাল কন্ট্রোলার (পিএলসি) দিয়ে সজ্জিত, মেশিনটি তথ্য ইনপুট এবং রিয়েল টাইম স্থিতি প্রতিক্রিয়া জন্য একটি টাচস্ক্রিন ইন্টারফেস সংহত করে,এর ফলে একটি সুসংহত এবং ব্যবহারকারীকেন্দ্রিক অপারেশনাল ওয়ার্কফ্লো অর্জন করা.
2এটিতে বুদ্ধিমান অতিস্বনক ফ্রিকোয়েন্সি ইনডাকশন গরম করার প্রযুক্তি অন্তর্ভুক্ত রয়েছে যা একটি পরিশীলিত ইঞ্জিনিয়ারিং নকশা যা উৎপাদন দক্ষতা বৃদ্ধি করে, উত্পাদন খরচ হ্রাস করে,এবং কারখানার পরিবেশ রক্ষার মানদণ্ডের সাথে সম্পূর্ণ সম্মতি নিশ্চিত করে.
3এটি একটি মাল্টিফাংশনাল ইন্টিগ্রেটেড সরঞ্জাম হিসাবে কাজ করে, এটি অতিরিক্ত টুলিং এবং ছাঁচ কনফিগারেশন প্রয়োজন অপসারণ,এর ফলে উৎপাদন প্রক্রিয়ার সামগ্রিক ব্যবস্থা অপ্টিমাইজ করা এবং সহজ করা.
4সিএনসি কন্ট্রোল ফাংশন দিয়ে সজ্জিত, এই সরঞ্জামগুলি ওয়ার্কপিসের সঠিক গঠনের কোণ নিশ্চিত করে, কার্যকরভাবে পণ্যের মানের মানদণ্ড বজায় রেখে উত্পাদন দক্ষতা বৃদ্ধি করে।
5এটি একটি স্বতন্ত্র জলবাহী সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেমের সাথে একীভূত হয়েছে যা একটি উন্নত কাঠামোগত নকশা যা সহজ এবং সমস্যা মুক্ত অপারেশন সক্ষম করে।নিরাপদ এবং নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে, এবং উচ্চ উত্পাদন সঞ্চালন সমর্থন করে।
6০১০x১০x১০ মিমি এর চেয়ে কম মাত্রার কোণ স্টিলের প্রক্রিয়াকরণের জন্য, বাঁকানো কোণ ৫ ডিগ্রির কম হলে কোল্ড প্রেসিং প্রযুক্তি ব্যবহার করা যেতে পারে।
7. কোল্ড প্রেসিং অপারেশনের জন্য গড় চক্র সময় একক প্রতি 10 সেকেন্ড হয়,যখন গরম করার প্রক্রিয়াজাতকরণ চক্র 120 সেকেন্ড প্রতি ইউনিট (সত্যিকারের প্রক্রিয়াজাত উপকরণ এবং তাদের বিশেষ উল্লেখ সাপেক্ষে)অতিরিক্তভাবে, ওয়ার্কপিস প্রক্রিয়াকরণ একবার গরম তাপমাত্রা 800 ডিগ্রি সেলসিয়াস (অর্থাৎ, লাল-গরম রাষ্ট্র) পৌঁছায় সম্পন্ন করা হয়,নির্দিষ্ট পরামিতির সাথে প্রকৃত উপাদান টাইপ এবং নমন কোণ প্রয়োজনীয়তা উপর নির্ভর করে.
8. ওয়ার্কপিস গরম করার প্রক্রিয়া চলাকালীন, পরামিতি কনফিগারেশন সম্পন্ন হওয়ার পরে,অপারেটররা সম্পূর্ণরূপে স্বয়ংক্রিয় অপারেশনাল ওয়ার্কফ্লো শুরু করার জন্য চক্র শুরু ফাংশনটি সক্রিয় করতে পারে বা পা স্যুইচটি চালু করতে পারে. এই কাজের প্রবাহ ধারাবাহিকভাবে গরম খাওয়ানো, গরম কার্যকরকরণ, গরম করার পরে পুনরুদ্ধার, ওয়ার্কপিস সংকোচন প্রয়োগ, চাপ মাথা উত্তোলন, এবং চূড়ান্ত ওয়ার্কপিস আনলোড অন্তর্ভুক্ত।
9. সংমিশ্রিত গরম এবং ঠান্ডা প্রেসিং অপারেশন, পরামিতি কনফিগারেশন চূড়ান্ত করার পরে, ঠান্ডা প্রেসিং সরাসরি সঞ্চালিত হতে পারে।চাপ মাথা তার প্রাথমিক অবস্থানে ফিরে করার জন্য কোন প্রয়োজন নেইএর পরিবর্তে, নিম্ন প্রসেসিং ডাই একটি 100 মিমি ফাঁক গঠন করতে উত্থাপিত হয়, যা কাজের টুকরোটি সুবিধাজনকভাবে অপসারণ করা সহজ করে তোলে। এই অপ্টিমাইজড অপারেটিং প্রক্রিয়া কার্যকরভাবে অপারেশন দক্ষতা বৃদ্ধি করে।
এই নমুনা, কোণ স্টীল punching, কাটা, এবং চিহ্নিতকরণ সরঞ্জাম উত্পাদন লাইন থেকে প্রাপ্ত,কোণ ইস্পাত টাওয়ার শিল্পে ব্যাপকভাবে ব্যবহৃত স্ট্যান্ডার্ড স্পেসিফিকেশন এবং প্রক্রিয়াকরণ দৃশ্যাবলী আবরণএগুলি ব্যবহারকারীদের সরাসরি সরঞ্জামগুলির প্রক্রিয়াজাতকরণের গুণমান, নির্ভুলতা,এবং কারুশিল্পের মানগুলি যা কোণ ইস্পাত টাওয়ার উত্পাদনের কঠোর অপারেশনাল প্রয়োজনীয়তা পূরণের জন্য সরঞ্জামগুলির ক্ষমতা প্রতিফলিত করে.
In the construction of ultra-high voltage (UHV) transmission lines — where transmission towers are required to withstand extreme meteorological conditions and heavy loads — this equipment plays a pivotal role in processing the angle steel components that form the main framework of the towersএটি নির্ভরযোগ্যভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য সমালোচনামূলক কাঠামোগত অংশগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে।এটি ব্যতিক্রমী মাত্রিক নির্ভুলতা এবং শক্তিশালী সংযোগ নিশ্চিত করে, যার ফলে ট্রান্সমিশন টাওয়ারের সামগ্রিক কাঠামোগত স্থিতিশীলতা রক্ষা করা হয়, ইউএইচভি ট্রান্সমিশন সিস্টেমের নিরাপদ এবং নিরবচ্ছিন্ন অপারেশনের জন্য একটি মৌলিক পূর্বশর্ত।
