সিএনসি এঙ্গেল লাইন মেশিন হাইড্রোলিক ইলেকট্রিকাল অ্যান্ড নিউম্যাটিক সিস্টেমস ফর পঞ্চিং মার্কিং কাটিং
পণ্যের ভূমিকা:
JNC সিরিজ উচ্চ গতির সিএনসি কোণ ইস্পাত punching, চিহ্নিতকরণ, এবং কাটা উত্পাদন লাইন প্রধানত একটি punching ইউনিট, চিহ্নিতকরণ ইউনিট, কাটা ইউনিট সহ মূল উপাদান গঠিত হয়,ট্রান্সভার্সাল কনভেয়র, ঘূর্ণমান কনভেয়র, ফিডিং কনভেয়র, আনলোডিং কনভেয়র, সিএনসি ফিডিং ক্যারি, হাইড্রোলিক সিস্টেম, বৈদ্যুতিক সিস্টেম, এবং বায়ুসংক্রান্ত সিস্টেম।এই উত্পাদন লাইন বিশেষভাবে টাওয়ার উত্পাদন শিল্পে কোণ ইস্পাত স্বয়ংক্রিয় যন্ত্রপাতি জন্য ডিজাইন করা হয়এটির প্রক্রিয়াকরণ কর্মপ্রবাহ সংখ্যাসূচক প্রযুক্তি দ্বারা নিয়ন্ত্রিত হয়, যা অত্যন্ত ব্যবহারকারী-বান্ধব অপারেবিলিটি বৈশিষ্ট্যযুক্ত। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা, বহু-বৈচিত্র্য,এবং বড় আকারের উৎপাদন ক্ষমতা.
স্পেসিফিকেশনঃ
| মডেল |
JNC1010 |
JNC1412 |
JNC1616 |
JNC2020 |
| কোণের আকার (মিমি) |
40x40x3~
100x100x10 |
40x40x3~
140x140x12 |
40x40x3~
160x160x16 |
৫০x৫০x৪
২০০x২০০x২০ |
| সর্বাধিক. পঞ্চিং (দিয়াট. х থাই.) (মিমি) |
Φ26x10 |
Φ২৬x১২ |
Φ২৬x১৬ |
Φ26x20 |
| পার্সনিং ফোর্স (কেএন) |
630 |
৬৩০/১০০০ |
1000 |
১০০০/১২০০ |
| মার্কিং ফোর্স (কেএন) |
630 |
৬৩০/১০০০ |
1000 |
১০০০/১২০০ |
| কাটা শক্তি (কেএন) |
1000 |
2000 |
3000 |
2200/4300 |
| সর্বাধিক ফাঁকা দৈর্ঘ্য (মি) |
12 |
12 |
14 |
14 |
| সমাপ্তির সর্বোচ্চ দৈর্ঘ্য (মি) |
8 |
8 |
12 |
12 |
| প্রতি পাশে পাঞ্চ |
2 |
২ অথবা ৩ |
3 |
3 |
| চিহ্নিতকরণ অক্ষরের গ্রুপ |
4 |
4 |
4 |
4 |
| গ্রুপ প্রতি অক্ষরের সংখ্যা |
12 |
12/18 |
18 |
18 |
| অক্ষরের আকার ((মিমি) |
১৪x১০x১৯ |
| সিএনসি অক্ষ |
3 |
| কাটিয়া মোড |
একক ব্লেড |
ডাবল ব্লেড বা সিঙ্গল ব্লেড |
| ঠান্ডা করার পদ্ধতি |
জল শীতল/বায়ু শীতল/তেল শীতল |
| এঙ্গেল ফিডিং গতি (মি/মিনিট) |
80 |
80 |
80 |
60 |
| প্রোগ্রামিং মোড |
লফটিং সফটওয়্যার বা নির্দেশ প্রোগ্রামিং |
| সামগ্রিক মাত্রা (মি) |
প্রায় ২৫x৬.৫x২5 |
প্রায় ২৫x৬.৫x২5 |
প্রায় ৩২x৭x৩ |
প্রায় ৩২x৭x৩ |
উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে।
পণ্যের বৈশিষ্ট্যঃ

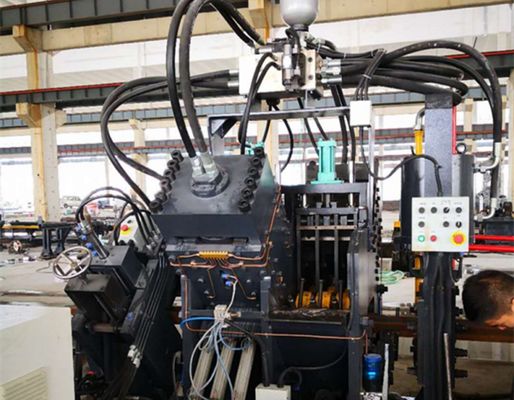

1. প্যান্সিং ইউনিট দুটি বা তিনটি সেট দিয়ে সজ্জিত, যা বিভিন্ন ব্যাসের তিনটি ধরণের প্যান্সিংয়ের সাথে কনফিগার করা যেতে পারে।Punching মরা তিন সেট spacing সামঞ্জস্য করার জন্য সংখ্যাসূচক নিয়ন্ত্রণ মাধ্যমে অবস্থিত হয়. এই ইউনিট উভয় বৃত্তাকার গর্ত এবং স্ফটিক গর্ত punching করতে সক্ষম হয়. তার উচ্চ খাওয়ানো এবং punching গতি উত্পাদন দক্ষতা উন্নত; 50 × 50 × 4mm স্পেসিফিকেশন সঙ্গে কোণ ইস্পাত জন্য,আউটপুট আট ঘন্টা কাজের শিফট প্রতি 9 ¢ 10 টন পৌঁছায়.
2. চিহ্নিতকরণ ইউনিট একটি বন্ধ কাঠামোগত নকশা উন্নত অনমনীয়তা গ্রহণ করে। এটি অক্ষর ক্যাসেট চার সেট দিয়ে সজ্জিত করা হয়, যা প্রোগ্রাম নিয়ন্ত্রণ মাধ্যমে নির্বাচন করা হয়,এবং মার্কিং দূরত্ব অবাঞ্ছিতভাবে সেট করা যেতে পারেঅতিরিক্তভাবে, একটি ডিস্ক টাইপ চিহ্নিতকরণ পদ্ধতি একটি ঐচ্ছিক কনফিগারেশন হিসাবে উপলব্ধ।ডিস্ক মার্কিং সিস্টেমটি অক্ষরের 10 টি সারি নিয়ে গঠিত এবং ম্যানুয়াল হস্তক্ষেপ ছাড়াই অটোমেটিক অক্ষর নির্বাচন করতে দেয়, যার ফলে চিহ্নিতকরণের কার্যকারিতা উল্লেখযোগ্যভাবে উন্নত হয়।

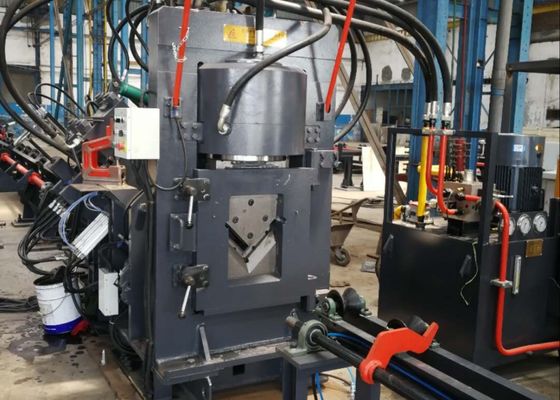

3. কাটিয়া ইউনিট একটি একক ব্লেড কাটিয়া যন্ত্রপাতি ব্যবহার করে। একটি কাঠামোগত নকশা তার শক্তিশালী কাটিয়া শক্তির জন্য স্বীকৃত। প্রতিটি কাটিয়া চক্রের সময় কোন বর্জ্য পদার্থ উৎপন্ন হয় না।এবং কাটা পৃষ্ঠ ব্যতিক্রমী neatness এবং মসৃণতা বজায় রাখে. ব্লেড হাউজিং একটি খোলা দরজা কাঠামো দিয়ে সজ্জিত করা হয়, দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপন প্রক্রিয়া সহজতর।
4. অনুভূমিক উপাদান টেবিলটি কোণ স্টিলকে ঘূর্ণনশীল উপাদান র্যাকের কাছে নিয়ে যায়। এটি একটি মোটর এবং হ্রাসকারী সমাবেশ দ্বারা চালিত হয়,ঘূর্ণমান উপাদান র্যাক ফিডিং কনভেয়র উপর কোণ ইস্পাত স্থিতিশীল স্থাপন করতে সক্ষম.
5. ওয়ার্কপিসটি সিএনসি ফিডিং ক্যারি দ্বারা clamped এবং খাওয়ানো হয়, যা চমৎকার অবস্থান সঠিকতা প্রদান করে। সিএনসি ফিডিং ক্যারি একটি সার্ভো মোটর দ্বারা চালিত হয়,ফটো ইলেকট্রিক এনকোডার ফিডব্যাক এবং বন্ধ লুপ নিয়ন্ত্রণ ক্ষমতা সঙ্গে একীভূত.
এই পরীক্ষামূলক নমুনা, কোণ স্টীল punching, কাটা, এবং চিহ্নিতকরণ উত্পাদন লাইন থেকে উত্পাদিত,কোণ ইস্পাত টাওয়ার উত্পাদন শিল্পে ব্যাপকভাবে ব্যবহৃত স্ট্যান্ডার্ড স্পেসিফিকেশন এবং প্রক্রিয়াকরণ দৃশ্যাবলী আবরণএগুলি ব্যবহারকারীদের সরঞ্জামগুলির যন্ত্রপাতি গুণমান, নির্ভুলতা কর্মক্ষমতা এবং কারিগরি মানগুলি সরাসরি মূল্যায়ন করার অনুমতি দেয়।
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers are required to withstand extreme meteorological conditions and heavy-duty loads—this equipment plays a critical role in processing the angle steel components that constitute the towers’ main frameworkএটি নির্ভরযোগ্যভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে।এই সুনির্দিষ্ট মাত্রিক নির্ভুলতা এবং শক্তিশালী সংযোগ কর্মক্ষমতা নিশ্চিত, যার ফলে ট্রান্সমিশন টাওয়ারের সামগ্রিক কাঠামোগত স্থিতিশীলতা বজায় থাকবে।
