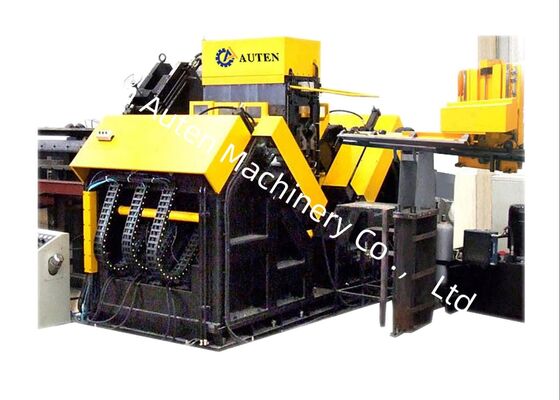

200m/মিনিট কাটিংয়ের গতি CNC এঙ্গেল ড্রিলিং এবং স্ট্যাম্পিং বড় ইস্পাত 9 CNC অক্ষ
পণ্য ব্যবহার:
এই কাস্টম-ইঞ্জিনিয়ারড সিএনসি অ্যাঙ্গেল স্টিল পাঞ্চিং প্রোডাকশন লাইনটি বিশেষভাবে বড় আকারের, উচ্চ-শক্তির কোণ ইস্পাত-এর ড্রিলিং এবং স্ট্যাম্পিং পদ্ধতির জন্য ডিজাইন করা হয়েছে—একটি মূল উপাদান যা একচেটিয়াভাবে ট্রান্সমিশন লাইন টাওয়ার তৈরিতে নিযুক্ত। প্রোডাকশন লাইন অ্যাঙ্গেল স্টিলের সমস্ত প্রয়োজনীয় ছিদ্রগুলির উচ্চ-নির্ভুলতা মেশিনিং সক্ষম করে, উচ্চতর গর্তের গুণমান, সুনির্দিষ্ট অবস্থানগত নির্ভুলতা, অসামান্য উত্পাদন দক্ষতা এবং উন্নত স্বয়ংক্রিয় কর্মক্ষমতা প্রদান করে।
প্রধান পরামিতি:
| মডেল |
JNC2532 |
ADM2532 |
ADM3635 |
| কোণ আকার (মিমি) |
100×100×10~250×250×32 |
100×100×10~360×360×35 |
| সর্বোচ্চ ফাঁকা দৈর্ঘ্য (মি) |
14 |
| তুরপুন টাকু এর টেপার |
/ |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Ф40 |
| পরিমাণ প্রতিটি পাশে ড্রিলের (পিসি) |
3 (দুই দিকে মোট 6) |
| সর্বোচ্চ স্পিন্ডেল ঘূর্ণন গতি (r/min) |
120-560, ট্রান্সডুসার স্টেপলেস সমন্বয় |
6000 |
| ড্রিলের সর্বোচ্চ কাটার গতি (মি/মিনিট) |
/ |
200 |
| সিএনসি অক্ষ |
3 |
9 |
| পিছনের চিহ্নের পরিসর (মিমি) |
50-220 (পদবিহীন) |
50-330 (পদবিহীন) |
| সর্বোচ্চ কোণ খাওয়ানোর গতি (মি/মিনিট) |
40 |
| চিহ্নিত শক্তি (kN) |
1000/1200 |
| পরিমাণ চরিত্রের গ্রুপ |
4 |
| পরিমাণ প্রতিটি দলের চরিত্রের |
18 |
| অক্ষরের দিক(মিমি) |
14×10×19 |
| ড্রিল বিট কুলিং সিস্টেম |
বাহ্যিক কুলিং |
বায়ু পরমাণুকরণ শুষ্ক অভ্যন্তরীণ কুলিং |
| প্রোগ্রামিং মোড |
Lofting সফ্টওয়্যার বা নির্দেশ প্রোগ্রামিং |
| সামগ্রিক মাত্রা (মি) |
32x7x2.5 |
34×8×3 |
34×8.9×3 |
পণ্য বৈশিষ্ট্য:
সিএনসি অ্যাঙ্গেল স্টিল ড্রিলিং প্রোডাকশন লাইনটি একটি স্বয়ংক্রিয় লোডিং সিস্টেমের সাথে সমন্বিত একটি উচ্চ ডিগ্রী অটোমেশন দ্বারা চিহ্নিত করা হয় - একটি ট্রান্সভার্স ফিডিং চ্যানেল এবং একটি রোটারি লোডিং র্যাক-একটি স্বয়ংক্রিয় আনলোডিং ইউনিট এবং একটি স্বয়ংক্রিয় উপাদান খাওয়ানোর উপাদান। সমস্ত কোণ ইস্পাত ড্রিলিং অপারেশন এবং ইস্পাত স্ট্যাম্পিং চিহ্নিতকরণ প্রক্রিয়াগুলি উত্পাদন লাইনের মাধ্যমে একক পাসে সম্পন্ন করা যেতে পারে, মেশিনিং পর্যায়ে কোনও ম্যানুয়াল জড়িত থাকার প্রয়োজন নেই। এই সেটআপটি অপারেটিং কর্মীদের জন্য শ্রমের তীব্রতাকে উল্লেখযোগ্যভাবে কমিয়ে দেয়।
কোণ ইস্পাত পাঞ্চিং এবং মার্কিং প্রোডাকশন লাইনের মার্কিং ইউনিট একটি বন্ধ-ফ্রেম কাঠামো অন্তর্ভুক্ত করে, যা ব্যতিক্রমী কাঠামোগত অনমনীয়তা এবং সামঞ্জস্যপূর্ণ কর্মক্ষম স্থিতিশীলতা প্রদান করে। মার্কিং অ্যাসেম্বলিটি মেশিনের বেসে সংযুক্ত একটি বিছানা সমর্থন, একটি চলমান বিছানা এবং একটি জলবাহী চালিত প্রেস-হেড ক্যারেক্টার বক্স দিয়ে সজ্জিত। কম্পিউটার কন্ট্রোল সিস্টেম দ্বারা প্রেরিত নির্দেশাবলীর সাথে সম্মতিতে, ইঞ্জিনিয়ারিং ড্রয়িংয়ে উল্লেখিত অবস্থানগুলিতে মার্কিং অপারেশন সঞ্চালিত হয়। মেশিনের প্রক্রিয়াকরণ পরিসর প্রসারিত করতে, একটি ম্যানুয়াল সামঞ্জস্য ব্যবস্থা অতিরিক্ত একত্রিত করা হয়েছে। এই প্রক্রিয়াটি ব্যবহার করে, চলমান দেহের উল্লম্ব অবস্থান-অর্থাৎ, অক্ষরের মাথার অবস্থান-কে সামঞ্জস্য করা যেতে পারে, বিভিন্ন স্পেসিফিকেশন জুড়ে কোণ ইস্পাত পণ্যের চিহ্নিত অবস্থানের সাথে অভিযোজন সক্ষম করে।

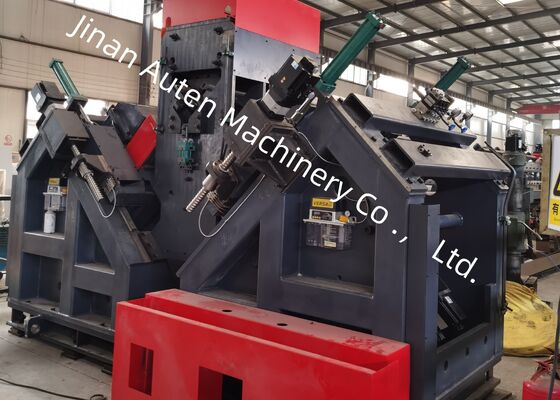

CNC ট্রান্সমিশন টাওয়ার পাঞ্চিং সরঞ্জামের ড্রিলিং প্রক্রিয়া উচ্চতর অবস্থানগত নির্ভুলতা অর্জন করে। এই প্রোডাকশন লাইনের ফিডিং মেকানিজম একটি সার্ভো মোটর দ্বারা চালিত হয়, একটি র্যাক-এন্ড-পিনিয়ন ড্রাইভ সিস্টেমের মাধ্যমে পাওয়ার ট্রান্সমিশন সম্পন্ন হয়। এটি আরও একটি র্যাক-এন্ড-পিনিয়ন সনাক্তকরণ ইউনিট এবং অবস্থানগত নির্ভুলতা প্রতিক্রিয়ার জন্য একটি অবস্থান-সেন্সিং এনকোডার দিয়ে সজ্জিত, যা সম্মিলিতভাবে একটি সম্পূর্ণ বন্ধ-লুপ নিয়ন্ত্রণ কাঠামো গঠন করে। এদিকে, অ্যাঙ্গেল স্টিলের দুটি ফ্ল্যাঞ্জ দিক বরাবর ড্রিলিং পাওয়ার হেডের চলাচল একটি সার্ভো মোটর দ্বারা চালিত হয় এবং একটি বল স্ক্রু প্রক্রিয়ার মাধ্যমে প্রেরণ করা হয়। এই কনফিগারেশনটি কোণ ইস্পাত ওয়ার্কপিসে মেশিনযুক্ত গর্তগুলির ব্যতিক্রমী অবস্থানগত নির্ভুলতা নিশ্চিত করে।
হোস্ট কম্পিউটার একটি চীনা-ভাষা ইন্টারফেস দিয়ে সজ্জিত, সাধারণ অপারেটরদের জন্য স্বজ্ঞাত অপারেবিলিটি নিশ্চিত করে। এটি ওয়ার্কপিস ডায়াগ্রাম এবং গর্তের অবস্থানগুলির সমন্বয়ের মাত্রা প্রদর্শন করার কার্যকারিতা দ্বারা সমৃদ্ধ, যার ফলে পরিদর্শন পদ্ধতিগুলি অপ্টিমাইজ করা হয়। অধিকন্তু, এটি পেশাদার প্রোগ্রামিং সফ্টওয়্যার দ্বারা উত্পন্ন ওয়ার্কপিস প্রক্রিয়াকরণ প্রোগ্রামগুলির আমদানি সমর্থন করে। হোস্ট কম্পিউটার-ভিত্তিক ব্যবস্থাপনার বাস্তবায়ন প্রক্রিয়াকরণ প্রোগ্রাম স্টোরেজ এবং পুনরুদ্ধারের দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে।
এই পরীক্ষার নমুনাগুলি ট্রান্সমিশন লাইন টাওয়ার নির্মাণে নিযুক্ত অ্যাঙ্গেল স্টিলের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন এবং হোল কনফিগারেশনের একটি বিস্তৃত বর্ণালী কভার করে। তারা সম্ভাব্য ক্লায়েন্ট বা পরিদর্শকদের সরঞ্জামের কর্মক্ষমতার ভিজ্যুয়াল যাচাইকরণের অনুমতি দেয়, যার ফলে সরঞ্জামগুলি ট্রান্সমিশন লাইন টাওয়ার উত্পাদনের ব্যবহারিক উত্পাদন প্রয়োজনীয়তা পূরণ করে কিনা তা মূল্যায়নের জন্য কংক্রিট এবং স্বজ্ঞাত রেফারেন্স প্রদান করে।
আল্ট্রা-হাই ভোল্টেজ (UHV) ট্রান্সমিশন লাইন প্রকল্পগুলিতে-যেখানে ট্রান্সমিশন টাওয়ারগুলিকে কঠোর আবহাওয়ার পরিস্থিতি এবং ভারী-শুল্ক লোড সহ্য করার প্রয়োজন হয়-এই সরঞ্জামগুলি টাওয়ারগুলির প্রাথমিক লোড-ভারবহন কাঠামোর জন্য কোণ ইস্পাত উপাদান প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি টাওয়ার বডি, ক্রস-আর্মস এবং অন্যান্য গুরুত্বপূর্ণ কাঠামোগত অংশগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর দক্ষতার সাথে ড্রিলিং এবং স্ট্যাম্পিং অপারেশন করে, অসামান্য মাত্রিক নির্ভুলতা এবং নির্ভরযোগ্য সংযোগের অখণ্ডতা নিশ্চিত করে। এর ফলে, ট্রান্সমিশন টাওয়ারের সার্বিক কাঠামোগত স্থায়িত্ব বজায় থাকে তাদের পুরো পরিষেবা জীবন চক্র জুড়ে।
