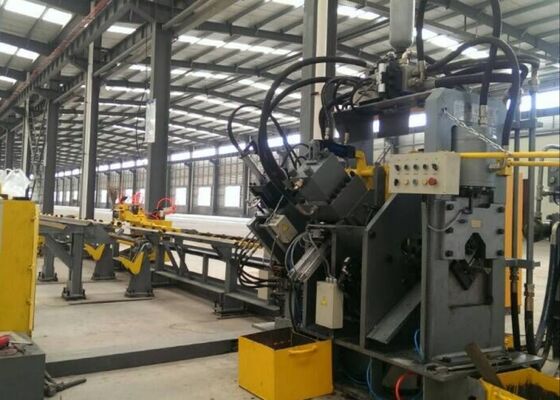

14x10x19 মিমি অক্ষর আকার CNC কোণ লাইন মেশিন Punching মার্কিং কাটিয়া মডিউল সঙ্গে
পণ্যের ভূমিকা:
জেএনসি সিরিজের উচ্চ গতির সিএনসি কোণ স্টিল পঞ্চিং, চিহ্নিতকরণ এবং কাটিয়া উত্পাদন লাইনটি মূলত মূল উপাদানগুলি যেমন একটি পঞ্চিং মডিউল, মার্কিং মডিউল, কাটিয়া মডিউল,ট্রান্সভার্সাল কনভেয়র, ঘূর্ণমান কনভেয়র, খাওয়ানো কনভেয়র, নিষ্কাশন কনভেয়র, সিএনসি খাওয়ানো ক্যারি, জলবাহী সিস্টেম, বৈদ্যুতিক সিস্টেম, এবং বায়ুসংক্রান্ত সিস্টেম।এই উত্পাদন লাইন বিশেষভাবে টাওয়ার উত্পাদন খাতে কোণ ইস্পাত স্বয়ংক্রিয় প্রক্রিয়াকরণ জন্য ডিজাইন করা হয়. এর প্রসেসিং ওয়ার্কফ্লো সংখ্যাসূচক নিয়ন্ত্রণ প্রযুক্তি দ্বারা নিয়ন্ত্রিত হয়, অত্যন্ত ব্যবহারকারী বান্ধব অপারেবিলিটি গর্বিত। এটি স্বয়ংক্রিয়, উচ্চ নির্ভুলতা, মাল্টি-টাইপ,এবং বড় আকারের উৎপাদন.
স্পেসিফিকেশনঃ
| মডেল |
JNC1010 |
JNC1412 |
JNC1616 |
JNC2020 |
| কোণের আকার (মিমি) |
40x40x3~
100x100x10 |
40x40x3~
140x140x12 |
40x40x3~
160x160x16 |
৫০x৫০x৪
২০০x২০০x২০ |
| সর্বাধিক. পঞ্চিং (দিয়াট. х থাই.) (মিমি) |
Φ26x10 |
Φ২৬x১২ |
Φ২৬x১৬ |
Φ26x20 |
| পার্সনিং ফোর্স (কেএন) |
630 |
৬৩০/১০০০ |
1000 |
১০০০/১২০০ |
| মার্কিং ফোর্স (কেএন) |
630 |
৬৩০/১০০০ |
1000 |
১০০০/১২০০ |
| কাটা শক্তি (কেএন) |
1000 |
2000 |
3000 |
2200/4300 |
| সর্বাধিক ফাঁকা দৈর্ঘ্য (মি) |
12 |
12 |
14 |
14 |
| সমাপ্তির সর্বোচ্চ দৈর্ঘ্য (মি) |
8 |
8 |
12 |
12 |
| প্রতি পাশে পাঞ্চ |
2 |
২ অথবা ৩ |
3 |
3 |
| চিহ্নিতকরণ অক্ষরের গ্রুপ |
4 |
4 |
4 |
4 |
| গ্রুপ প্রতি অক্ষরের সংখ্যা |
12 |
12/18 |
18 |
18 |
| অক্ষরের আকার ((মিমি) |
১৪x১০x১৯ |
| সিএনসি অক্ষ |
3 |
| কাটিয়া মোড |
একক ব্লেড |
ডাবল ব্লেড বা সিঙ্গল ব্লেড |
| ঠান্ডা করার পদ্ধতি |
জল শীতল/বায়ু শীতল/তেল শীতল |
| এঙ্গেল ফিডিং গতি (মি/মিনিট) |
80 |
80 |
80 |
60 |
| প্রোগ্রামিং মোড |
লফটিং সফটওয়্যার বা নির্দেশ প্রোগ্রামিং |
| সামগ্রিক মাত্রা (মি) |
প্রায় ২৫x৬.৫x২5 |
প্রায় ২৫x৬.৫x২5 |
প্রায় ৩২x৭x৩ |
প্রায় ৩২x৭x৩ |
উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে।
পণ্যের বৈশিষ্ট্যঃ
1. প্যান্সিং ইউনিট দুটি বা তিনটি সেট দিয়ে সজ্জিত করা হয়, এবং এটি তিনটি ধরণের প্যান্সিংয়ের সাথে কনফিগার করা যেতে পারে যার আলাদা ব্যাসার্ধ রয়েছে।Punching মরা তিন সেট spacing সামঞ্জস্য করার জন্য সংখ্যাসূচক নিয়ন্ত্রণ মাধ্যমে অবস্থিত হয়. এই ইউনিট উভয় বৃত্তাকার গর্ত এবং স্ফটিক গর্ত punching করতে সক্ষম. তার উচ্চ খাওয়ানো এবং punching গতি উত্পাদন দক্ষতা বৃদ্ধি; কোণ ইস্পাত জন্য 50 × 50 × 4mm স্পেসিফিকেশন সঙ্গে,আউটপুট আট ঘন্টার কাজের শিফটে 9 ~ 10 টন অর্জন করে.
2. মার্কিং ইউনিট একটি বন্ধ কাঠামোগত নকশা গ্রহণ করে, চমৎকার অনমনীয়তা প্রদান করে। এটি চারটি অক্ষর ক্যাসেট সেট দিয়ে সজ্জিত করা হয় যা প্রোগ্রাম নিয়ন্ত্রণের মাধ্যমে নির্বাচন করা হয়,এবং মার্কিং দূরত্ব ইচ্ছা সেট করা যেতে পারেউপরন্তু, একটি ডিস্ক টাইপ চিহ্নিতকরণ পদ্ধতি একটি ঐচ্ছিক কনফিগারেশন হিসাবে দেওয়া হয়।ডিস্ক মার্কিং সিস্টেমটি অক্ষরের 10 টি সারি নিয়ে গঠিত এবং ম্যানুয়াল অপারেশন ছাড়াই অটোমেটিক অক্ষর নির্বাচন করতে সক্ষম করে, যার ফলে চিহ্নিতকরণের কার্যকারিতা উল্লেখযোগ্যভাবে বৃদ্ধি পায়।
3. কাটিয়া ইউনিট একটি একক ব্লেড কাটিয়া সিস্টেম ব্যবহার করে। একটি প্রকৌশল নকশা তার উচ্চ কাটিয়া শক্তি জন্য পরিচিত। প্রতিটি কাটিয়া চক্র কোন বর্জ্য উপাদান উৎপন্ন করে না,এবং ফলে কাটা পৃষ্ঠ ব্যতিক্রমী পরিষ্কার এবং মসৃণ থাকেব্লেড হাউজিং একটি খোলা দরজা নকশা দিয়ে সজ্জিত করা হয়, যা দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপন পদ্ধতি সক্ষম করে।
4. অনুভূমিক উপাদান টেবিলটি কোণ স্টিলকে ঘূর্ণনশীল উপাদান র্যাকের কাছে পরিবহন করে। একটি মোটর এবং হ্রাস গিয়ার সিস্টেম দ্বারা চালিত,ঘূর্ণন উপাদান র্যাক খাওয়ানো conveyor উপর কোণ ইস্পাত সঠিক এবং স্থিতিশীল স্থাপন নিশ্চিত.
5. workpiece নিরাপদে clamped হয় এবং CNC খাওয়ানো ক্যারি দ্বারা খাওয়ানো হয়, যা উচ্চতর পজিশনিং যথার্থতা প্রদান করে।ফিডব্যাক এবং ক্লোজ লুপ কন্ট্রোল ফাংশনগুলির জন্য একটি ফটো ইলেকট্রিক এনকোডার অন্তর্ভুক্ত করে.

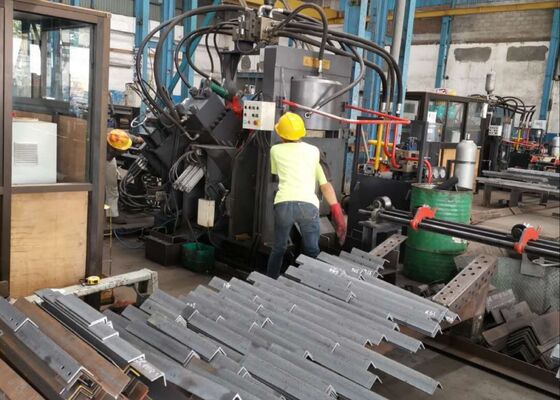

এই পরীক্ষার নমুনা, কোণ স্টীল punching, কাটা, এবং চিহ্নিতকরণ উত্পাদন লাইন থেকে প্রাপ্ত,কোণ ইস্পাত টাওয়ার উত্পাদন ক্ষেত্রে সাধারণত ব্যবহৃত স্ট্যান্ডার্ড স্পেসিফিকেশন এবং প্রক্রিয়াকরণ দৃশ্যাবলী অন্তর্ভুক্তএগুলি ব্যবহারকারীদের সরঞ্জামগুলির যন্ত্রপাতি গুণমান, নির্ভুলতা ক্ষমতা এবং কাজের মান সরাসরি মূল্যায়ন করতে সক্ষম করে।
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must endure extreme weather conditions and significant load-bearing requirements—this equipment is essential for processing the angle steel components that form the towers' primary frameworkএটি টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য সমালোচনামূলক কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর দক্ষতার সাথে ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে।এই সঠিক মাত্রিক নির্ভুলতা এবং শক্তিশালী সংযোগ অখণ্ডতা গ্যারান্টি, যার ফলে ট্রান্সমিশন টাওয়ারের সামগ্রিক কাঠামোগত স্থিতিশীলতা নিশ্চিত হয়।
