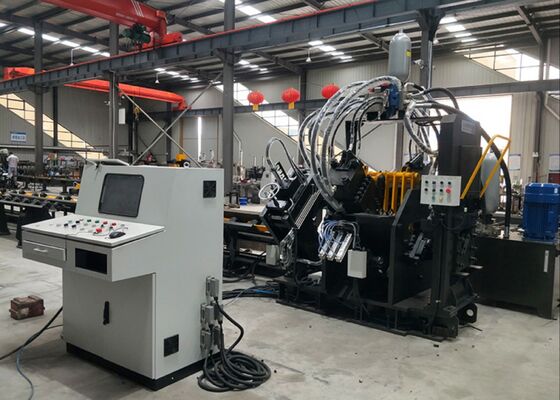

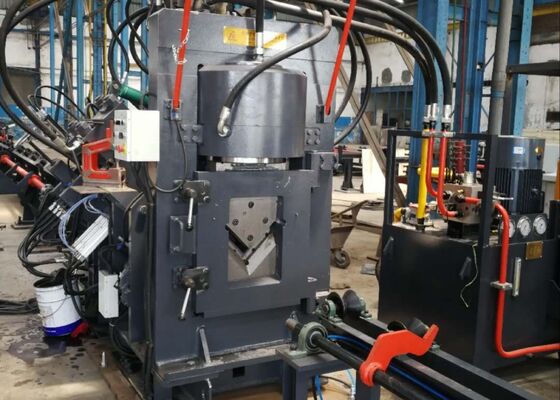

সিএনসি এঙ্গেল লাইন মেশিন পাঞ্চিং সক্ষম চিহ্নিতকরণ এবং কাটিয়া ইস্পাত উপাদান 140 * 140mm

সিএনসি এঙ্গেল লাইন মেশিন পাঞ্চিং সক্ষম চিহ্নিতকরণ এবং কাটিয়া ইস্পাত উপাদান 140 * 140mm


প্রযোজ্য শিল্প:

এই মেশিনটি একটি বিশেষভাবে নির্মিত, শিল্প-নির্দিষ্ট সমাধান যা কেবলমাত্র কোণ ইস্পাত পঞ্চিং, চিহ্নিতকরণ এবং অসামান্য নির্ভুলতার সাথে কাটিয়া অপারেশন সম্পাদনের জন্য ডিজাইন করা হয়েছে।এটি কোণ ইস্পাত টাওয়ার শিল্পের মূল প্রক্রিয়াকরণের চাহিদা পূরণের জন্য সাবধানে ডিজাইন করা হয়েছে যেখানে উপাদানগুলির নির্ভুলতা কাঠামোগত অখণ্ডতা বজায় রাখার জন্য গুরুত্বপূর্ণঅপ্টিমাইজড প্রসেসিং অ্যালগরিদমকে একীভূত করে, মেশিনটি কোণ ইস্পাত অংশগুলির সুনির্দিষ্ট এবং দক্ষ হ্যান্ডলিং নিশ্চিত করে, যা টাওয়ার উত্পাদনের জন্য অত্যাবশ্যক,এর ফলে উচ্চমানের টাওয়ার স্ট্রাকচারগুলির ধারাবাহিক উত্পাদনকে সমর্থন করা.

স্পেসিফিকেশনঃ

পণ্যের গঠনঃ

এই সরঞ্জাম প্রধানত একটি তির্যক কনভেয়র, একটি ঘোরানো লোডিং সিস্টেম, একটি ফিড কনভেয়র, একটি সিএনসি ফিডিং ক্যারেজ, একটি punching মডিউল,একটি চিহ্নিতকরণ মডিউল, একটি কাটিয়া মডিউল, এবং একটি আনলোডিং কনভেয়র। উপরন্তু, এটি বিভিন্ন সহায়ক অংশের সাথে জলবাহী, বৈদ্যুতিক এবং বায়ুসংক্রান্ত উপাদানগুলির মতো গুরুত্বপূর্ণ সমর্থন সিস্টেমগুলিকে একত্রিত করে।একটি সম্পূর্ণ সমন্বিত প্রক্রিয়াকরণ ব্যবস্থা তৈরি করা যা নির্ভরযোগ্য এবং দক্ষ কর্মক্ষমতা নিশ্চিত করে.


পণ্যের বৈশিষ্ট্যঃ

1কন্ট্রোল অ্যান্ড ড্রাইভ সিস্টেম
সরঞ্জাম servo- মোটর চালিত খাওয়ানো সঙ্গে সমন্বয়ে CNC প্রযুক্তি অন্তর্ভুক্ত, অপ্টিমাইজড অপারেশন দক্ষতা এবং workpieces ধ্রুবক নির্ভুলতা নিশ্চিত।,বায়ুসংক্রান্ত এবং বৈদ্যুতিক উপাদানগুলি প্রতিষ্ঠিত আন্তর্জাতিক সরবরাহকারীদের কাছ থেকে আসে, যা পুরো সিস্টেমের নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

2. পঞ্চ এন্ড ডাই কনফিগারেশন
প্রতিটি পাশ তিনটি সেট punches এবং dies সঙ্গে সজ্জিত করা হয়, তিনটি বিভিন্ন punch ব্যাসার্ধ হ্যান্ডেল করতে সক্ষম। একটি পিএলসি দ্বারা নিয়ন্ত্রিত, এই সেট একযোগে punching রেফারেন্স পয়েন্ট সামঞ্জস্য করার জন্য কাজ,এর ফলে বিভিন্ন প্রক্রিয়াকরণের প্রয়োজনীয়তা পূরণ করা সম্ভব হবে।

3মানব-মেশিন ইন্টারফেস ও প্রোগ্রামিং
সিস্টেমটি দ্বিভাষিক চীনা-ইংরেজি ইন্টারফেসের সাথে সজ্জিত, ব্যবহারকারী-বান্ধব অপারেশন নিশ্চিত করে এবং ওয়ার্কপিস অঙ্কন প্রদর্শন সমর্থন করে। প্রোগ্রামিং ওয়ার্কফ্লো সহজতর করা হয়,যন্ত্রপাতিকে সরাসরি CAD সফটওয়্যার দ্বারা উত্পন্ন প্রোগ্রাম ডেটা প্রক্রিয়া করার অনুমতি দেয়প্রোগ্রাম সেটআপের সময়, শুধুমাত্র মূল পরামিতিগুলি যেমন ওয়ার্কপিসের মাত্রা, গর্তের ব্যাসার্ধ, রেফারেন্স পয়েন্ট এবং পরিমাণগুলি ইনপুট করা প্রয়োজন, যা অপারেশনাল জটিলতা হ্রাস করে।

4সিএনসি ফিড ক্যারিয়ার এবং কন্ট্রোল
সিএনসি ফিড ক্যারি একটি সার্ভো মোটর দ্বারা চালিত হয়, একটি ফটো ইলেকট্রিক এনকোডার অবিচ্ছিন্ন রিয়েল-টাইম ফিডব্যাক প্রদান করে।একটি বন্ধ-চক্র নিয়ন্ত্রণ সিস্টেম গতিশীলভাবে ক্যারেজের আন্দোলন সামঞ্জস্য করার জন্য ব্যবহৃত হয়, পুরো মেশিনিং প্রক্রিয়া জুড়ে সঠিক অবস্থান নিশ্চিত করে।

5. স্বয়ংক্রিয় প্রক্রিয়া এবং আনলোডিং
চিহ্নিতকরণ, পঞ্চিং, এবং কাটিয়া অপারেশন সম্পূর্ণরূপে স্বয়ংক্রিয়, ব্যাপকভাবে ম্যানুয়াল হস্তক্ষেপ প্রয়োজন হ্রাস।সমস্ত সমাপ্ত কোণ ইস্পাত উপাদান একটি বায়ুসংক্রান্ত ফ্লিপিং প্রক্রিয়া মাধ্যমে আনলোড করা হয়, কার্যকরভাবে অপারেটরদের কাজের চাপ হ্রাস এবং সামগ্রিক উৎপাদন দক্ষতা উন্নত।

6কন্ট্রোল সিস্টেম কনফিগারেশন ও ফাংশন
কন্ট্রোল সিস্টেমে একটি কেন্দ্রীয় কম্পিউটার, সিএনসি সিস্টেম, সার্ভো মোটর, পিএলসি, বহিরাগত সনাক্তকরণ সেন্সর এবং অন্যান্য অবিচ্ছেদ্য উপাদান রয়েছে।প্রক্রিয়াকরণ কাজগুলি ওয়ার্কপিসের মাত্রাগুলির একটি সহজ ইনপুট দিয়ে শুরু করা যেতে পারে, অপারেশনাল পদ্ধতি অপ্টিমাইজ করা। উপরন্তু, প্রোগ্রামগুলি ওয়ার্কপিস আইডেন্টিফায়ারগুলির উপর ভিত্তি করে সংরক্ষণ, নির্বাচন, প্রদর্শন এবং প্রেরণ করা যেতে পারে, নমনীয় উত্পাদন পরিচালনা সহজতর করে।

7. মার্কিং ইউনিট
চিহ্নিতকরণ ইউনিটটি একটি বন্ধ ফ্রেম কাঠামোর সাথে ডিজাইন করা হয়েছে, যা স্থিতিশীল এবং ধারাবাহিক চিহ্নিতকরণের পারফরম্যান্সের জন্য দুর্দান্ত অনমনীয়তা নিশ্চিত করে। এটি চারটি অক্ষর বাক্সের সাথে সজ্জিত,প্রোগ্রামের মাধ্যমে পরিচালিত নির্বাচন, বহুমুখী চিহ্নিতকরণ ক্ষমতা প্রদান করে। চিহ্নিতকরণ রেফারেন্স পয়েন্ট সম্পূর্ণরূপে সামঞ্জস্যযোগ্য, এটি বিভিন্ন প্রক্রিয়াকরণ চাহিদা পূরণ করার অনুমতি দেয়।

এই নমুনাগুলি, যা কোণ স্টিল টাওয়ার শিল্পের মধ্যে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণ দৃশ্যকল্পগুলিকে প্রতিফলিত করে, ব্যবহারকারীদের সরাসরি সরঞ্জামগুলির প্রক্রিয়াকরণের গুণমান মূল্যায়ন করতে সক্ষম করে,সঠিকতা, এবং কারিগরি দক্ষতা। এগুলি সরঞ্জামগুলির পারফরম্যান্সের মূল্যায়ন এবং নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার সাথে এর সারিবদ্ধতার জন্য একটি বাস্তব মানদণ্ড হিসাবে কাজ করে, এইভাবে অবগত,সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য ডেটা-চালিত সিদ্ধান্ত গ্রহণ.

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand severe weather conditions and significant loads—this equipment is crucial for processing the angle steel components that form the core framework of the towersএটি নির্ভরযোগ্যভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত অংশগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,সুনির্দিষ্ট মাত্রা এবং সুরক্ষিত সংযোগ নিশ্চিত করা যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা বজায় রাখে.
