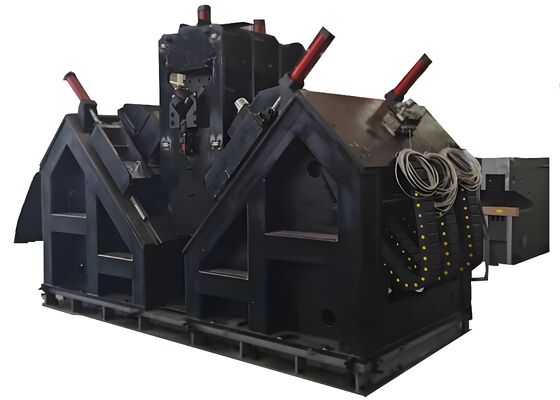

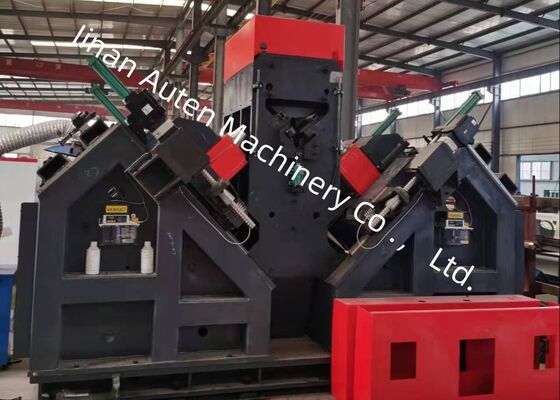

14m দৈর্ঘ্যের ফাঁকা Cnc অ্যাঙ্গেল স্টিল মেটাল ড্রিলিং মেশিন লাইন প্রতিটি গ্রুপে 18 অক্ষর
পণ্য ব্যবহার:
CNC অ্যাঙ্গেল ড্রিলিং এবং মার্কিং মেশিন লাইনটি ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত বড়, উচ্চ-শক্তির কোণ ইস্পাত ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য ডিজাইন করা হয়েছে। এই সিস্টেমটি উচ্চতর গর্তের গুণমান এবং অবস্থানগত নির্ভুলতা নিশ্চিত করে, কোণ ইস্পাতের সমস্ত গর্তের সুনির্দিষ্ট ড্রিলিংকে সহজতর করে। তদ্ব্যতীত, এটি উন্নত উত্পাদন দক্ষতা এবং উচ্চ স্তরের অটোমেশন সরবরাহ করে।
প্রধান পরামিতি:
| মডেল |
JNC2532 |
ADM2532 |
ADM3635 |
| কোণ আকার (মিমি) |
100×100×10~250×250×32 |
100×100×10~360×360×35 |
| সর্বোচ্চ ফাঁকা দৈর্ঘ্য (মি) |
14 |
| তুরপুন টাকু এর টেপার |
/ |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Ф40 |
| পরিমাণ প্রতিটি পাশে ড্রিলের (পিসি) |
উভয় দিকে মোট 3 6) |
| সর্বোচ্চ স্পিন্ডেল ঘূর্ণন গতি (r/min) |
120-560, ট্রান্সডুসার স্টেপলেস সমন্বয় |
6000 |
| ড্রিলের সর্বোচ্চ কাটার গতি (মি/মিনিট) |
/ |
200 |
| সিএনসি অক্ষ |
3 |
9 |
| পিছনের চিহ্নের পরিসর (মিমি) |
50-220 (পদবিহীন) |
50-330 (পদবিহীন) |
| সর্বোচ্চ কোণ খাওয়ানোর গতি (মি/মিনিট) |
40 |
| চিহ্নিত শক্তি (kN) |
1000/1200 |
| পরিমাণ চরিত্রের গ্রুপ |
4 |
| পরিমাণ প্রতিটি দলের চরিত্রের |
18 |
| অক্ষরের দিক(মিমি) |
14×10×19 |
| ড্রিল বিট কুলিং সিস্টেম |
বাহ্যিক কুলিং |
বায়ু পরমাণুকরণ শুষ্ক অভ্যন্তরীণ কুলিং
|
| প্রোগ্রামিং মোড |
Lofting সফ্টওয়্যার বা নির্দেশ প্রোগ্রামিং |
| সামগ্রিক মাত্রা (মি) |
32x7x2.5 |
34×8×3 |
34×8.9×3 |
পণ্য বৈশিষ্ট্য:
1. উচ্চ-স্তরের অটোমেশন। উত্পাদন লাইনটি একটি স্বয়ংক্রিয় লোডিং সিস্টেম (একটি অনুভূমিক ফিডিং চ্যানেল এবং একটি ঘূর্ণায়মান লোডিং র্যাক সমন্বিত), একটি স্বয়ংক্রিয় আনলোডিং সিস্টেম এবং একটি স্বয়ংক্রিয় খাওয়ানোর ব্যবস্থা দ্বারা সজ্জিত। কোণ ইস্পাত উপর সমস্ত তুরপুন এবং ইস্পাত স্ট্যাম্পিং অপারেশন এই লাইনে একটি একক প্রক্রিয়ায় সঞ্চালিত হয়। সম্পূর্ণ ওয়ার্কফ্লো সম্পূর্ণরূপে স্বয়ংক্রিয়, ম্যানুয়াল হস্তক্ষেপের প্রয়োজনীয়তা দূর করে এবং অপারেটরদের জন্য শ্রমের তীব্রতা উল্লেখযোগ্যভাবে হ্রাস করে।
2. ড্রিলিং টাকুটি একটি তাইওয়ান BT40 নির্ভুল টাকু (অভ্যন্তরীণ কুল্যান্ট সহ) দিয়ে সজ্জিত, অসামান্য ড্রিলিং দক্ষতা এবং নির্ভুলতার গ্যারান্টি দেয়। ড্রিলিং ইউনিটটি ছয়টি সিএনসি ড্রিলিং হেড দিয়ে সজ্জিত, কোণ স্টিলের প্রতিটি উইংয়ে তিনটি অবস্থান করে। উভয় পাশের সংশ্লিষ্ট মাথা একই ব্যাসের গর্ত ড্রিলিং করতে সক্ষম এবং কোণ ইস্পাত উইংসের উপরের প্রান্ত থেকে অভিন্ন দূরত্বে।
3. সফ্টওয়্যারটিতে একটি দ্বিভাষিক চাইনিজ/ইংরেজি ইন্টারফেস রয়েছে, যা নির্বিঘ্ন অপারেশন এবং ওয়ার্কপিস অঙ্কন প্রদর্শন করার ক্ষমতা প্রদান করে।
4. প্রোগ্রামিং সহজবোধ্য এবং দক্ষ; প্রোগ্রাম কনফিগার করার সময় ব্যবহারকারীদের শুধুমাত্র ওয়ার্কপিসের মাত্রা, গর্তের ব্যাস, ব্যবধান এবং পরিমাণ ইনপুট করতে হবে। বিকল্পভাবে, CAD/CAM লফটিং সফ্টওয়্যার সরাসরি ফাইল রূপান্তরের জন্য ব্যবহার করা যেতে পারে। সিস্টেমটি TEKLA সফ্টওয়্যার দ্বারা উত্পন্ন NC1 ফাইলগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।
5. মূল হাইড্রোলিক, বায়ুসংক্রান্ত, এবং বৈদ্যুতিক উপাদানগুলি সু-প্রতিষ্ঠিত, উচ্চ-মানের ব্র্যান্ডগুলি থেকে সংগ্রহ করা হয়।
6. সিস্টেমে ত্রুটি সনাক্তকরণের জন্য একটি সমন্বিত স্ব-নির্ণয়ের বৈশিষ্ট্য রয়েছে।
7. শিয়ারিং ইউনিট একটি ঐচ্ছিক বৈশিষ্ট্য হিসাবে দেওয়া হয় এবং একটি ডুয়াল-ব্লেড কাটার প্রক্রিয়া ব্যবহার করে।
এই নমুনাগুলি ট্রান্সমিশন লাইন টাওয়ার নির্মাণে প্রায়শই ব্যবহৃত অ্যাঙ্গেল স্টিলের বিভিন্ন স্ট্যান্ডার্ড স্পেসিফিকেশন এবং হোল কনফিগারেশন কভার করে। তারা সম্ভাব্য ব্যবহারকারী বা পরিদর্শকদের দৃশ্যমানভাবে সরঞ্জামের কর্মক্ষমতা মূল্যায়ন করতে সক্ষম করে, কংক্রিট এবং সরাসরি রেফারেন্স প্রদান করে যে সরঞ্জামগুলি ট্রান্সমিশন লাইন টাওয়ার তৈরির জন্য ব্যবহারিক উত্পাদন প্রয়োজনীয়তাগুলিকে সন্তুষ্ট করে কিনা তা নির্ধারণ করতে।
আল্ট্রা-হাই ভোল্টেজ (UHV) ট্রান্সমিশন লাইন নির্মাণে, যেখানে ট্রান্সমিশন টাওয়ারগুলি চরম আবহাওয়া এবং উল্লেখযোগ্য লোডের সংস্পর্শে আসে, এই সরঞ্জামটি টাওয়ারের প্রাথমিক লোড-ভারবহন কাঠামোর জন্য কোণ ইস্পাত উপাদান প্রক্রিয়াকরণে গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি টাওয়ার বডি, ক্রস-আর্মস এবং অন্যান্য প্রয়োজনীয় কাঠামোগত উপাদানগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর দক্ষতার সাথে ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি সম্পাদন করে, সুনির্দিষ্ট মাত্রিক নির্ভুলতা এবং নির্ভরযোগ্য সংযোগের অখণ্ডতা নিশ্চিত করে। ফলস্বরূপ, এটি তাদের পরিষেবা জীবন জুড়ে ট্রান্সমিশন টাওয়ারগুলির দীর্ঘমেয়াদী কাঠামোগত শক্তি এবং স্থিতিশীলতাকে সমর্থন করে।
