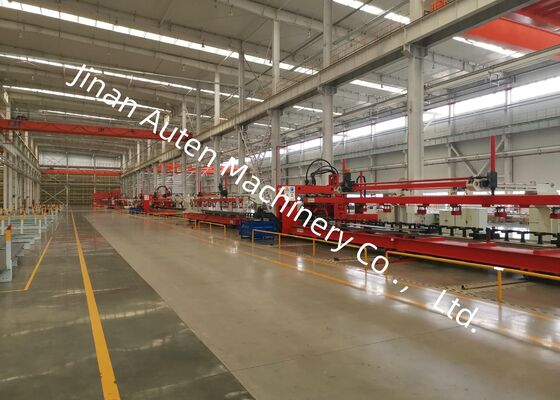

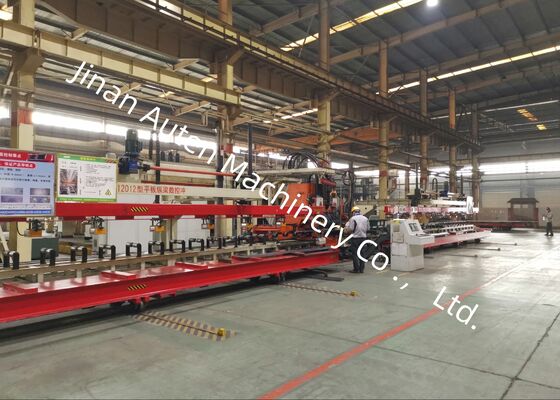

25টি মডিউল CNC লাইট ট্রাক বিম পাঞ্চিং মেশিন, পুরু অনুদৈর্ঘ্য বিম সহ 8000 মিমি দৈর্ঘ্য
প্রয়োগ:
আমাদের কোম্পানি উন্নত, উচ্চ-দক্ষতা এবং উচ্চ-নির্ভুলতার একটি স্বয়ংক্রিয় শীট মেটাল প্রক্রিয়াকরণ ব্যবস্থা ডিজাইন ও তৈরি করেছে, যা বিশেষভাবে উচ্চ-শক্তির স্বয়ংচালিত অনুদৈর্ঘ্য বিমের পাঞ্চিংয়ের জন্য তৈরি করা হয়েছে। এই প্রোডাকশন লাইনটি বিশেষ যানবাহন, যেমন খনির ট্রাক এবং অন্যান্য ভারী-শুল্ক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত অতি-প্রশস্ত এবং অতি-পুরু অনুদৈর্ঘ্য বিম প্রক্রিয়াকরণের জন্য আদর্শ।
প্রধান প্রযুক্তিগত পরামিতি:
| নং। |
নাম |
মান |
| 1 |
নামমাত্র বল |
1200KN |
| 2 |
প্রক্রিয়াকরণ প্লেটের আকার এবং পরিসীমা |
| 3 |
দৈর্ঘ্য |
4000～8000mm |
| প্রস্থ |
200～550mm |
| বেধ |
3～6mm |
| আগত শীট উপাদানের কাস্তে বাঁক |
≤7mm/10m |
| X-অক্ষের শীটের অসমতা |
≤10mm/1000mm ,≤20mm/8000mm |
| Y-অক্ষের শীটের অসমতা |
5mm |
| শীট ওয়ার্পিং |
≤50mm |
| শীট উপাদানের যান্ত্রিক বৈশিষ্ট্য |
σb=510～850N/mm2 |
| 4 |
সর্বোচ্চ পাঞ্চিং ব্যাস |
φ60mm |
| 5 |
মডিউলের সংখ্যা |
25 |
| 6 |
সর্বোচ্চ গতি |
| X-অক্ষ |
সর্বোচ্চ=50m/min |
| Y-অক্ষ |
সর্বোচ্চ=30m/min |
| 7 |
প্রক্রিয়াকরণ নির্ভুলতা |
| X-অক্ষ |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Y-অক্ষ |
±0.2 mm / 600 mm |
| 8 |
প্রক্রিয়াকরণ পদ্ধতি |
পরিস্রাবণ |
| 9 |
রেফারেন্স |
X-অক্ষ প্লেটের দৈর্ঘ্য বরাবর, এবং ছিদ্রের X-স্থানাঙ্ক প্লেটের প্রান্তের উপর ভিত্তি করে; Y-অক্ষ প্লেটের প্রস্থ, এবং রেফারেন্স কেন্দ্র লাইন।
|
| 11 |
অপারেটিং মোড |
ম্যানুয়াল, স্বয়ংক্রিয় |
পণ্যের বৈশিষ্ট্য
1. কন্ট্রোল সিস্টেমে SIEMENS 828D CNC সিস্টেম রয়েছে, যা সার্ভো মোটর-চালিত ফিডিং দ্বারা পরিপূরক। এই সেটআপটি সর্বোত্তম কার্যকরী দক্ষতা নিশ্চিত করে এবং ওয়ার্কপিস জুড়ে ধারাবাহিক নির্ভুলতা বজায় রাখে।
2. ফিডিং সাপোর্ট রোলারে একটি সার্ভো-চালিত সেন্ট্রাল সেন্টারিং ডিভাইস স্থাপন করা হয়েছে, যা বিভিন্ন ক্রস-সেকশন সহ প্লেটগুলিকে কার্যকরভাবে প্রক্রিয়া করতে দেয়, 0 থেকে 200 মিমি পর্যন্ত উচ্চতার পার্থক্যকে মিটমাট করে।
3. সিস্টেমটি বিভিন্ন ব্যাসের 25টি পর্যন্ত ছাঁচ মিটমাট করার জন্য ডিজাইন করা হয়েছে, একটি দ্রুত এবং ব্যবহারকারী-বান্ধব ছাঁচ ইনস্টলেশন প্রক্রিয়া সহ।
4. প্লেট লোড করা, পাঞ্চিং এবং আনলোড করা সম্পূর্ণরূপে স্বয়ংক্রিয়, যা শ্রমের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে কমিয়ে দেয় এবং কার্যকরী দক্ষতা বাড়ায়।
5. বর্জ্য পদার্থ স্বয়ংক্রিয়ভাবে বের করা হয় এবং সংগ্রহ করা হয়, যা একটি সুবিন্যস্ত এবং দক্ষ উত্পাদন প্রক্রিয়া নিশ্চিত করে।
6. স্বয়ংক্রিয় প্রোগ্রামিং সফ্টওয়্যার AUTOCAD বা অন্যান্য CAD অ্যাপ্লিকেশন দ্বারা তৈরি করা গ্রাফিক্স সরাসরি আমদানি করতে সক্ষম। একটি ব্যবহারকারী-বান্ধব হিউম্যান-মেশিন ইন্টারফেসের মাধ্যমে, এটি মেশিন টুল প্রক্রিয়াকরণ প্রোগ্রামগুলির স্বয়ংক্রিয় তৈরিকে সহজতর করে, এইভাবে সময় বাঁচায় এবং ত্রুটির সম্ভাবনা কমিয়ে দেয়।
প্রদর্শনীতে এই প্রোডাকশন লাইন দ্বারা উত্পাদিত সমাপ্ত অনুদৈর্ঘ্য বিম নমুনাগুলির একটি কিউরেটেড সংগ্রহ রয়েছে, যা খনির ট্রাক এবং বিশেষ যানবাহনে ব্যবহৃত বিভিন্ন স্পেসিফিকেশন উপস্থাপন করে। এই নমুনাগুলি ছিদ্রের অবস্থানের নির্ভুলতা, পাঞ্চ করা প্রান্তগুলির মসৃণতা এবং সামগ্রিক কাঠামোগত অখণ্ডতাকে কার্যকরভাবে তুলে ধরে, যা ক্লায়েন্ট এবং পরিদর্শকদের সরঞ্জামের যন্ত্রের ক্ষমতা দৃশ্যমানভাবে মূল্যায়ন করতে দেয়।
এই মেশিনটি স্বয়ংচালিত সেক্টরের ফ্ল্যাট অনুদৈর্ঘ্য বিমের উপর পাঞ্চিং অপারেশনের জন্য বিশেষভাবে ডিজাইন করা একটি বিশেষ সরঞ্জাম। এটি প্রাথমিকভাবে ট্রাক এবং বিশেষ যানবাহনের প্রধান বিম প্রক্রিয়াকরণের উদ্দেশ্যে তৈরি করা হয়েছে, এই ভারী-শুল্ক, কাস্টম-ডিজাইন করা স্বয়ংচালিত লোড-বহনকারী উপাদানগুলির কাঠামোগত সমাবেশ প্রয়োজনীয়তা পূরণের জন্য সুনির্দিষ্ট ছিদ্র গঠন নিশ্চিত করে।
