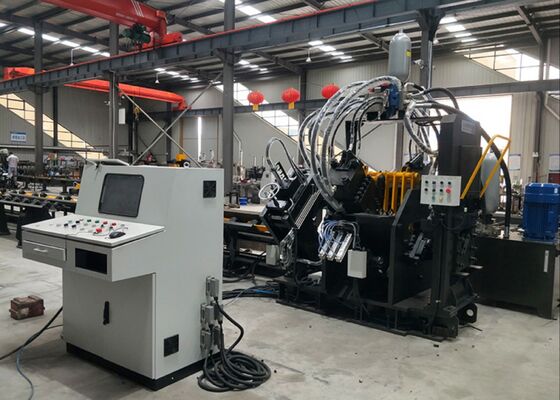

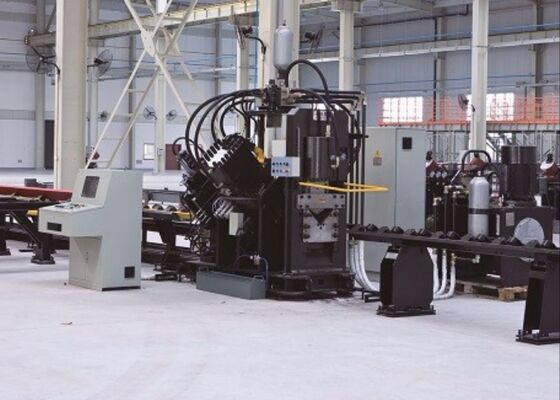

JNC1010 মডেল উচ্চ গতির CNC পাঞ্চিং, মার্কিং এবং অ্যাঙ্গেল ব্যবহারের জন্য কাটিং মেশিন
পণ্য পরিচিতি:
JNC সিরিজের উচ্চ গতির CNC অ্যাঙ্গেল পাঞ্চিং, মার্কিং এবং কাটিং প্রোডাকশন লাইন প্রধানত পাঞ্চিং ইউনিট, মার্কিং ইউনিট, কাটিং ইউনিট, অনুভূমিক পরিবাহক, ঘূর্ণায়মান পরিবাহক, ফিডিং পরিবাহক, আনলোডিং পরিবাহক, CNC ফিডিং ক্যারেজ, জলবাহী সিস্টেম, বৈদ্যুতিক সিস্টেম, বায়ুসংক্রান্ত সিস্টেম ইত্যাদি দ্বারা গঠিত। এই প্রোডাকশন লাইনটি প্রধানত টাওয়ার শিল্পে অ্যাঙ্গেল স্টিলের স্বয়ংক্রিয় প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়। প্রক্রিয়াকরণ প্রক্রিয়াটি সংখ্যাসূচকভাবে নিয়ন্ত্রিত এবং অপারেশনটি খুবই সুবিধাজনক। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা, বহু-বৈচিত্র্য এবং ব্যাপক উৎপাদন উপলব্ধি করতে পারে।
পণ্যের পরামিতি:
| মডেল |
JNC1010 |
| অ্যাঙ্গেলের আকার (মিমি) |
40х40х3~100х100х10 |
| সর্বোচ্চ পাঞ্চিং (ব্যাস x বেধ) (মিমি) |
Φ26х10 |
| পাঞ্চিং ফোর্স (kN) |
630 |
| মার্কিং ফোর্স (kN) |
630 |
| কাটিং ফোর্স (kN) |
1000 |
| সর্বোচ্চ ব্ল্যাঙ্কের দৈর্ঘ্য (মি) |
12 |
| সমাপ্ত অংশের সর্বোচ্চ দৈর্ঘ্য (মি) |
8 |
| প্রতি পাশে পাঞ্চ |
2 |
| মার্কিং অক্ষরের গ্রুপ |
4 |
| প্রতি গ্রুপে অক্ষরের সংখ্যা |
12 |
| অক্ষরের আকার (মিমি) |
14x10x19 |
| CNC অক্ষ |
3 |
| কাটিং মোড |
একক ব্লেড |
| কুলিং পদ্ধতি |
জল কুলিং/এয়ার কুলিং/অয়েল চিলার |
| সর্বোচ্চ ফিডিং গতি (মি/মিনিট) |
80 |
| প্রোগ্রামিং মোড |
লফটিং সফটওয়্যার বা নির্দেশ প্রোগ্রামিং |
| সামগ্রিক মাত্রা (মি) |
প্রায় 25x6.5x2.5 |
| উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সমন্বয় এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্য:
1. CNC অ্যাঙ্গেল আয়রন পাঞ্চিং মেশিনে হয় তিনটি বা দুটি সেট পাঞ্চিং ইউনিট থাকে, যা বিভিন্ন ব্যাসের তিনটি ধরণের পাঞ্চ দিয়ে ইনস্টল করা যেতে পারে। তিনটি পাঞ্চিং ডাই সংখ্যাসূচক নিয়ন্ত্রণ দ্বারা সরানো হয় স্টেডিয়া পরিবর্তন করতে। এটি কেবল গোলাকার ছিদ্র নয়, ডিম্বাকৃতির ছিদ্রও পাঞ্চ করতে পারে। এর দ্রুত ফিডিং এবং পাঞ্চিং গতি উৎপাদন দক্ষতা উন্নত করে। 50×50×4 মিমি অ্যাঙ্গেল স্টিলের জন্য, আউটপুট প্রতি আট ঘন্টায় 9-10 টন।
2. CNC অ্যাঙ্গেল পাঞ্চিং মেশিন মার্কিং ইউনিট ভাল দৃঢ়তা সহ বন্ধ থাকে। মার্কিং ইউনিটে চারটি ক্যাসেটের সেট রয়েছে, যা প্রোগ্রামিং দ্বারা নির্বাচিত হয় এবং টাইপিং স্টেডিয়া ইচ্ছামতো সেট করা যেতে পারে। এছাড়াও, ডিস্ক টাইপিং পদ্ধতি বেছে নিতে পারেন। ডিস্ক টাইপিংয়ে 10টি সারি রয়েছে এবং ম্যানুয়াল হস্তক্ষেপ ছাড়াই স্বয়ংক্রিয়ভাবে অক্ষর নির্বাচন করে, যা টাইপিং দক্ষতা অনেক বাড়িয়ে দেয়।
3. CNC অ্যাঙ্গেল বার কাটিং মেশিন কাটিং ইউনিট একক ব্লেড শিয়ারিং গ্রহণ করে যা বৃহৎ শিয়ারিং ফোর্সের সাথে জনপ্রিয়। প্রতিটি কাটিংয়ে কোনো বর্জ্য নেই এবং কাটিং সারফেসটি পরিপাটি এবং মসৃণ। ব্লেড বক্সে একটি খোলা দরজার ডিজাইন রয়েছে, যা ব্লেড পরিবর্তনকে দ্রুত এবং নিরাপদ করে তোলে।
4. অনুভূমিক উপাদান টেবিল অ্যাঙ্গেল বারটিকে ঘূর্ণায়মান উপাদান র্যাকে স্থানান্তর করে, যা মোটর এবং হ্রাসকারী দ্বারা চালিত হয়, যা ফিডিং পরিবাহকের উপর অ্যাঙ্গেল বারটিকে স্থিতিশীলভাবে স্থাপন করে।
5. ওয়ার্কপিসটি উচ্চ পজিশনিং নির্ভুলতার সাথে CNC ফিডিং ক্যারেজ দ্বারা ধরে রাখা হয় এবং খাওয়ানো হয়। CNC ফিডিং ক্যারেজ সার্ভো মোটর দ্বারা চালিত হয় এবং ফটোইলেকট্রিক এনকোডার ফিডব্যাক, ক্লোজ-লুপ কন্ট্রোল সহ কাজ করে।
6. CNC অ্যাঙ্গেল স্টিল মেটাল পাঞ্চিং মার্কিং মেশিনের জলবাহী সিস্টেম পাঞ্চিং, টাইপিং এবং শিয়ারিংয়ের জন্য শক্তি সরবরাহ করে। একটি উচ্চ-গতির জলবাহী স্টেশন একটি অ্যাসিউমুলেটর ব্যবহার করে এবং জলবাহী লাইনগুলি ফেরুল-টাইপ সংযোগ ব্যবহার করে, যা লিক-প্রুফ এবং প্রতিস্থাপন ও রক্ষণাবেক্ষণে সহজ। প্রধান জলবাহী ভালভ ব্লকগুলি সবই Atos ব্র্যান্ডের, যা একটি স্থিতিশীল এবং দক্ষ জলবাহী সিস্টেম নিশ্চিত করে।
7. জলবাহী স্টেশনের কুলিং সিস্টেমে জল কুলিং, এয়ার কুলিং বা অয়েল চিলার অন্তর্ভুক্ত। গ্রাহকরা প্রকৃত অবস্থা অনুযায়ী কুলিং পদ্ধতি বেছে নিতে পারেন।
8. কন্ট্রোল সিস্টেম প্রধানত আপার কম্পিউটার, PLC, সার্ভো মোটর, বাহ্যিক ডিটেকশন সুইচ ইত্যাদি দ্বারা গঠিত। অপারেটরকে শুধুমাত্র প্রক্রিয়াকরণের প্রয়োজনীয়তা ইনপুট করতে হবে, প্রক্রিয়াকরণ প্রোগ্রাম স্বয়ংক্রিয়ভাবে তৈরি করা যেতে পারে, এটি লফটিং সফটওয়্যার দ্বারা তৈরি DXF, NC এবং অন্যান্য প্রক্রিয়াকরণ ফাইলও পড়তে পারে। আপার কম্পিউটার সফটওয়্যারের ম্যান-মেশিন ইন্টারফেস ডিসপ্লে স্বজ্ঞাত এবং অপারেশনটি সহজ। এটি ওয়ার্ক পিসের গ্রাফ ডিসপ্লে, প্রচুর ডেটা স্টোরেজ, লোকেশন ডেটা ডিসপ্লে, ফল্ট অ্যালার্ম ইত্যাদি ফাংশন উপলব্ধি করতে পারে।
এই নমুনাগুলি, যা অ্যাঙ্গেল স্টিল টাওয়ার শিল্পের মধ্যে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণ পরিস্থিতি প্রতিফলিত করে, ব্যবহারকারীদের সরঞ্জামের প্রক্রিয়াকরণের গুণমান, নির্ভুলতা এবং কারুশিল্প সরাসরি মূল্যায়ন করতে সক্ষম করে। এগুলি সরঞ্জামের কর্মক্ষমতা এবং নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার সাথে এর সারিবদ্ধতা মূল্যায়নের জন্য একটি সুস্পষ্ট মানদণ্ড হিসাবে কাজ করে, যা সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য অবগত, ডেটা-চালিত সিদ্ধান্ত গ্রহণকে সহজতর করে।
অতি-উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের নির্মাণে—যেখানে টাওয়ারগুলিকে কঠোর আবহাওয়ার পরিস্থিতি এবং উল্লেখযোগ্য লোড সহ্য করতে হয়—এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলির প্রক্রিয়াকরণের জন্য অত্যন্ত গুরুত্বপূর্ণ যা টাওয়ারগুলির মূল কাঠামো তৈরি করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত অংশে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর নির্ভরযোগ্যভাবে ড্রিলিং এবং স্ট্যাম্পিং অপারেশন চালায়, যা সুনির্দিষ্ট মাত্রা এবং নিরাপদ সংযোগ নিশ্চিত করে যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা বজায় রাখে।
