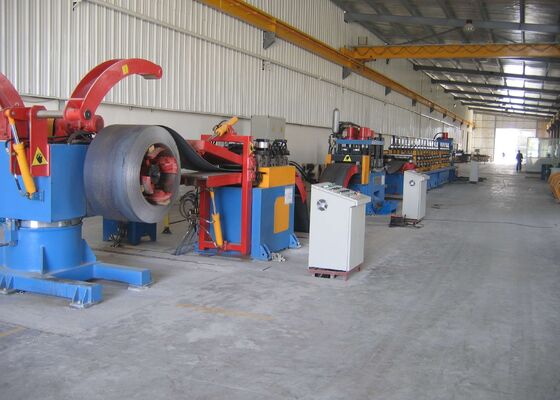

মডেল RF300 হাইওয়ে দুই-ওয়েভ কোল্ড বন্ডিং গার্ডিল ব্যবহারের জন্য স্বয়ংক্রিয় উত্পাদন লাইন গঠন
পণ্যের ভূমিকা:
হাইওয়ে রক্ষাকারী রেল লাইন গঠন হাইওয়ে রক্ষাকারী রক্ষাকারী উত্পাদন লাইন রক্ষাকারী রেল লাইন গঠন মাল্টি প্রক্রিয়া, নিরবচ্ছিন্ন উত্পাদন, সেট uncoiling এর মূল একক শীট অর্জন করতে পারেন,সমতলকরণ, এক অবিচ্ছিন্ন উত্পাদন মধ্যে punching, গঠনের, shearing, যাতে পণ্যের চেহারা মান, punching ধারাবাহিক ইনস্টলেশন সহজ। উত্পাদন লাইন উচ্চ উৎপাদন গতি আছে,অনলাইনে পাঞ্চিং এবং ক্রমাগত ছাঁচনির্মাণের উৎপাদন, পরিচালনা করা সহজ এবং কম শ্রম ব্যবহার করে।
প্রোডাক্ট কনফিগারেশনঃ
| উপাদান |
কম কার্বনযুক্ত ইস্পাত |
| কাঁচামালের ফলন শক্তি |
২৩ এমপিএ |
| কাঁচামালের টান শক্তি |
৪৫০ এমপিএ |
| কয়েল বাইরের ব্যাসার্ধ |
≤Ф1300 মিমি |
| কয়েল অভ্যন্তরীণ ব্যাসার্ধ |
Ф508mm |
| ইস্পাত স্ট্রিপ প্রস্থ |
≤৫০০ মিমি |
| ইস্পাত স্ট্রিপ বেধ |
৩ মিমি |
| একক কয়েল ওজন |
≤ ৫০০০ কেজি |
| উৎপাদন লাইন গতি |
4 টুকরা/মিনিট (দৈর্ঘ্য 4320mm) |
দ্রষ্টব্যঃ ক্রেতা এবং বিক্রেতার চূড়ান্তভাবে স্বাক্ষরিত এবং নিশ্চিত করা অঙ্কনের অধীনে বোর্ড টাইপ অঙ্কন করা হবে।
উৎপাদন প্রক্রিয়াঃ
উৎপাদন লাইন নিম্নলিখিত প্রক্রিয়া প্রবাহ অনুযায়ী পরিচালিত হয়ঃUncoiling → Loop (সংরক্ষণ) → Servo leveling feeding → 315T punching (cutting) + punching and strengthening press → cold bending → discharging
ইউনিট কনফিগারেশন এবং উদ্দেশ্য
আনরোলার - ১টি সেট
উন্মোচনঃ মেশিনটি একক-সমর্থন মোডে রয়েছে। মটরটি রোলটি ছেড়ে দেওয়ার জন্য উন্মোচন শ্যাফ্টকে চালিত করে,এবং হাইড্রোলিক শক্তি uncoiler শ্যাফ্ট uncoiler শ্যাফ্ট উপর কয়েল ফিক্সড করার জন্য uncoiler খাদ এর টেনশন ডিভাইস চালিত. টেনশনিং কাঠামোটি উইন টাইপ, এবং কাজের অবস্থা স্থিতিশীল এবং নির্ভরযোগ্য।
আনকোলার একটি স্বয়ংক্রিয় আনকোলার। যখন রোলটি আনকোলার শ্যাফ্টে ইনস্টল করা হয়, তখন পুরো লাইনটির প্রকৃত ক্রিয়াকলাপের সময় আনকোলার শ্যাফ্ট সক্রিয়ভাবে ঘোরাফেরা করে,এবং তার আকর্ষণ ক্ষমতা uncoiler মোটর থেকে আসে. Uncoiler স্বয়ংক্রিয়ভাবে পুরো লাইন চলমান গতি অনুযায়ী coil মুক্তি করতে পারেন। Uncoiler প্রকৃত অপারেশন নিরাপত্তা নিশ্চিত করার জন্য,আনকোলার একটি বায়ুসংক্রান্ত ব্রেক ডিভাইস দিয়ে সজ্জিত করা হয়.
আনকোলারটিতে 4 টি ব্যফেল এবং একটি প্রেসিং আর্ম রয়েছে যা আনকোলিং প্রক্রিয়া চলাকালীন কয়েলটি শিথিল হতে বাধা দেয় এবং অপারেটরের সুরক্ষা নিশ্চিত করে।
| কয়েল অভ্যন্তরীণ ব্যাসার্ধ |
Ф508mm |
| সর্বাধিক অনুমোদিত কয়েল বাইরের ব্যাসার্ধ |
Ф1300mm |
| সর্বাধিক অনুমোদিত কয়েল প্রস্থ |
৫০০ মিমি |
| সর্বাধিক কয়েল লোড ওজন |
≤ ৫০০০ কেজি |
| উন্মোচনকারী মোটর শক্তি |
≈3kw (চূড়ান্ত নকশা সাপেক্ষে) |
স্টোরেজ ডিভাইস (সিলো) - ২টি সেট
উদ্দেশ্যঃ রোল বন্ডিং মেশিন এবং রোল বন্ডিং মেশিনের মধ্যে গতির অসঙ্গতি বাফার করতে ব্যবহৃত হয় এবং সঠিক বিচ্যুতি।এটা পুরো লাইন মসৃণ এবং সম্পূর্ণরূপে চালানোর জন্য.
কাঠামোঃ স্টোরেজ ডিভাইস দুটি অংশ নিয়ে গঠিতঃ আর্ক রোলার এবং সমর্থন ডিভাইস। আর্ক রোলারগুলির চারটি গ্রুপ রয়েছে, যা দুটি স্টোরেজ ডাবের উভয় পাশে স্থাপন করা হয়।তারা আর্ক ফ্রেম এবং নমনীয় রোলার একটি গ্রুপ গঠিত হয়. রোলারগুলির পৃষ্ঠটি শক্ত ক্রোমযুক্ত। খাঁজটিতে প্রবেশকারী উপাদান রোলের অবস্থান নিয়ন্ত্রণের জন্য ডিসচার্জ বিনের গর্তে একটি ফটো ইলেকট্রিক সুইচ ইনস্টল করা হয়েছে,যাতে প্রতিটি কাজের অংশের গতি নিখুঁতভাবে মেলে.
সার্ভো লেভেলার ফিডার - ১ সেট
উদ্দেশ্যঃ প্যান্সিংয়ের জন্য প্রয়োজনীয় প্রকৃত পদক্ষেপের দৈর্ঘ্য অনুসারে শীট উপাদানটি খাওয়ানো। একসাথে খাওয়ানোর পরামিতিগুলির একাধিক সেট সেট করা যেতে পারে, যা সুবিধাজনক এবং দ্রুত।ফিডিং নির্ভুলতা সমষ্টিগত সহনশীলতা ছাড়া সঠিক.
এটি 5-রোলার সমতলকরণ গ্রহণ করে (উপরের স্তরে 2 রোলার, নীচের স্তরে 3 রোলার, স্ক্রু সামঞ্জস্য), 1 জোড়া গাইড রোলার, ফিডিং রোলারগুলির বায়ুসংক্রান্ত clamping,ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ, এবং বৈদ্যুতিক সুইচ নিয়ন্ত্রণ।সমতলকরণ মেশিনের সামনে একটি টেলিস্কোপিক ফালি মাথা এবং একটি প্রেসিং ডিভাইস দিয়ে সজ্জিত করা হয় যাতে নিশ্চিত হয় যে কাঁচামাল রোলটি সমতলকরণ মেশিনে মসৃণ এবং নিরাপদে প্রবেশ করে.
কাঠামোঃ এটি একটি ফ্রেম, একটি clamping সিস্টেম, এবং একটি servo ড্রাইভ সিস্টেম গঠিত।
| সর্বাধিক খাওয়ানোর গতি |
40m/min |
| সর্বাধিক অনুমোদিত ফিডিং প্রস্থ |
≤৫০০ মিমি |
| অনুমোদিত ফিডিং বেধ |
≤3 মিমি |
| একক ফিডিং ত্রুটি |
≤±0.15 মিমি (এই অসহিষ্ণুতা জমা হয় না) |
| সার্ভো মোটর শক্তি |
≈3Kw (সর্বশেষ নকশা সাপেক্ষে) |
| ফিডিং রোলের উপাদান 9Cr2Mo (বা GCr15), কঠোরতা HRC55-60 |
