স্বয়ংক্রিয় হাইওয়ে গার্ডরিল রোল ফর্মিং বিম বোর্ড তৈরির যন্ত্রপাতি Ф508mm কয়েল অভ্যন্তরীণ ব্যাসার্ধ

স্বয়ংক্রিয় হাইওয়ে গার্ডরিল রোল ফর্মিং বিম বোর্ড তৈরির যন্ত্রপাতি Ф508mm কয়েল অভ্যন্তরীণ ব্যাসার্ধ

পণ্যের ভূমিকা:

হাইওয়ে রক্ষাকারী রেল লাইন গঠন হাইওয়ে রক্ষাকারী রক্ষাকারী উত্পাদন লাইন রক্ষাকারী রেল লাইন গঠন মাল্টি প্রক্রিয়া, নিরবচ্ছিন্ন উত্পাদন, সেট uncoiling এর মূল একক শীট অর্জন করতে পারেন,সমতলকরণ, এক অবিচ্ছিন্ন উত্পাদন মধ্যে punching, গঠনের, shearing, যাতে পণ্যের চেহারা মান, punching ধারাবাহিক ইনস্টলেশন সহজ। উত্পাদন লাইন উচ্চ উৎপাদন গতি আছে,অনলাইনে পাঞ্চিং এবং ক্রমাগত ছাঁচনির্মাণের উৎপাদন, পরিচালনা করা সহজ এবং কম শ্রম ব্যবহার করে।

প্রোডাক্ট কনফিগারেশনঃ

দ্রষ্টব্যঃ ক্রেতা এবং বিক্রেতার চূড়ান্তভাবে স্বাক্ষরিত এবং নিশ্চিত করা অঙ্কনের অধীনে বোর্ড টাইপ অঙ্কন করা হবে।

উৎপাদন প্রক্রিয়াঃ

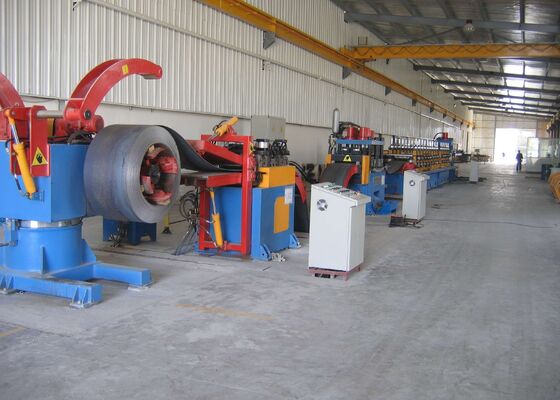

উৎপাদন লাইন নিম্নলিখিত প্রক্রিয়া প্রবাহ অনুযায়ী পরিচালিত হয়ঃUncoiling → Loop (সংরক্ষণ) → Servo leveling feeding → 315T punching (cutting) + punching and strengthening press → cold bending → discharging

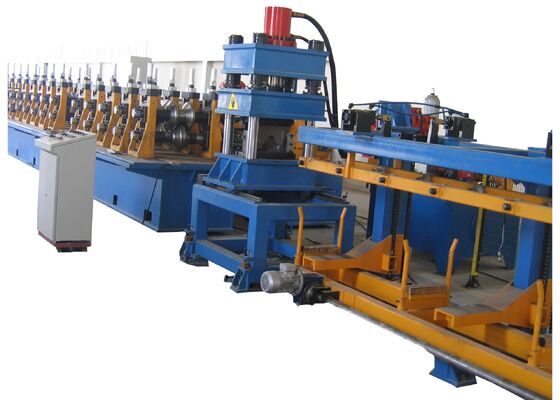

রোল ফর্মিং মেশিন - ১ সেট

উদ্দেশ্যঃ রোল বাঁকানোর প্রক্রিয়া দ্বারা প্রয়োজনীয় ইন্টারফেস আকৃতি অর্জনের জন্য ব্যবহৃত হয়।

কাঠামোঃ গঠনের ইউনিট একটি স্বাধীন ফ্রেম গ্রহণ করে (দ্রুত পরিবর্তন আর্ক শৈলী) । মোটর এবং হ্রাসকারী দ্বারা চালিত, এবং একটি হ্রাস বাক্স দ্বারা চালিত। গঠনের রোলার পেশাদার সফ্টওয়্যার দ্বারা ডিজাইন করা হয়।উপাদান উচ্চ মানের ছাঁচ ইস্পাত Cr12 তৈরি করা হয়এইচআরসি 58 ~ 62 এর কঠোরতার সাথে (শারীরিক বৈশিষ্ট্যগুলি আমেরিকান উপাদান ডি 2 এর সমতুল্য) । রোলার পৃষ্ঠটি সূক্ষ্ম মেশিনিংয়ের পরে পোলিশ করা হয়।রোলার উচ্চ নির্ভুলতা এবং দীর্ঘ জীবন আছে.
নীচের শ্যাফ্টটি চালিত হয়, এবং উপরের এবং নীচের শ্যাফ্টগুলি প্রয়োজনে সিঙ্ক্রোনস গিয়ার ব্যবহার করে। প্রধান ড্রাইভটি একটি হ্রাস বাক্স দ্বারা চালিত হয়।হ্রাস বাক্সের বস্তু উপাদান ZG45 বা ইস্পাত প্লেট ঢালাই হয়.
আকারের বাইরের বাদামটি বাম হাতের (নীচের শ্যাফ্ট) এবং ডান হাতের (উপরের শ্যাফ্ট) ।

হাইড্রোলিক সিস্টেম -২ টি সেট

উদ্দেশ্যঃ একটি সেট আনউইন্ডার, লোডিং ট্রলি এবং পাঞ্চিং মেশিনের জন্য শক্তি সরবরাহ করে; অন্য সেট হাইড্রোলিক কাটার জন্য শক্তি সমর্থন সরবরাহ করে।

কাঠামোঃ পাম্প এবং সংগ্রাহক সমন্বয় কাঠামো গৃহীত হয়, এবং punching এবং shearing কর্ম গতি দ্রুত, যা উত্পাদন লাইন গতি উন্নত।উচ্চ লোড এবং উচ্চ তাপমাত্রার উত্পাদন প্রয়োজনীয়তা পূরণের জন্য বায়ু-শীতল কুলার তাপ অপসারণের জন্য ব্যবহৃত হয়. এই জলবাহী সিস্টেম একটি দ্রুত জলবাহী সিস্টেম, উচ্চ গতির punching জন্য উপযুক্ত, গর্ত রোলার এবং কাটিয়া ঠান্ডা বাঁক উত্পাদন লাইন। প্রধান জলবাহী উপাদান বেইজিং Huade পণ্য হয়।
প্রধান উপাদানগুলি হলঃ তেল পাম্প, মোটর, হাইড্রোলিক ভালভ, সোলিনয়েড ভালভ, ফিল্টার এবং হাইড্রোলিক তেল ট্যাঙ্ক ইত্যাদি।
হাইড্রোলিক সিস্টেম একটি ফিল্টার ব্যবহার করে, এবং তেলের পরিচ্ছন্নতা 6-8 স্তরের গ্যারান্টিযুক্ত।

বৈদ্যুতিক নিয়ন্ত্রণ ইউনিট -1 সেট

পুরো লাইনটি পিএলসি এবং টাচ স্ক্রিনকে একত্রিত করে একটি মানব-মেশিন নিয়ন্ত্রণ মোড গ্রহণ করে। অংশগুলির স্পেসিফিকেশন, পরিমাণ এবং সিস্টেমের পরামিতিগুলি টাচ স্ক্রিনের মাধ্যমে সেট করা যেতে পারে।অপারেশন নির্দেশাবলীর একাধিক সেট একযোগে সংরক্ষণ করা যেতে পারেএটিতে একটি উচ্চ স্তরের অটোমেশন রয়েছে এবং উত্পাদন লাইনে অস্বাভাবিকতার ক্ষেত্রে একটি অ্যালার্ম ফাংশন রয়েছে।পুরো উৎপাদন লাইন অপারেশন নিয়ন্ত্রণ সিস্টেমের মাধ্যমে পর্যবেক্ষণ করা যেতে পারে. পাওয়ার ব্যর্থতা বা একটি অস্বাভাবিক অবস্থায় বন্ধ করার পরে, প্রক্রিয়াকরণ পূর্বে সেট কাজ পরামিতি অনুযায়ী চালিয়ে যেতে পারে।

প্রধান বৈদ্যুতিক উপাদানগুলির বর্ণনাঃ
