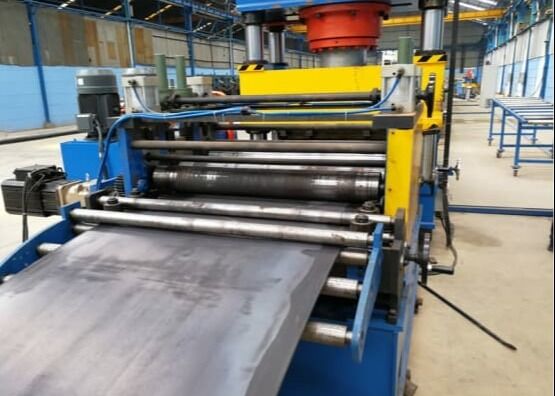

মডেল DFCP150 ঢেউতোলা প্লেট রোলার ফর্মিং লাইন পাঞ্চিং হোল ফাংশন সহ

মডেল ডিএফসিপি 150 পারফেক্ট হোল ফাংশন সহ করুগেশন প্লেট রোলার ফর্মিং লাইন

পণ্যের ভূমিকা:

Corrugation প্লেট রোলার গঠনের লাইন মাল্টি প্রক্রিয়া, নিরবচ্ছিন্ন উৎপাদন, সেট uncoiling, সমতলকরণ, punching, গঠনের মূল একক শীট অর্জন করতে পারেন,এক ধারাবাহিক উৎপাদনে শিয়ারিং, যাতে পণ্যের চেহারা মান, punching সামঞ্জস্যপূর্ণ ইনস্টলেশন সহজ। উত্পাদন লাইন উচ্চ উত্পাদন গতি, অন লাইন punching এবং ক্রমাগত ছাঁচনির্মাণ উত্পাদন আছে,সহজেই পরিচালনা করা যায় এবং কম শ্রম ব্যবহার করা হয়.

প্রোডাক্ট কনফিগারেশনঃ

দ্রষ্টব্যঃ অর্ডারটি নিশ্চিত হওয়ার পরে, উভয় পক্ষেরই প্রোফাইল অঙ্কন, পার্স হোল অঙ্কন এবং আর্ক অংশের অঙ্কন একসাথে স্বাক্ষর করতে হবে।

উৎপাদন প্রক্রিয়াঃ

ডি-কয়েল রেভেলার - উপাদান লুপ ঃ সার্ভো ফিডার ঃ পঞ্চার ঃ উপাদান লুপ-- প্রধান রোল প্রাক্তন ঃ কাটার - ওয়ার্কপিস বাইরের

রোল ফর্মিং লাইনের প্রধান উপাদানঃ

ডেকোলার ১ সেট (কয়েল কার এবং সহকারী সমর্থন সহ)

এই ডিওসিলারটি একক মাথা মডেল, মোটরটি স্টিলের কয়েলটি খুলতে ডিওসিলার শ্যাফ্টকে চালিত করে এবং হাইড্রোলিক শক্তি ডিওসিলার শ্যাফ্টকে প্রসারিত করার ডিভাইসটি তৈরি করে যাতে স্টিলের কয়েলটি ডিওসিলার শ্যাফ্টে ভালভাবে সংযুক্ত করা যায়।খরচ অংশ কাঠামো ¢ wedge ¢ মডেল. যখন সম্পূর্ণ লাইনটি সাধারণ কাজের অবস্থায় থাকে, তখন ডেকোলারটি স্বয়ংক্রিয়ভাবে কাজ করে। ডেকোলার অপারেটরকে নিরাপদ করার জন্য, ডেকোলারটিতে বায়ুসংক্রান্ত ব্রেক এবং প্রেস আর্মও অন্তর্ভুক্ত রয়েছে।

এটি অপারেটরকে কাজ করার সময় রক্ষা করবে।
ডেকোলারটি 4 টুকরো কাঁচামাল ব্লক প্লেটও অন্তর্ভুক্ত করে, যাতে ডেকোলারটি কাজের অবস্থায় থাকলে স্টিলের কয়েলটি ডেকোলার শ্যাফ্টে ভালভাবে সংযুক্ত থাকে।ব্লক প্লেট ইনস্টল করা যেতে পারে এবং প্রকৃত কাজ প্রয়োজনীয়তা অনুযায়ী নিচে অপসারণ.

কয়েল কার:
এটি decoiler খাদ থেকে লোড এবং আনলোড ইস্পাত coil ব্যবহার করা হয়। coil গাড়ী এগিয়ে এবং পিছনে সরানো যেতে পারে, মোটর ড্রাইভ গাড়ী সরানো; coil গাড়ী সমর্থন টেবিল আপ এবং ডাউন উত্তোলন করতে পারেন,হাইড্রোলিক সিলিন্ডার এই ডিভাইসের জন্য শক্তি সরবরাহ করে.
কয়েল কারের মোটর শক্তিঃ ≈3Kw (সমাপ্ত নকশার সাপেক্ষে)

সহকারী সহায়তাঃ
স্টিলের কয়েল লোড করার সময় নিরাপত্তার জন্য ডেকোলার শ্যাফ্ট তৈরি করার জন্য, এটিকে সমর্থন করার জন্য একটি সহকারী ফ্রেম রয়েছে। সহকারী ফ্রেমটি জলবাহী শক্তি মডেল, এটি উপরে এবং নীচে যেতে পারে।যখন সহকারী ফ্রেম কাজ করছে, এর যৌথ অংশটি স্বয়ংক্রিয়ভাবে লক করা হবে, এটি সহায়ক ফ্রেমকে সমর্থন করতে পারে।
সমর্থন ওজনঃ ১৫০০০ কেজি

লেভেলার মেশিন ১ সেট

এই লেভেলারটি 5 রোলার মডেল ব্যবহার করে। উপরের স্তরে 2 টুকরো রোলার রয়েছে এবং নীচের স্তরে 3 টুকরো রোলার রয়েছে। রোলারগুলির মধ্যে যে স্থানটি উপরের এবং নীচের স্তরের মধ্যে রয়েছে তা স্ক্রু ম্যান্ড্রেল দ্বারা ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।
এক জোড়া গাইড রোলস সমতলকরণ রোল অংশ সামনে ইনস্টল করা হয়, ফিড রোলস বায়ুসংক্রান্ত সিলিন্ডার দ্বারা ভাল pinched হয়। Pinch রোলস কাজ গতি ট্রান্সডুসার দ্বারা নিয়ন্ত্রিত করা যেতে পারে,অপারেটর প্রকৃত কাজের প্রয়োজনীয়তা অনুযায়ী এটি নিয়ন্ত্রণ করতে পারেন.
প্রধান সমতল অংশের সামনের অংশে, একটি বিশেষ টেলিস্কোপিক ফালি মাথা সমতল বেস প্লেটে ইনস্টল করা হয়। যখন কাঁচামাল সমতল অংশে আসবে,এই ফালি আপ সরানো হবে এবং সরলভাবে leveler ডিভাইস মধ্যে পেতে কাঁচামাল গাইড.

ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ

কাঁচামাল ইস্পাত রোল সহজেই এবং মসৃণভাবে সমতল অংশে প্রবেশ করতে, একটি উপাদান গাইডার এবং প্রেস বাহু decoiler এবং সমতল মধ্যে ইনস্টল করা হয়।এই ডিভাইস প্রধানত প্রেস আর্ম অন্তর্ভুক্ত, সমর্থন টেবিল, খাঁজ মাথা ইত্যাদি প্রেস বাহু, সমর্থন টেবিল এবং খাঁজ মাথা জলবাহী সিলিন্ডার দ্বারা চালিত হয়, প্রেস বাহুতে একটি পাওয়ার রোলার রয়েছে, এটি খাওয়ানোর জন্য ব্যবহৃত হয়।পাওয়ার রোলার 3Kw মোটর দ্বারা চালিত হয়. এই অংশটি অপারেটরকে সমতল অংশে যাওয়ার জন্য কাঁচামাল শীট খাওয়াতে সহায়তা করতে পারে, এটি অপারেটরের সময় সাশ্রয় করবে।

শিয়ারিং বুট ওয়েল্ডিং ডিভাইস 1 সেট

ফাংশনঃ শীটটির বট ওয়েল্ডিং সম্পন্ন করার জন্য শীটের মাথা এবং লেজ কেটে ফেলুন।
কাঠামোঃ এটি কাঁচি মেশিন, উপাদান মাথা এবং উপাদান লেজ প্রেসিং ডিভাইস, গাইড ডিভাইস, ওয়েল্ডিং প্ল্যাটফর্ম, পিনচ ফিডিং ডিভাইস, ড্রাইভ সিস্টেম, বেস ইত্যাদি গঠিত,সামনের এবং পিছনের দিকে নিয়মিত সাইড রোলার সহ. ফ্রেম একটি প্রোফাইল + ইস্পাত প্লেট ঢালাই কাঠামো, হাইড্রোলিক shearing, হাইড্রোলিক প্রেসিং, এবং প্রেসিং প্ল্যাটফর্ম। তামা সমর্থন প্লেট সেট। ম্যানুয়াল আর্গন আর্ক ঢালাই, ম্যানুয়াল গ্রিলিং।ওয়েল্ডিং মেশিন ব্যবহারকারী নিজেই এটি প্রস্তুত করতে হবে.
