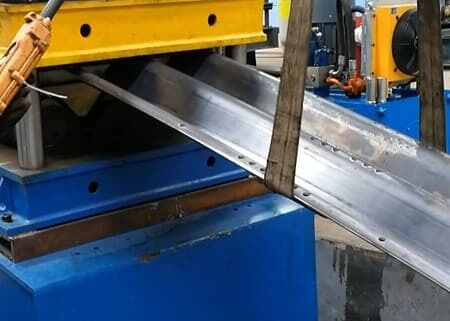

610 মিমি ইস্পাত কয়েল ব্যাসার্ধ corrugation প্লেট রোলার গঠন মেশিন 15T একক ইস্পাত কয়েল ওজন

610 মিমি ইস্পাত কয়েল ব্যাসার্ধ corrugation প্লেট রোলার গঠন মেশিন 15T একক ইস্পাত কয়েল ওজন

পণ্যের ভূমিকা:

Corrugation প্লেট রোলার গঠনের লাইন মাল্টি প্রক্রিয়া, নিরবচ্ছিন্ন উৎপাদন, সেট uncoiling, সমতলকরণ, punching, গঠনের মূল একক শীট অর্জন করতে পারেন,এক ধারাবাহিক উৎপাদনে শিয়ারিং, যাতে পণ্যের চেহারা মান, punching সামঞ্জস্যপূর্ণ ইনস্টলেশন সহজ। উত্পাদন লাইন উচ্চ উত্পাদন গতি, অন লাইন punching এবং ক্রমাগত ছাঁচনির্মাণ উত্পাদন আছে,সহজেই পরিচালনা করা যায় এবং কম শ্রম ব্যবহার করা হয়.

প্রোডাক্ট কনফিগারেশনঃ

দ্রষ্টব্যঃ অর্ডারটি নিশ্চিত হওয়ার পরে, উভয় পক্ষেরই প্রোফাইল অঙ্কন, পার্স হোল অঙ্কন এবং আর্ক অংশের অঙ্কন একসাথে স্বাক্ষর করতে হবে।

উৎপাদন প্রক্রিয়াঃ

ডি-কয়েল রেভেলার - উপাদান লুপ ঃ সার্ভো ফিডার ঃ পঞ্চার ঃ উপাদান লুপ-- প্রধান রোল প্রাক্তন ঃ কাটার - ওয়ার্কপিস বাইরের

উপাদান লুপ 2 সেট

ফাংশনঃ প্রথম সেটটি বাফার ট্র্যাকশন লেভেলিং মেশিন এবং সার্ভো লেভেলিং ফিডার এর মধ্যে গতি সমন্বয় এবং সংশোধন করার জন্য ব্যবহৃত হয়।এবং দ্বিতীয় সেটটি বাফার পঞ্চিং মেশিন এবং গঠনের মেশিনের মধ্যে গতির সমন্বয় এবং সংশোধনের জন্য ব্যবহৃত হয়পুরো লাইনটি মসৃণভাবে চালান।

কাঠামোঃ স্টোরেজ ডিভাইসটি দুটি অংশ নিয়ে গঠিতঃ আর্ক আকৃতির রোলার এবং সমর্থন ডিভাইস। আর্ক আকৃতির রোলারগুলির চারটি গ্রুপ রয়েছে,যেগুলো দুইটি স্টোরেজ ডাবের উভয় পাশে রাখা আছে. তারা একটি আর্ক ফ্রেম এবং নমনীয় রোলার একটি সেট গঠিত হয়. রোলার পৃষ্ঠ কঠিন ক্রোম সঙ্গে plated হয়।একটি ফটো ইলেকট্রিক সুইচ গর্ত মধ্যে ইনস্টল করা হয় নিষ্কাশন বিন পয়েন্ট নিয়ন্ত্রণ করার জন্য উপাদান রোল গর্ত প্রবেশ, যাতে প্রতিটি কাজের অংশের গতি নিখুঁতভাবে মেলে।

সার্ভো লেভেলার এবং ফিডিং ডিভাইস 1 সেট
এই ডিভাইসটি মাল্টি-স্টেশন পাঞ্চারের সামনের অংশে ইনস্টল করা হয়। এটি পাঞ্চারের বেস প্লেটে ফিক্সড। লেভেলারটি 5 রোল মডেল, উপরের স্তরে 2 রোল এবং নীচের স্তরে 3 রোল রয়েছে।আপ স্তর রোলস জলবাহী শক্তি দ্বারা নিচে চাপানো যেতে পারেএই রোলগুলি সার্ভো রোল হিসাবে করা হবে যাতে কাঁচামালটি পাঞ্চার অংশে সরবরাহ করা যায়।
এই সার্ভো ফিডিং ডিভাইসটি সার্ভো মোটর দ্বারা চালিত হয়, অপারেটর কন্ট্রোল সিস্টেমে কয়েকটি গ্রুপের কাজের ডেটা সেট করতে পারে এবং তারপরে সার্ভো ফিডিং ডিভাইসটি একবারে কাঁচামাল শীটটি খাওয়ায়।

মাল্টি-স্টেশন পাঞ্চার ১ সেট
ফাংশনঃ প্রোফাইলে একসাথে 15-φ25 টি গর্ত ছিদ্র শেষ করুন।

কাঠামোঃ তরল চার কলাম প্রেস মোড গ্রহণ করুন, অর্থনৈতিক এবং প্রযোজ্য; দ্রুত গতি এবং উচ্চ দক্ষতা।এই punching মেশিনের জলবাহী সিস্টেম বিশেষভাবে মাল্টি স্টেশন punching মেশিনের জন্য উন্নত করা হয়. হাইড্রোলিক মেশিন পাম্প এবং সংগ্রাহক নিয়ন্ত্রণ মোড গ্রহণ করে, এবং বিশেষ হাইড্রোলিক নিয়ন্ত্রণ মডিউল গ্রহণ করে। এটি দ্রুত punching গতি, কম শব্দ, ইত্যাদি বৈশিষ্ট্য আছে,এবং ঠান্ডা দিয়ে সজ্জিত করা হয় ডিভাইসের তাপ অপসারণ অবিচ্ছিন্ন উত্পাদন চাহিদা মেটাতে হয়. (এই জলবাহী সিস্টেম সফলভাবে একাধিক উত্পাদন লাইন ব্যবহার করা হয়েছে)
পাঞ্চারের চাপঃ ৫০০ টন

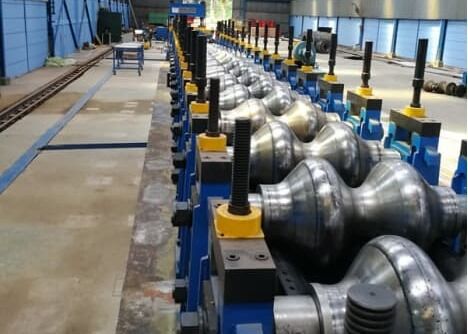

প্রধান রোল প্রাক্তন 1 সেট
কাঠামোঃ গঠনের ইউনিট একটি স্বাধীন ফ্রেম (হাউজিং মোড) গ্রহণ করে, একটি মোটর এবং একটি হ্রাসকারী দ্বারা চালিত হয় এবং একটি হ্রাসকারী বাক্স এবং একটি সংযোগকারী দ্বারা চালিত হয়,যা যথাক্রমে গঠনের বেসে এবং ট্রান্সমিশন বেসে ইনস্টল করা হয়.
নীচের শ্যাফ্টটি চালিত হয়, এবং উপরের এবং নীচের শ্যাফ্টগুলি যখন প্রয়োজন হয় তখন সিঙ্ক্রোনস গিয়ার ব্যবহার করে। প্রধান ড্রাইভটি একটি সাব-হ্রাস গিয়ারবক্স গতি।

গঠনের ছাঁচ পেশাদারী সফটওয়্যার দ্বারা ডিজাইন করা হয়, এবং উপাদান উচ্চ মানের ছাঁচ ইস্পাত Cr12 থেকে তৈরি করা হয়, quenched
পিছনের কঠোরতা HRC58 ~ 62 হয়, এবং কিছু গঠনের রোলারগুলি Cr12MoV উপাদান থেকে তৈরি করা হয়, যা যান্ত্রিক কর্মক্ষমতা এবং জীবন উন্নত করে। ছাঁচের পৃষ্ঠটি সমাপ্তির পরে পোলিশ করা হয়,উচ্চ নির্ভুলতা এবং দীর্ঘ জীবন.
আর্কওয়ের বাইরের অংশে দুটি ধরণের বাদাম রয়েছেঃ বাম হাতের (নীচের শ্যাফ্ট) এবং ডান হাতের (উপরের শ্যাফ্ট) ।
