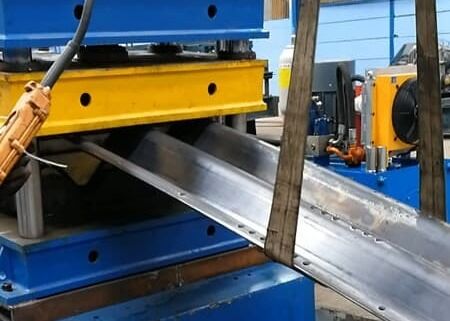

5 ~ 7 মিমি কাঁচামাল বেধ গরম ঘূর্ণিত ইস্পাত জন্য corrugation প্লেট রোলার গঠন লাইন
পণ্যের ভূমিকা:
Corrugation প্লেট রোলার গঠনের লাইন মাল্টি প্রক্রিয়া, নিরবচ্ছিন্ন উৎপাদন, সেট uncoiling, সমতলকরণ, punching, গঠনের মূল একক শীট অর্জন করতে পারেন,এক ধারাবাহিক উৎপাদনে শিয়ারিং, যাতে পণ্যের চেহারা মান, punching সামঞ্জস্যপূর্ণ ইনস্টলেশন সহজ। উত্পাদন লাইন উচ্চ উত্পাদন গতি, অন লাইন punching এবং ক্রমাগত ছাঁচনির্মাণ উত্পাদন আছে,সহজেই পরিচালনা করা যায় এবং কম শ্রম ব্যবহার করা হয়.
প্রোডাক্ট কনফিগারেশনঃ
| কাঁচামালের ধরন |
গরম ঘূর্ণিত ইস্পাত |
| কাঁচামালের ফলন শক্তি |
সর্বোচ্চ ২৩৫ এমপিএ |
| কাঁচামালের টেনশন শক্তি |
সর্বোচ্চ ৫৫০ এমপিএ |
| উপযুক্ত ইস্পাত কয়েল বাইরের ব্যাসার্ধ |
≤Ф1500 মিমি |
| উপযুক্ত ইস্পাত কয়েল অভ্যন্তরীণ ব্যাসার্ধ |
Ф610mm |
| কাঁচামালের প্রস্থ |
≤1500 মিমি |
| কাঁচামালের বেধ |
2.5~7 মিমি |
| একক ইস্পাত কয়েল ওজন |
সর্বোচ্চ ১৫০০০ কেজি |
দ্রষ্টব্যঃ অর্ডারটি নিশ্চিত হওয়ার পরে, উভয় পক্ষেরই প্রোফাইল অঙ্কন, পার্স হোল অঙ্কন এবং আর্ক অংশের অঙ্কন একসাথে স্বাক্ষর করতে হবে।
উৎপাদন প্রক্রিয়াঃ
ডি-কয়েল রেভেলার - উপাদান লুপ ঃ সার্ভো ফিডার ঃ পঞ্চার ঃ উপাদান লুপ-- প্রধান রোল প্রাক্তন ঃ কাটার - ওয়ার্কপিস বাইরের
কাটার ১ সেট
কাটার প্রধান উপাদানগুলি হল বেস প্লেট, বায়ুসংক্রান্ত সিলিন্ডার, রৈখিক গাইড রেল, কাটার ফ্রেম, কাটার ডাই এবং হাইড্রোলিক সিলিন্ডার ইত্যাদি। হাইড্রোলিক সিলিন্ডার কাটার জন্য শক্তি সরবরাহ করে।
কাটার ব্লেড ডাবল এজ কাটার টাইপ।
কাটার ডায়ের উপাদানঃ Cr12MoV (HRC58~62)
কাটা দৈর্ঘ্যের সহনশীলতাঃ ±1.5 মিমি
হাইড্রোলিক সিস্টেম 3 সেট
এই তিনটি সিস্টেম হাইড্রোলিক ডিভাইসের জন্য শক্তি সরবরাহ করতে ব্যবহৃত হয়। প্রথম সেট সিস্টেম decoiler, coil গাড়ী, সহকারী ফ্রেম, গাইডার & প্রেস বাহু, প্রাক কাটা এবং ঢালাই অংশের জন্য শক্তি সরবরাহ করে;দ্বিতীয় সেট সিস্টেম puncher জন্য শক্তি সরবরাহ করে; তৃতীয় সেট সিস্টেম চূড়ান্ত কাটার জন্য শক্তি সরবরাহ করে।
প্রতিটি সিস্টেম পাম্প এবং সংগ্রাহক কম্পোজিট কাঠামো ব্যবহার করে, সমস্ত decoiler এলাকা, সমতলকরণ এলাকা এবং punching এবং কাটা অংশ কাজ গতি অনেক দ্রুত এবং স্থিতিশীল।উৎপাদন লাইন কাজ গতি উন্নত করার জন্য সিস্টেম ভালকাজের চাপ এবং উচ্চ তাপমাত্রা পূরণের জন্য বায়ু-শীতল, উচ্চ উত্পাদন প্রয়োজনীয়তা সঙ্গে মিলিত হয়।হাই স্পিড puncher এবং চলন্ত কাটার জন্য বিশেষ নকশা যা জলবাহী সিস্টেম অনেক পেশাদারীপ্রধান হাইড্রোলিক উপাদানগুলো অটোস ব্র্যান্ডের।
হাইড্রোলিক সিস্টেমের প্রধান উপাদানগুলির মধ্যে রয়েছে মোটর, তেল পাম্প, ফিল্টার, তেল ট্যাঙ্ক, হাইড্রোলিক ভালভ, ইলেক্ট্রোম্যাগনেটিক ভালভ ইত্যাদি।
এই ধরনের সিস্টেমের হাইড্রোলিক তেলকে গ্রেড ৬-৮ এ রাখা উচিত।
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা 1 সেট
এই সিস্টেমটি পিএলসি ব্যবহার করে সমস্ত কাজের ক্রিয়াকলাপ নিয়ন্ত্রণ করে। উত্পাদন পরিমাণ এবং প্রতিটি টুকরা দৈর্ঘ্য স্বয়ংক্রিয়ভাবে পরিমাপ করা হবে; মানুষের এবং মেশিন ইন্টারফেস,টাচ স্ক্রিন ইনপুট এবং কাজ তথ্য বাতিল করা হয়. রোল গঠন মেশিন নিয়ন্ত্রণ করা সুবিধাজনক।
কন্ট্রোল প্যানেলে ইংরেজি অপারেশন ইন্টারফেস রয়েছে, এটি অপারেটরকে ইনপুট এবং কাজ তারিখ বাতিল করতে সুবিধাজনক।
