মডেল DPC2050 ক্যাবল ট্রে Decoiler Punching Cold Bending উত্পাদন লাইন 3 ~ 10m / মিনিট ওয়ার্কিং গতি

মডেল DPC2050 কেবল ট্রে ডিকোয়লার পাঞ্চিং কোল্ড বেন্ডিং প্রোডাকশন লাইন ৩~১০মি/মিনিট ওয়ার্কিং স্পিড

পণ্য পরিচিতি:

স্বয়ংক্রিয় কেবল ট্রে ডিকোয়লার, পাঞ্চিং এবং কোল্ড বেন্ডিং প্রোডাকশন লাইন মূল একক শীট থেকে বহু-প্রক্রিয়া, অবিচ্ছিন্ন উৎপাদন অর্জন করতে পারে, যা আনকোয়িলিং, লেভেলিং, পাঞ্চিং, গঠন, এবং একটি অবিচ্ছিন্ন উৎপাদনে কাটিং সেট করে, যাতে পণ্যের চেহারা মানসম্মত হয়, পাঞ্চিং সামঞ্জস্যপূর্ণ এবং স্থাপন করা সহজ হয়। প্রোডাকশন লাইনের উচ্চ উৎপাদন গতি রয়েছে, অনলাইন পাঞ্চিং এবং অবিচ্ছিন্ন ছাঁচনির্মাণ উৎপাদন, যা পরিচালনা করা সহজ এবং কম শ্রমের প্রয়োজন হয়।

পণ্যের কনফিগারেশন:

উৎপাদন প্রক্রিয়া:

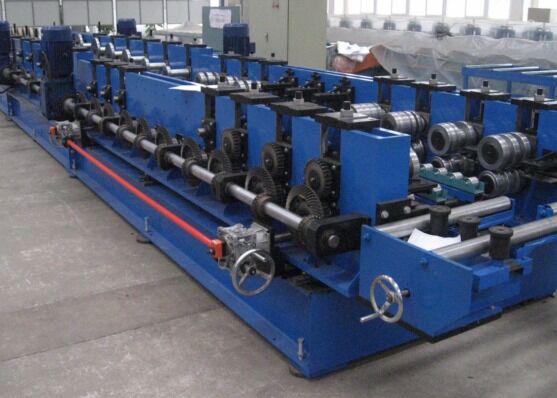

ডিকোয়লার-লেভেলার-মেটেরিয়াল লুপ—সার্ভো ফিডার—মাল্টি-স্টেশন পাঞ্চার (কাটিং)--প্রধান রোল ফরমার—চূড়ান্ত প্রোফাইল আউটপুট

প্রধান উপাদান

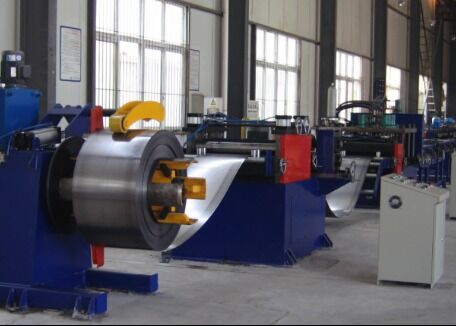

ডিকোয়লার ১ সেট

ডিকোয়লার: মেশিনটি একক-হেড মোডে রয়েছে (একক সমর্থন, চার-লিঙ্ক টেনশন কাঠামো, টেনশন ফোর্স হাইড্রোলিক সিলিন্ডার থেকে আসে, সমন্বয় দ্রুত এবং নির্ভরযোগ্য। আনকোয়লার একটি স্বয়ংক্রিয় আনকোয়লার যা একটি বায়ুসংক্রান্ত প্রেসার ডিভাইস সহ। আনকোয়লারের উপাদান শ্যাফটে ইনস্টল করার পরে, পুরো লাইনের প্রকৃত অপারেশনের সময় আনকোয়লারের উপাদান শ্যাফট স্বয়ংক্রিয়ভাবে ঘোরানো হয়। আনকোয়লারের কাজের গতি পুরো লাইনের অপারেটিং শর্ত অনুযায়ী সমন্বয় করা যেতে পারে। আনকোয়লারের প্রকৃত অপারেশনের নিরাপত্তা নিশ্চিত করতে, আনকোয়লারটি বায়ুসংক্রান্ত ব্রেক ডিভাইস দিয়ে সজ্জিত। ডিকোয়লারে কয়েলকে আনকোয়িলারের সময় আলগা হওয়া থেকে আটকাতে ৪টি বাফলও রয়েছে।

নোট: লোডিং ট্রলি ঐচ্ছিকভাবে ব্যবহার করা যেতে পারে

লেভেলার মেশিন ১ সেট

এটি লেভেলিংয়ের জন্য ৭টি রোলার, ২ জোড়া লিড রোলার, ফিড রোলার বায়ুসংক্রান্ত ক্ল্যাম্পিং, ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ, সুইচ নিয়ন্ত্রণ গ্রহণ করে।

মেটেরিয়াল লুপ ১ সেট

ব্যবহার: লেভেলিং মেশিন এবং পাঞ্চিং মেশিনের মধ্যে গতির অমিল বাফার করতে এবং বিচ্যুতি সংশোধন করতে ব্যবহৃত হয়; যাতে পুরো লাইনটি মসৃণভাবে এবং সম্পূর্ণরূপে চলে তা নিশ্চিত করতে উভয়টির মধ্যে চলমান গতির ভারসাম্য নিশ্চিত করে।
গঠন: স্টোরেজ ডিভাইসটি দুটি অংশ নিয়ে গঠিত: একটি আর্ক রোলার এবং একটি সমর্থনকারী ডিভাইস। এখানে ২ সেট আর্ক রোলার রয়েছে, যা স্টোরেজ বিনের উভয় পাশে স্থাপন করা হয়েছে। এগুলি একটি আর্ক ফ্রেম এবং এক সেট নমনীয় রোলার নিয়ে গঠিত। রোলারের পৃষ্ঠটি হার্ড ক্রোম দিয়ে প্লেট করা হয়।

ফটোইলেকট্রিক সুইচগুলি যথাক্রমে স্টোরেজ পিটের উভয় প্রান্তে ইনস্টল করা আছে, যা সাইলোতে প্লেটের ইনপুট নিয়ন্ত্রণ করতে, আনকোয়িলিং লেভেলার এবং পাঞ্চিং মেশিনের মধ্যে লেভেল নিয়ন্ত্রণ নিশ্চিত করতে এবং অবশেষে দুটির মধ্যে পার্থক্য উপলব্ধি করতে ব্যবহৃত হয়। গতি ভারসাম্যপূর্ণ।

সার্ভো ফিডার - ১ সেট

ব্যবহার: পাঞ্চিংয়ের জন্য প্রয়োজনীয় প্রকৃত স্টেপ দৈর্ঘ্য অনুযায়ী শীট উপাদান সরবরাহ করুন। একাধিক গ্রুপের ফিডিং প্যারামিটার একবারে সেট করা যেতে পারে, যা সুবিধাজনক এবং দ্রুত। ফিডিংয়ের নির্ভুলতা ত্রুটি ছাড়াই সঠিক।

গঠন: ফ্রেম, কম্প্রেশন সিস্টেম এবং সার্ভো ড্রাইভ সিস্টেম নিয়ে গঠিত

মাল্টি-স্টেশন পাঞ্চার(কাটিং)-১সেট

ব্যবহার: প্রধানত প্রোফাইলের বিভিন্ন ধরণের ছিদ্র তৈরি করা সম্পূর্ণ করে।

গঠন: এটি তরল চার-কলাম প্রেস মোড গ্রহণ করে, যা সাশ্রয়ী এবং প্রযোজ্য এবং দ্রুত পাঞ্চিং মেশিনে ৬-স্টেশন পাঞ্চিং মোড রয়েছে এবং এতে ৩ থেকে ৪ সেট ডাই সেট রয়েছে (গ্রাহকের পাঞ্চিং প্লেট অঙ্কনের চূড়ান্ত নিশ্চিতকরণ অনুযায়ী ডাই সেটের সংখ্যার চূড়ান্ত নিশ্চিতকরণ), যা ক্রমাগত একাধিক ধরণের ছিদ্র তৈরি করতে পারে। প্লেটের ট্রান্সভার্স দিকে পাঞ্চিং দূরত্বটি নিয়মিত করা যায় এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার মাধ্যমে পাঞ্চিং ধাপ পরিবর্তন করা যেতে পারে।

পাঞ্চিং ডায়াগ্রাম (চূড়ান্ত ছিদ্রের অবস্থান সেটিং গ্রাহকের দ্বারা নিশ্চিত করা অঙ্কনগুলির উপর নির্ভরশীল)
