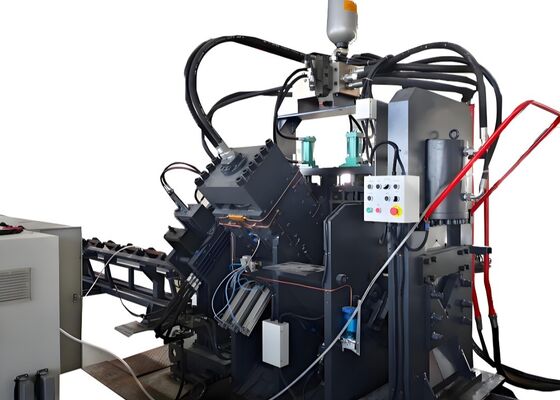

মডেল JNC2020 CNC পাঞ্চ কাটিং মেশিন লাইন অ্যাঙ্গেল স্টিলের জন্য 1000/1200KN পাঞ্চিং ফোর্স
পণ্যের পরিচিতি:

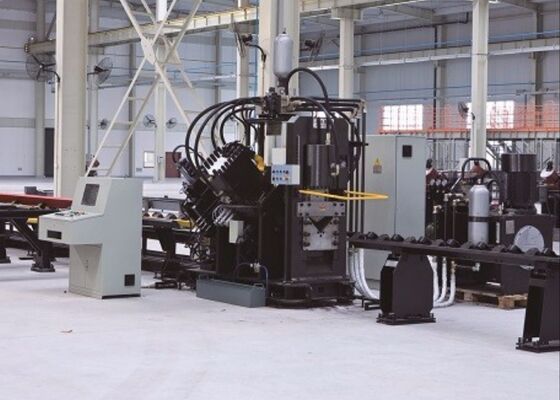

জেএনসি সিরিজের উচ্চ গতির সিএনসি অ্যাঙ্গেল পাঞ্চিং, চিহ্নিতকরণ এবং কাটিং প্রোডাকশন লাইন প্রধানত পাঞ্চিং ইউনিট, চিহ্নিতকরণ ইউনিট, কাটিং ইউনিট, ট্রান্সভার্স কনভেয়র, ঘূর্ণায়মান কনভেয়র, ফিডিং কনভেয়র, আনলোডিং কনভেয়র, সিএনসি ফিডিং ক্যারেজ, হাইড্রোলিক সিস্টেম, বৈদ্যুতিক সিস্টেম, বায়ুসংক্রান্ত সিস্টেম ইত্যাদি দ্বারা গঠিত। এই প্রোডাকশন লাইনটি প্রধানত টাওয়ার শিল্পে অ্যাঙ্গেল স্টিলের স্বয়ংক্রিয় প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়। প্রক্রিয়াকরণ প্রক্রিয়াটি সংখ্যাসূচকভাবে নিয়ন্ত্রিত এবং অপারেশনটি খুবই সুবিধাজনক। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা, বহু-বৈচিত্র্য এবং ব্যাপক উৎপাদন উপলব্ধি করতে পারে।
পণ্যের পরামিতি:
| মডেল |
JNC2020 |
| কোণের আকার (মিমি) |
50х50х4~ |
| 200х200х20 |
| সর্বোচ্চ পাঞ্চিং (ব্যাস х থি.) (মিমি) |
Φ26х20 |
| পাঞ্চিং ফোর্স (kN) |
1000/1200 |
| চিহ্নিতকরণ শক্তি (kN) |
1000/1200 |
| কাটিং ফোর্স (kN) |
2200/4300 |
| ব্ল্যাঙ্কের সর্বোচ্চ দৈর্ঘ্য (মি) |
14 |
| সমাপ্তের সর্বোচ্চ দৈর্ঘ্য (মি) |
12 |
| প্রতি পাশে পাঞ্চ |
3 |
| চিহ্নিতকরণের অক্ষরের গ্রুপ |
4 |
| প্রতি গ্রুপে অক্ষরের সংখ্যা |
18 |
| অক্ষরের আকার(মিমি) |
14x10x19 |
| সিএনসি অক্ষ |
3 |
| কাটিং মোড |
ডাবল ব্লেড বা সিঙ্গেল ব্লেড |
| কুলিং পদ্ধতি |
জল কুলিং/এয়ার কুলিং/অয়েল চিলার |
| সর্বোচ্চ ফিডিং গতি (মি/মিনিট) |
80 |
| প্রোগ্রামিং মোড |
লফটিং সফটওয়্যার বা নির্দেশ প্রোগ্রামিং |
| সামগ্রিক মাত্রা (মি) |
প্রায় 32x7x3 |
| উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সমন্বয় এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্য:
1. সিএনসি অ্যাঙ্গেল আয়রন পাঞ্চিং মেশিনটি হয় দুটি বা তিনটি পাঞ্চিং ইউনিট দিয়ে সজ্জিত, যার প্রত্যেকটিতে তিনটি ভিন্ন পাঞ্চের আকার থাকতে পারে। এই পাঞ্চিং ইউনিটগুলি পাঞ্চিং পজিশনগুলি সামঞ্জস্য করার জন্য সংখ্যাসূচক নিয়ন্ত্রণ (NC) দ্বারা সুনির্দিষ্টভাবে নিয়ন্ত্রিত হয়। মেশিনটি গোলাকার এবং ডিম্বাকৃতির উভয় ছিদ্র পাঞ্চ করতে সক্ষম। এর উচ্চ-গতির ফিডিং এবং পাঞ্চিং অপারেশনগুলি উল্লেখযোগ্যভাবে উৎপাদন দক্ষতা বৃদ্ধি করে। 50×50×4 মিমি অ্যাঙ্গেল স্টিলের জন্য, আট ঘণ্টার শিফটে আউটপুট ক্ষমতা 9-10 টন।
2. সিএনসি অ্যাঙ্গেল পাঞ্চিং মেশিনের চিহ্নিতকরণ ইউনিটে একটি শক্তিশালী এবং অনমনীয় এনক্লোজার রয়েছে। চিহ্নিতকরণ সিস্টেমে চারটি ক্যাসেটের সেট অন্তর্ভুক্ত রয়েছে, যা প্রোগ্রামিংয়ের মাধ্যমে নির্বাচন করা যেতে পারে এবং টাইপিং পজিশন অবাধে সমন্বয় করা যেতে পারে। এছাড়াও, একটি ডিস্ক চিহ্নিতকরণ পদ্ধতি উপলব্ধ, যাতে 10টি সারি রয়েছে এবং এটি ম্যানুয়াল হস্তক্ষেপ ছাড়াই স্বয়ংক্রিয়ভাবে অক্ষর নির্বাচন করে, যা চিহ্নিতকরণের দক্ষতা অনেক বাড়িয়ে দেয়।
3. সিএনসি অ্যাঙ্গেল বার কাটিং মেশিনটি একটি একক-ব্লেড শিয়ারিং ইউনিট দিয়ে সজ্জিত, যা এর উচ্চ কাটিং ফোর্সের জন্য সুপরিচিত। প্রতিটি কাট উপাদান নষ্ট না করেই করা হয় এবং ফলস্বরূপ কাটিং সারফেসটি পরিষ্কার এবং মসৃণ হয়। ব্লেড হাউজিং-এ একটি ওপেন-ডোর ডিজাইন রয়েছে, যা দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপনের সুবিধা দেয়।
4. অনুভূমিক উপাদান টেবিলটি দক্ষতার সাথে অ্যাঙ্গেল বারটিকে ঘূর্ণায়মান উপাদান র্যাকে স্থানান্তর করে, যা একটি মোটর এবং হ্রাসকারী দ্বারা চালিত হয়। এই সিস্টেমটি নিশ্চিত করে যে অ্যাঙ্গেল বারটি আরও প্রক্রিয়াকরণের জন্য ফিডিং কনভেয়ারে নিরাপদে স্থাপন করা হয়েছে।
5. ওয়ার্কপিসটি একটি সিএনসি ফিডিং ক্যারেজ দ্বারা নিরাপদে ধরে রাখা হয় এবং খাওয়ানো হয়, যা উচ্চ পজিশনিং নির্ভুলতা নিশ্চিত করে। ফিডিং ক্যারেজটি একটি সার্ভো মোটর দ্বারা চালিত হয়, যার প্রতিক্রিয়া একটি ফটোইলেকট্রিক এনকোডার দ্বারা সরবরাহ করা হয়, যা একটি ক্লোজড-লুপ কন্ট্রোল সিস্টেম ব্যবহার করে।
6. সিএনসি অ্যাঙ্গেল স্টিল মেটাল পাঞ্চিং এবং চিহ্নিতকরণ মেশিনটি একটি হাইড্রোলিক সিস্টেম দ্বারা চালিত হয় যা পাঞ্চিং, চিহ্নিতকরণ এবং শিয়ারিং অপারেশন চালায়। এটি একটি উচ্চ-গতির হাইড্রোলিক স্টেশন দিয়ে সজ্জিত যাতে একটি অ্যাসিউমুলেটর রয়েছে এবং হাইড্রোলিক লাইনগুলি ফেরুল-টাইপ সংযোগ ব্যবহার করে, যা লিক-প্রতিরোধী এবং সহজ প্রতিস্থাপন ও রক্ষণাবেক্ষণের সুবিধা দেয়। প্রধান হাইড্রোলিক ভালভ ব্লকগুলি বিখ্যাত অ্যাটোস ব্র্যান্ড থেকে নেওয়া হয়েছে, যা একটি নির্ভরযোগ্য এবং দক্ষ হাইড্রোলিক সিস্টেম নিশ্চিত করে।
7. হাইড্রোলিক স্টেশনের কুলিং সিস্টেম জল কুলিং, এয়ার কুলিং বা তেল চিলিংয়ের বিকল্প সরবরাহ করে। গ্রাহকরা তাদের নির্দিষ্ট অপারেশনাল প্রয়োজনীয়তার উপর ভিত্তি করে সবচেয়ে উপযুক্ত কুলিং পদ্ধতি নির্বাচন করার নমনীয়তা পান।
8. কন্ট্রোল সিস্টেমে প্রধানত একটি আপার কম্পিউটার, পিএলসি, সার্ভো মোটর, বাহ্যিক সনাক্তকরণ সুইচ এবং অন্যান্য উপাদান রয়েছে। অপারেটর কেবল প্রক্রিয়াকরণের প্রয়োজনীয়তাগুলি ইনপুট করে এবং সিস্টেমটি স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট প্রক্রিয়াকরণ প্রোগ্রাম তৈরি করে। এটি CAD সফ্টওয়্যার দ্বারা উত্পন্ন DXF, NC এবং অন্যান্য ফাইল ফরম্যাট পড়তে সক্ষম। আপার কম্পিউটারের হিউম্যান-মেশিন ইন্টারফেস ব্যবহারকারী-বান্ধব, স্বজ্ঞাত প্রদর্শন এবং সহজ অপারেশন প্রদান করে। এটি ওয়ার্কপিসের গ্রাফিক্যাল ডিসপ্লে, ব্যাপক ডেটা স্টোরেজ, লোকেশন ডেটা ভিজ্যুয়ালাইজেশন এবং ফল্ট অ্যালার্ম বিজ্ঞপ্তিগুলির মতো ফাংশন সমর্থন করে।
এই নমুনাগুলি, অ্যাঙ্গেল স্টিল টাওয়ার শিল্পের মধ্যে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণের দৃশ্যগুলি উপস্থাপন করে, ব্যবহারকারীদের সরাসরি সরঞ্জামের প্রক্রিয়াকরণের গুণমান, নির্ভুলতা এবং কারুশিল্প মূল্যায়ন করতে দেয়। এগুলি সরঞ্জামের কর্মক্ষমতা এবং নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার জন্য এর উপযুক্ততা মূল্যায়নের জন্য একটি কংক্রিট রেফারেন্স পয়েন্ট হিসাবে কাজ করে, যার ফলে সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য অবগত, ডেটা-চালিত সিদ্ধান্ত গ্রহণকে সমর্থন করে।
অতি-উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের নির্মাণে, যেখানে টাওয়ারগুলিকে চরম আবহাওয়ার পরিস্থিতি এবং উল্লেখযোগ্য লোড সহ্য করতে হয়, এই সরঞ্জামটি টাওয়ারগুলির মূল কাঠামো তৈরি করে এমন অ্যাঙ্গেল স্টিল উপাদানগুলির প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য প্রয়োজনীয় কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর দক্ষতার সাথে ড্রিলিং এবং স্ট্যাম্পিং অপারেশন করে, সঠিক মাত্রা এবং নিরাপদ সংযোগ নিশ্চিত করে যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা বজায় রাখে।
