সংখ্যাসূচকভাবে নিয়ন্ত্রিত সিএনসি স্টিল পঞ্চিং মার্কিং কাটিং মেশিন 50x50x4 ~ 200x200x20 মিমি কোণ আকার

সংখ্যাসূচকভাবে নিয়ন্ত্রিত সিএনসি স্টিল পঞ্চিং মার্কিং কাটিং মেশিন 50x50x4 ~ 200x200x20 মিমি কোণ আকার

পণ্যের ভূমিকা:

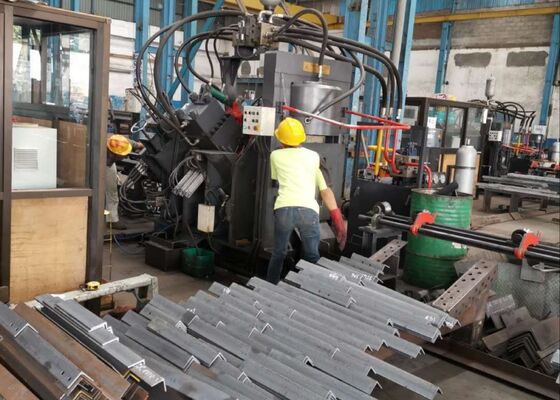

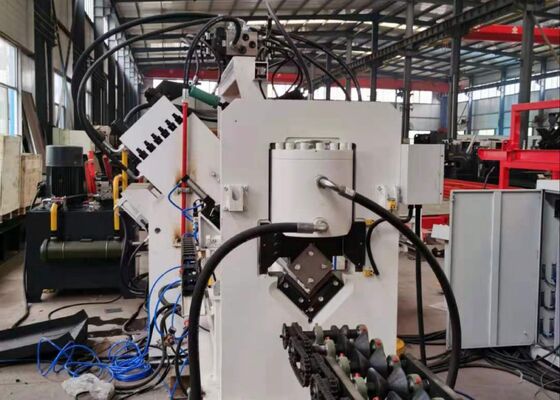

JNC সিরিজ উচ্চ গতির CNC কোণ punching, চিহ্নিতকরণ, এবং কাটা উত্পাদন লাইন প্রধানত punching ইউনিট, চিহ্নিতকরণ ইউনিট, কাটা ইউনিট, তির্যক পরিবাহক, ঘোরানো পরিবাহক,ফিডিং কনভেয়র, আনলোডিং কনভেয়র, সিএনসি ফিডিং ক্যারেজ, হাইড্রোলিক সিস্টেম, বৈদ্যুতিক সিস্টেম, বায়ুসংক্রান্ত সিস্টেম এবং অন্যান্য মূল উপাদান।এই উত্পাদন লাইন বিশেষভাবে টাওয়ার শিল্পে কোণ ইস্পাত স্বয়ংক্রিয় প্রক্রিয়াকরণ জন্য ডিজাইন করা হয়. পুরো প্রক্রিয়াটি সংখ্যাসূচকভাবে নিয়ন্ত্রিত হয়, যা সহজেই পরিচালনা করা যায়। এটি স্বয়ংক্রিয়, উচ্চ নির্ভুলতা, বহু-বৈচিত্র্য এবং ভর উত্পাদন ক্ষমতা সক্ষম করে।

পণ্যের পরামিতিঃ

পণ্যের বৈশিষ্ট্যঃ

1. সিএনসি কোণ লোহা punching মেশিন হয় দুই বা তিনটি punching ইউনিট দিয়ে সজ্জিত করা হয়, প্রতিটি তিনটি পৃথক punch মাপ থাকার জন্য ডিজাইন করা হয়।এই punching ইউনিট সঠিকভাবে punching অবস্থানের সমন্বয় করতে সংখ্যাসূচক নিয়ন্ত্রণ (NC) দ্বারা সঠিকভাবে নিয়ন্ত্রিত হয়. মেশিন উভয় বৃত্তাকার এবং স্ফটিক গর্ত তৈরি করতে সক্ষম। এর উচ্চ গতির খাওয়ানো এবং punching অপারেশন উল্লেখযোগ্যভাবে উত্পাদন দক্ষতা উন্নত। 50×50×4mm কোণ ইস্পাত জন্য,মেশিনটি আট ঘন্টা শিফটে 9-10 টন আউটপুট ক্ষমতা সরবরাহ করে.

2. সিএনসি কোণ প্যান্সিং মেশিনের মার্কিং ইউনিট একটি শক্তিশালী এবং শক্ত ঘরের মধ্যে অবস্থিত। মার্কিং সিস্টেমটি চারটি ক্যাসেট সেট নিয়ে গঠিত, যা প্রোগ্রামিংয়ের মাধ্যমে নির্বাচন করা যেতে পারে,এবং মার্কিং অবস্থান অবাধে নিয়ন্ত্রিত হতে পারেঅতিরিক্তভাবে, মেশিনে একটি ডিস্ক চিহ্নিতকরণ পদ্ধতি রয়েছে যার মধ্যে 10 টি সারি রয়েছে, যা ম্যানুয়াল ইনপুটের প্রয়োজন ছাড়াই স্বয়ংক্রিয়ভাবে অক্ষর নির্বাচন করে, যার ফলে চিহ্নিতকরণের দক্ষতা ব্যাপকভাবে বৃদ্ধি পায়।

3. সিএনসি কোণ বার কাটার মেশিনটি একটি একক ব্লেড শিয়ারিং ইউনিট দিয়ে সজ্জিত, যা এর ব্যতিক্রমী কাটার শক্তির জন্য পরিচিত। প্রতিটি কাটা শূন্য উপাদান বর্জ্য সঙ্গে সম্পন্ন করা হয়,এবং ফলে কাটা পৃষ্ঠ পরিষ্কার এবং মসৃণ হয়. ব্লেড হাউজিং একটি খোলা দরজা নকশা বৈশিষ্ট্য, দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপন করার অনুমতি দেয়।

4অনুভূমিক উপাদান টেবিল দক্ষতার সাথে কোণ বারটি ঘোরানো উপাদান র্যাকের দিকে স্থানান্তর করে, যা একটি মোটর এবং হ্রাসকারী দ্বারা চালিত হয়।এই সিস্টেম নিশ্চিত করে যে কোণ বার পরবর্তী প্রক্রিয়াকরণের জন্য ফিডিং কনভেয়র উপর নিরাপদে স্থাপন করা হয়.

5. ওয়ার্কপিসটি একটি সিএনসি ফিডিং ক্যারেজ দ্বারা সুরক্ষিতভাবে রাখা হয় এবং খাওয়ানো হয়, যা সঠিক অবস্থানের নির্ভুলতা নিশ্চিত করে। ফিডিং ক্যারেজটি একটি সার্ভো মোটর দ্বারা চালিত হয়, একটি ফটো ইলেকট্রিক এনকোডার থেকে প্রতিক্রিয়া সহ,একটি বন্ধ লুপ নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে.

6. সিএনসি কোণ ইস্পাত ধাতু punching এবং চিহ্নিতকরণ মেশিন একটি জলবাহী সিস্টেমের মাধ্যমে কাজ করে যা punching, চিহ্নিতকরণ, এবং shearing ফাংশন শক্তি।এটি একটি উচ্চ গতির জলবাহী স্টেশন একটি accumulator বৈশিষ্ট্যযুক্ত দিয়ে সজ্জিত করা হয়, যখন হাইড্রোলিক লাইনগুলি ফারুল টাইপ সংযোগের সাথে ডিজাইন করা হয়েছে, যা ফুটো প্রতিরোধের নিশ্চয়তা দেয় এবং সহজেই প্রতিস্থাপন এবং রক্ষণাবেক্ষণের সুবিধার্থে।প্রাথমিক হাইড্রোলিক ভালভ ব্লকগুলি নামী অটোস ব্র্যান্ড থেকে আসে, একটি নির্ভরযোগ্য এবং দক্ষ জলবাহী সিস্টেম গ্যারান্টি।

7হাইড্রোলিক স্টেশনের কুলিং সিস্টেম বিভিন্ন অপশন প্রদান করে, যার মধ্যে রয়েছে জল কুলিং, বায়ু কুলিং বা তেল কুলিং।এই নমনীয়তা গ্রাহকদের তাদের নির্দিষ্ট অপারেশনাল প্রয়োজনের উপর ভিত্তি করে সবচেয়ে উপযুক্ত শীতল পদ্ধতি নির্বাচন করতে দেয়.

8. কন্ট্রোল সিস্টেম প্রধানত একটি উপরের কম্পিউটার, পিএলসি, servo মোটর, বহিরাগত সনাক্তকরণ সুইচ, এবং অন্যান্য অপরিহার্য উপাদান গঠিত। অপারেটর কেবল প্রক্রিয়াকরণ প্রয়োজনীয়তা ইনপুট,এবং সিস্টেম স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট প্রক্রিয়াকরণ প্রোগ্রাম উৎপন্ন. এটি ডিএক্সএফ, এনসি এবং সিএডি সফ্টওয়্যার দ্বারা উত্পন্ন অন্যান্য ফাইল ফর্ম্যাটগুলিও পড়তে সক্ষম। উপরের কম্পিউটারের মানব-মেশিন ইন্টারফেসটি ব্যবহারের সহজতার জন্য ডিজাইন করা হয়েছে,একটি স্বজ্ঞাত প্রদর্শন এবং সহজ অপারেশন বৈশিষ্ট্যযুক্তএটি গ্রাফিকাল ওয়ার্কপিস প্রদর্শন, বিস্তৃত ডেটা স্টোরেজ, অবস্থান ডেটা ভিজ্যুয়ালাইজেশন এবং ত্রুটি অ্যালার্ম বিজ্ঞপ্তিগুলির মতো ফাংশনগুলি সমর্থন করে।

এই নমুনাগুলি, যা স্ট্যান্ডার্ড স্পেসিফিকেশন এবং কোণ স্টিল টাওয়ার শিল্পের মধ্যে সাধারণ প্রক্রিয়াকরণ শর্তগুলি প্রতিফলিত করে, ব্যবহারকারীদের সরাসরি সরঞ্জামগুলির প্রক্রিয়াকরণের গুণমান মূল্যায়ন করতে সক্ষম করে,সঠিকতা, এবং কারিগরি দক্ষতা। এগুলি সরঞ্জামগুলির কার্যকারিতা এবং নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার জন্য এর উপযুক্ততার মূল্যায়নের জন্য একটি বাস্তব রেফারেন্স সরবরাহ করে, এইভাবে অবহিত,সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য ডেটা-চালিত সিদ্ধান্ত গ্রহণ.

অতি-উচ্চ-ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, যেখানে টাওয়ারগুলি মারাত্মক আবহাওয়া পরিস্থিতি এবং উল্লেখযোগ্য লোডের শিকার হয়,এই সরঞ্জামটি কোণ ইস্পাত উপাদান যা টাওয়ার প্রাথমিক কাঠামো গঠন প্রক্রিয়াজাতকরণের জন্য অত্যাবশ্যকএটি কার্যকরভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,সুনির্দিষ্ট মাত্রা এবং সুরক্ষিত সংযোগ নিশ্চিত করা যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা এবং অখণ্ডতা বজায় রাখে.
