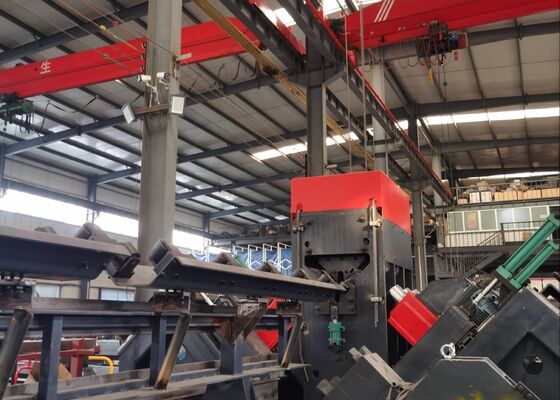

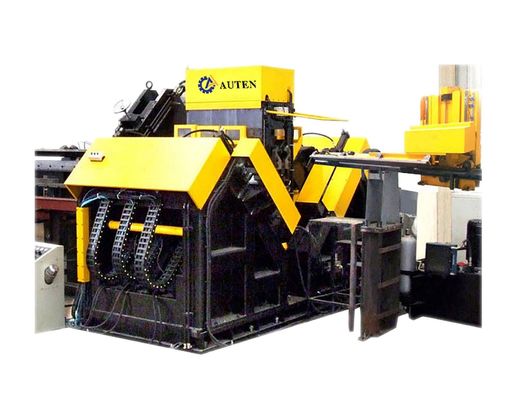

ADM2532 মডেল CNC অ্যাঙ্গেল স্টিল টেবিল ড্রিলিং এবং মার্কিং মেশিন PLC মোটর 40mm সর্বোচ্চ ড্রিলিং
পণ্য পরিচিতি:
CNC অ্যাঙ্গেল ড্রিলিং এবং মার্কিং মেশিন লাইনটি বিশেষভাবে ডিজাইন করা হয়েছে ট্রান্সমিশন লাইন টাওয়ারে ব্যবহৃত বৃহৎ, উচ্চ-শক্তির অ্যাঙ্গেল স্টিলের ড্রিলিং এবং স্ট্যাম্পিংয়ের জন্য। এই সিস্টেমটি অ্যাঙ্গেল স্টিলের সমস্ত ছিদ্রের সুনির্দিষ্ট ড্রিলিং নিশ্চিত করে, যা উচ্চতর ছিদ্রের গুণমান এবং অবস্থানের নির্ভুলতা বজায় রাখে। এছাড়াও, এটি উৎপাদন দক্ষতা বাড়ায় এবং উচ্চ স্তরের অটোমেশন প্রদান করে।
প্রধান পরামিতি:
| মডেল |
JNC2532 |
ADM2532 |
ADM3635 |
| অ্যাঙ্গেলের আকার (মিমি) |
100×100×10~250×250×32 |
100×100×10~360×360×35 |
| ব্ল্যাঙ্কের সর্বোচ্চ দৈর্ঘ্য (মি) |
14 |
| ড্রিলিং স্পিন্ডেলের টেপার |
/ |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Ф40 |
| প্রতি পাশে ড্রিলের পরিমাণ (পিসি) |
3 (উভয় পাশে মোট 6) |
| সর্বোচ্চ স্পিন্ডেল ঘূর্ণন গতি (r/min) |
120-560, ট্রান্সডিউসার স্টেপলেস অ্যাডজাস্টমেন্ট |
6000 |
| ড্রিলের সর্বোচ্চ কাটিং গতি (m/min) |
/ |
200 |
| CNC অক্ষ |
3 |
9 |
| ব্যাক মার্কের পরিসর (মিমি) |
50-220 (স্টেপলেস) |
50-330 (স্টেপলেস) |
| সর্বোচ্চ অ্যাঙ্গেল ফিডিং গতি (m/min) |
40 |
| মার্কিং ফোর্স (kN) |
1000/1200 |
| ক্যারেক্টার গ্রুপের পরিমাণ |
4 |
| প্রতি গ্রুপে অক্ষরের পরিমাণ |
18 |
| ক্যারেক্টার সাইড(মিমি) |
14×10×19 |
| ড্রিল বিট কুলিং সিস্টেম |
বাহ্যিক কুলিং |
এয়ার অ্যাটোমাইজেশন ড্রাই ইন্টারনাল কুলিং
|
| প্রোগ্রামিং মোড |
লফটিং সফটওয়্যার বা ইন্সট্রাকশন প্রোগ্রামিং |
| সমগ্র মাত্রা (মি) |
32x7x2.5 |
34×8×3 |
34×8.9×3 |
পণ্যের বৈশিষ্ট্য:
1. উৎপাদন লাইনটি একটি স্বয়ংক্রিয় লোডিং সিস্টেমের সাথে সজ্জিত, যার মধ্যে একটি অনুভূমিক ফিডিং চ্যানেল, একটি ঘূর্ণায়মান লোডিং র্যাক, সেইসাথে একটি স্বয়ংক্রিয় আনলোডিং সিস্টেম এবং ফিডিং প্রক্রিয়া অন্তর্ভুক্ত রয়েছে। অ্যাঙ্গেল স্টিলের সমস্ত ড্রিলিং এবং স্টিল স্ট্যাম্পিং অপারেশনগুলি একটি অবিচ্ছিন্ন, দক্ষ প্রক্রিয়ার সাথে নির্বিঘ্নে একত্রিত করা হয়েছে। পুরো কর্মপ্রবাহটি সম্পূর্ণরূপে স্বয়ংক্রিয়, যা ম্যানুয়াল হস্তক্ষেপের প্রয়োজনীয়তা দূর করে এবং অপারেটরের শ্রমের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে হ্রাস করে।

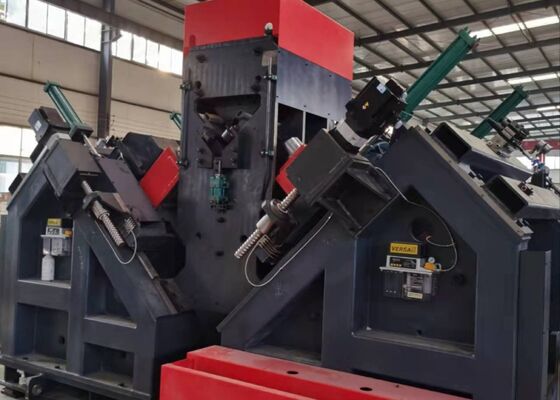

2. ড্রিলিং স্পিন্ডেলটি একটি তাইওয়ান BT40 নির্ভুলতা স্পিন্ডেল (অভ্যন্তরীণ কুল্যান্ট সহ) দিয়ে সজ্জিত, যা উচ্চতর ড্রিলিং দক্ষতা এবং নির্ভুলতা নিশ্চিত করে। ড্রিলিং ইউনিটটি ছয়টি CNC ড্রিলিং হেড দিয়ে সজ্জিত, অ্যাঙ্গেল স্টিলের প্রতিটি পাশে তিনটি করে স্থাপন করা হয়েছে। উভয় পাশের হেডগুলি অ্যাঙ্গেল স্টিলের উইংগুলির উপরের প্রান্ত থেকে অভিন্ন ব্যাস এবং ধারাবাহিক ব্যবধানে ছিদ্র করতে সক্ষম।
3. সফ্টওয়্যারটিতে একটি দ্বিভাষিক চাইনিজ/ইংরেজি ইন্টারফেস রয়েছে, যা ব্যবহারের সহজতা এবং ওয়ার্কপিস অঙ্কনগুলির একটি স্পষ্ট প্রদর্শন নিশ্চিত করে।
4. প্রোগ্রামিং প্রক্রিয়াটি সহজ এবং দক্ষ; ব্যবহারকারীদের প্রোগ্রাম তৈরি করতে কেবল ওয়ার্কপিসের মাত্রা, ছিদ্রের ব্যাস, ব্যবধান এবং পরিমাণ ইনপুট করতে হবে। এছাড়াও, CAD/CAM লফটিং সফটওয়্যার সরাসরি ফাইল রূপান্তরের জন্য ব্যবহার করা যেতে পারে। সিস্টেমটি TEKLA সফ্টওয়্যার দ্বারা উত্পাদিত NC1 ফাইলের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।
5. গুরুত্বপূর্ণ জলবাহী, বায়ুসংক্রান্ত এবং বৈদ্যুতিক উপাদানগুলি নির্ভরযোগ্যতা এবং বর্ধিত স্থায়িত্ব নিশ্চিত করতে সুপ্রতিষ্ঠিত, উচ্চ-কার্যকারিতা ব্র্যান্ড থেকে সংগ্রহ করা হয়।
6. সিস্টেমটি একটি সমন্বিত স্ব-ডায়াগনস্টিক বৈশিষ্ট্য দিয়ে সজ্জিত, যা দক্ষ ত্রুটি সনাক্তকরণ এবং সমস্যা সমাধানে সক্ষম করে।
7. শিয়ারিং ইউনিটটি একটি ঐচ্ছিক সংযোজন হিসাবে দেওয়া হয় এবং কর্মক্ষমতা বাড়ানোর জন্য একটি দ্বৈত-ব্লেড কাটিং প্রক্রিয়া ব্যবহার করে।
এই নমুনাগুলিতে ট্রান্সমিশন লাইন টাওয়ারগুলির নির্মাণে সাধারণত ব্যবহৃত অ্যাঙ্গেল স্টিলের বিভিন্ন স্ট্যান্ডার্ড স্পেসিফিকেশন এবং ছিদ্রের কনফিগারেশন অন্তর্ভুক্ত রয়েছে। এগুলি সম্ভাব্য ব্যবহারকারী বা পরিদর্শকদের সরঞ্জামের কার্যকরী কর্মক্ষমতা মূল্যায়ন করার জন্য একটি ভিজ্যুয়াল রেফারেন্স প্রদান করে, সরঞ্জামগুলি ট্রান্সমিশন লাইন টাওয়ার উৎপাদনের জন্য প্রয়োজনীয় ব্যবহারিক উত্পাদন মান পূরণ করে কিনা তা নির্ধারণের জন্য স্পষ্ট এবং পরিমাপযোগ্য বেঞ্চমার্ক সরবরাহ করে।
অতি-উচ্চ ভোল্টেজ (UHV) ট্রান্সমিশন লাইনের নির্মাণে, যেখানে ট্রান্সমিশন টাওয়ারগুলি চরম আবহাওয়ার পরিস্থিতি এবং ভারী লোড সহ্য করে, এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে যা টাওয়ারগুলির মূল লোড-বহনকারী কাঠামো তৈরি করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য প্রয়োজনীয় কাঠামোগত উপাদানগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি দক্ষতার সাথে সম্পাদন করে, যা সুনির্দিষ্ট মাত্রিক নির্ভুলতা এবং নির্ভরযোগ্য সংযোগ কর্মক্ষমতা নিশ্চিত করে। ফলস্বরূপ, এটি তাদের পুরো পরিষেবা জীবনে ট্রান্সমিশন টাওয়ারগুলির দীর্ঘমেয়াদী কাঠামোগত অখণ্ডতা এবং স্থিতিশীলতায় উল্লেখযোগ্যভাবে অবদান রাখে।
