অটো ফিডিং পাঞ্চিং মেশিন সিএনসি অ্যাঙ্গেল বার প্রসেসিং মেশিন পাওয়ার ট্রান্সমিশন টাওয়ারের জন্য
পণ্যের পরিচিতি:
JNC সিরিজের হাই-স্পিড সিএনসি অ্যাঙ্গেল পাঞ্চিং, মার্কিং এবং কাটিং প্রোডাকশন লাইন প্রধানত পাঞ্চিং ইউনিট, মার্কিং ইউনিট, কাটিং ইউনিট, ট্রান্সভার্স কনভেয়ার, রোটেটিং কনভেয়ার, ফিডিং কনভেয়ার, আনলোডিং কনভেয়ার, সিএনসি ফিডিং ক্যারেজ, হাইড্রোলিক সিস্টেম, ইলেকট্রিক্যাল সিস্টেম, নিউমেটিক সিস্টেম এবং অন্যান্য প্রয়োজনীয় উপাদান নিয়ে গঠিত। এই প্রোডাকশন লাইনটি বিশেষভাবে টাওয়ার উৎপাদন শিল্পে অ্যাঙ্গেল স্টিলের স্বয়ংক্রিয় প্রক্রিয়াকরণের জন্য তৈরি করা হয়েছে। পুরো অপারেশনটি সংখ্যাসূচকভাবে নিয়ন্ত্রিত, যা ব্যবহারকারী-বান্ধব অপারেশন সহজতর করে। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুল, বহু-বৈচিত্র্য এবং বৃহৎ-পরিসরের উৎপাদন ক্ষমতা সমর্থন করে।
পণ্যের প্যারামিটার:
| মডেল |
JNC2020 |
| অ্যাঙ্গেল আকার (মিমি) |
50×50×4~200×200×20 |
| সর্বোচ্চ পাঞ্চিং (Dia. × Thi.) (মিমি) |
Φ26×20 |
| পাঞ্চিং ফোর্স (kN) |
1000/1200 |
| মার্কিং ফোর্স (kN) |
1000/1200 |
| কাটিং ফোর্স (kN) |
2200/4300 |
| সর্বোচ্চ ফাঁকা দৈর্ঘ্য (মি) |
14 |
| সর্বোচ্চ সমাপ্ত দৈর্ঘ্য (মি) |
12 |
| প্রতি পাশে পাঞ্চ |
3 |
| মার্কিং অক্ষরের গ্রুপ |
4 |
| প্রতি গ্রুপে অক্ষরের সংখ্যা |
18 |
| অক্ষরের আকার (মিমি) |
14x10x19 |
| সিএনসি অক্ষ |
3 |
| কাটিং মোড |
ডাবল ব্লেড বা সিঙ্গেল ব্লেড |
| কুলিং পদ্ধতি |
জল শীতলীকরণ/বায়ু শীতলীকরণ/তেল চিলার |
| সর্বোচ্চ ফিডিং গতি (মি/মিনিট) |
80 |
| প্রোগ্রামিং মোড |
লফটিং সফ্টওয়্যার বা নির্দেশ প্রোগ্রামিং |
| সামগ্রিক মাত্রা (মি) |
প্রায় 32x7x3 |
| উপরের প্যারামিটারগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্য:
1. সিএনসি অ্যাঙ্গেল লোহার পাঞ্চিং মেশিনটি দুটি বা তিনটি পাঞ্চিং ইউনিট দিয়ে সজ্জিত, প্রতিটি তিনটি ভিন্ন পাঞ্চ আকারের জন্য ডিজাইন করা হয়েছে। এই পাঞ্চিং ইউনিটগুলি সংখ্যাসূচক নিয়ন্ত্রণ (NC) দ্বারা নির্ভুলভাবে নিয়ন্ত্রিত হয়, যা পাঞ্চিং অবস্থানের সঠিক সমন্বয় নিশ্চিত করে। মেশিনটি গোলাকার এবং ডিম্বাকৃতির উভয় ছিদ্র তৈরি করতে সক্ষম। এর উচ্চ-গতির ফিডিং এবং পাঞ্চিং ক্ষমতা উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে। 50×50×4 মিমি অ্যাঙ্গেল স্টিলের জন্য, মেশিনটি আট ঘন্টার শিফটে 9-10 টন উৎপাদন ক্ষমতা অর্জন করে।
2. সিএনসি অ্যাঙ্গেল পাঞ্চিং মেশিনের মার্কিং ইউনিটটি একটি মজবুত এবং অনমনীয় ঘেরে অবস্থিত। মার্কিং সিস্টেমে চারটি ক্যাসেট সেট রয়েছে, যা প্রোগ্রামিংয়ের মাধ্যমে নির্বাচন করা যেতে পারে, যা মার্কিং অবস্থানের নমনীয় সমন্বয় সক্ষম করে। অতিরিক্তভাবে, মেশিনটিতে 10 সারি সহ একটি ডিস্ক মার্কিং পদ্ধতি অন্তর্ভুক্ত রয়েছে, যা ম্যানুয়াল ইনপুট ছাড়াই স্বয়ংক্রিয়ভাবে অক্ষর নির্বাচন করে, যার ফলে মার্কিং দক্ষতা উল্লেখযোগ্যভাবে উন্নত হয়।

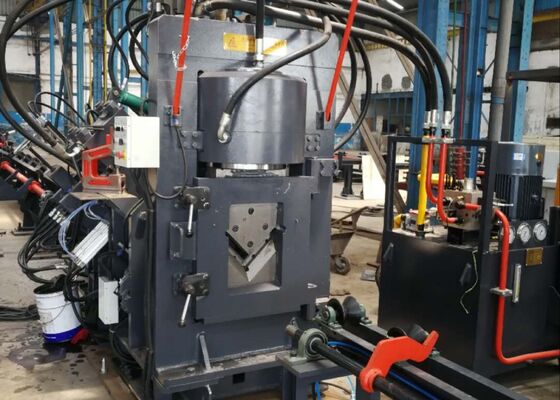

3. সিএনসি অ্যাঙ্গেল বার কাটিং মেশিনটি একটি সিঙ্গেল-ব্লেড শিয়ারিং ইউনিট দিয়ে সজ্জিত, যা এর উন্নত কাটিং ফোর্সের জন্য পরিচিত। প্রতিটি কাট কোনও উপাদান অপচয় ছাড়াই সম্পাদিত হয় এবং ফলস্বরূপ কাটিং পৃষ্ঠটি পরিষ্কার এবং মসৃণ উভয়ই হয়। ব্লেড হাউজিংটি একটি খোলা-দরজা কাঠামো দিয়ে ডিজাইন করা হয়েছে, যা দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপন সহজতর করে।
4. অনুভূমিক উপাদান টেবিলটি অ্যাঙ্গেল বারকে রোটেটিং উপাদান র্যাকে কার্যকরভাবে পরিবহন করে, যা একটি মোটর এবং রিডিউসার দ্বারা চালিত হয়। এই প্রক্রিয়াটি নিশ্চিত করে যে অ্যাঙ্গেল বারটি আরও প্রক্রিয়াকরণের জন্য ফিডিং কনভেয়ারে নিরাপদে স্থাপন করা হয়েছে।
5. ওয়ার্কপিসটি একটি সিএনসি ফিডিং ক্যারেজ দ্বারা দৃঢ়ভাবে ধরে রাখা এবং ফিড করা হয়, যা সঠিক অ্যালাইনমেন্ট এবং পজিশনিং নির্ভুলতা নিশ্চিত করে। ফিডিং ক্যারেজটি একটি সার্ভো মোটর দ্বারা চালিত হয়, একটি ফটোইলেকট্রিক এনকোডার থেকে ফিডব্যাক সহ, একটি ক্লোজড-লুপ নিয়ন্ত্রণ ব্যবস্থার মধ্যে কাজ করে।
6. সিএনসি অ্যাঙ্গেল স্টিল মেটাল পাঞ্চিং এবং মার্কিং মেশিনটি একটি হাইড্রোলিক সিস্টেমের মাধ্যমে কাজ করে যা পাঞ্চিং, মার্কিং এবং শিয়ারিং ফাংশনগুলি চালায়। এটি একটি অ্যাকুমুলেটর সহ একটি হাই-স্পিড হাইড্রোলিক স্টেশন দিয়ে সজ্জিত, এবং হাইড্রোলিক লাইনগুলি ফেরুল-টাইপ সংযোগ ব্যবহার করে, যা লিক-প্রুফ পারফরম্যান্স নিশ্চিত করে এবং সহজ প্রতিস্থাপন ও রক্ষণাবেক্ষণ সহজতর করে। প্রধান হাইড্রোলিক ভালভ ব্লকগুলি সুপরিচিত Atos ব্র্যান্ড দ্বারা সরবরাহ করা হয়, যা একটি নির্ভরযোগ্য এবং উচ্চ-কার্যক্ষমতাসম্পন্ন হাইড্রোলিক সিস্টেম নিশ্চিত করে।
7. হাইড্রোলিক স্টেশনের কুলিং সিস্টেমে জল শীতলীকরণ, বায়ু শীতলীকরণ বা তেল চিলিং সহ বিভিন্ন বিকল্প রয়েছে। এই বহুমুখিতা গ্রাহকদের তাদের নির্দিষ্ট অপারেশনাল প্রয়োজনীয়তা অনুসারে সবচেয়ে উপযুক্ত কুলিং পদ্ধতি নির্বাচন করার অনুমতি দেয়।

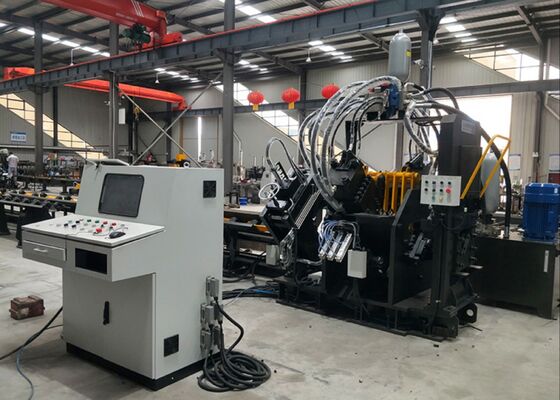

8. নিয়ন্ত্রণ ব্যবস্থা একটি আপার কম্পিউটার, পিএলসি, সার্ভো মোটর, বাহ্যিক সনাক্তকরণ সুইচ এবং অন্যান্য গুরুত্বপূর্ণ উপাদান নিয়ে গঠিত। অপারেটর কেবল প্রক্রিয়াকরণের প্রয়োজনীয়তা ইনপুট করে এবং সিস্টেম স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট প্রক্রিয়াকরণ প্রোগ্রাম তৈরি করে। এটি CAD সফ্টওয়্যার দ্বারা উত্পাদিত DXF, NC এবং অন্যান্য ফাইল ফরম্যাটগুলিও পড়তে সক্ষম। আপার কম্পিউটারের হিউম্যান-মেশিন ইন্টারফেস ব্যবহারকারী-বান্ধব, একটি স্বজ্ঞাত ডিসপ্লে এবং সহজ অপারেশন বৈশিষ্ট্যযুক্ত। এটি গ্রাফিক্যাল ওয়ার্কপিস ভিজ্যুয়ালাইজেশন, বিস্তৃত ডেটা স্টোরেজ, অবস্থান ডেটা ট্র্যাকিং এবং ফল্ট অ্যালার্ম নোটিফিকেশনের মতো ফাংশন সমর্থন করে।

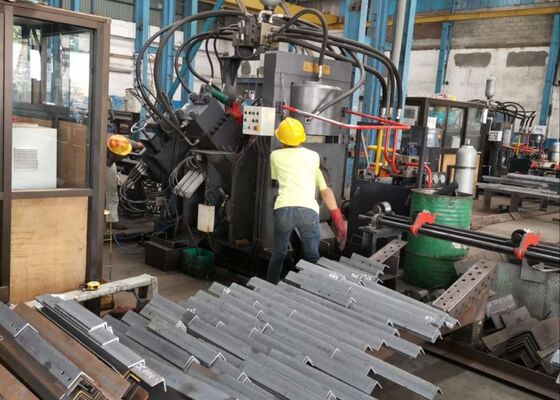

এই নমুনাগুলি, যা অ্যাঙ্গেল স্টিল টাওয়ার শিল্পের স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণ শর্তাবলী উপস্থাপন করে, ব্যবহারকারীদের সরঞ্জামের প্রক্রিয়াকরণ গুণমান, নির্ভুলতা এবং কারুকার্য সরাসরি মূল্যায়ন করতে দেয়। তারা সরঞ্জামের কর্মক্ষমতা এবং নির্দিষ্ট উৎপাদন প্রয়োজনীয়তার জন্য এর উপযুক্ততা মূল্যায়নের জন্য একটি কংক্রিট রেফারেন্স হিসাবে কাজ করে, যার ফলে সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য তথ্য-ভিত্তিক সিদ্ধান্ত গ্রহণকে সমর্থন করে।
আল্ট্রা-হাই ভোল্টেজ (UHV) ট্রান্সমিশন লাইনগুলির নির্মাণে, যেখানে টাওয়ারগুলি চরম আবহাওয়ার পরিস্থিতি এবং উল্লেখযোগ্য লোডের সংস্পর্শে আসে, এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে যা টাওয়ারগুলির প্রাথমিক কাঠামো গঠন করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য অপরিহার্য কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি দক্ষতার সাথে সম্পাদন করে, সঠিক মাত্রা এবং নির্ভরযোগ্য সংযোগগুলি নিশ্চিত করে যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা এবং অখণ্ডতা বজায় রাখে।
