মডেল বিপিএফ 250 সোলার ব্র্যাকেট পাঞ্চিং গরম ঘূর্ণিত নিম্ন কার্বন ইস্পাত জন্য CNC উত্পাদন লাইন গঠন

মডেল বিপিএফ 250 সোলার ব্র্যাকেট পাঞ্চিং গরম ঘূর্ণিত নিম্ন কার্বন ইস্পাত জন্য CNC উত্পাদন লাইন গঠন

পণ্যের ভূমিকা

সোলার ব্র্যাকেট পাঞ্চিং এবং ফর্মিং স্বয়ংক্রিয় উৎপাদন লাইন মাল্টি-প্রক্রিয়া, নিরবচ্ছিন্ন উৎপাদন, সেট uncoiling, সমতুল্য, পাঞ্চিং, গঠনের মূল একক শীট অর্জন করতে পারেন,এক ধারাবাহিক উৎপাদনে শিয়ারিং, যাতে পণ্যের চেহারা মান, punching সামঞ্জস্যপূর্ণ ইনস্টলেশন সহজ। উত্পাদন লাইন উচ্চ উত্পাদন গতি, অন লাইন punching এবং অবিচ্ছিন্ন ছাঁচনির্মাণ উত্পাদন আছে,সহজেই পরিচালনা করা যায় এবং কম শ্রম ব্যবহার করা হয়.

প্রোডাক্ট কনফিগারেশন

দ্রষ্টব্যঃ প্লেট টাইপ অঙ্কনগুলি ক্রেতা এবং বিক্রেতার স্বাক্ষরিত এবং নিশ্চিতকৃত অঙ্কনগুলির সাপেক্ষে।

উৎপাদন প্রক্রিয়া

উত্পাদন লাইন নিম্নলিখিত প্রযুক্তিগত প্রক্রিয়া অনুযায়ী পরিচালিত হয়ঃ Uncoiling→leveling servo feeding→punching→cold forming→hydraulic shear→discharging

ইউনিট কনফিগারেশন এবং ফাংশন

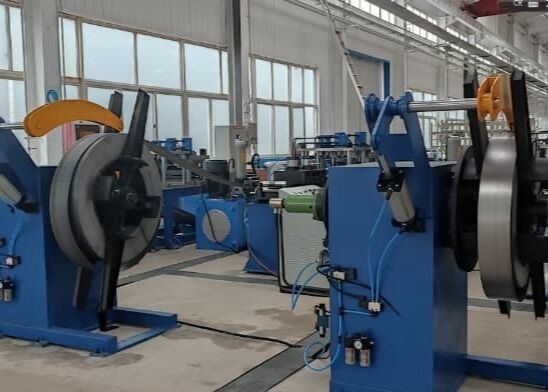

আনরোলার

Unwinding: মেশিন একক মাথা মোডে হয়। একক সমর্থন, ম্যানুয়ালি uncoiler এর উপাদান খাদ প্রসারিত এবং সংকোচন ড্রাইভ।
টান কাঠামো একটি সংযোগ রড টাইপ, এবং কাজ অবস্থা স্থিতিশীল এবং নির্ভরযোগ্য।
আনরোলারটি একটি বায়ুসংক্রান্ত ব্রেক ডিভাইস দিয়ে সজ্জিত।
রোলিং প্রক্রিয়া চলাকালীন উপাদানটি শিথিল হওয়া থেকে বিরত রাখতে, অপারেটরদের নিরাপত্তা নিশ্চিত করার জন্য রোলারটি একটি বায়ুসংক্রান্ত প্রেসিং আর্ম দিয়ে সজ্জিত।
রোলটি ভুলভাবে সারিবদ্ধ বা রোল করা থেকে রোধ করার জন্য আনরোলারটিতে 4 টি বেফার রয়েছে।

সার্ভো লেভেলিং ফিডার ১ সেট

ব্যবহারঃ প্যান্সিংয়ের জন্য প্রকৃত প্রয়োজনীয় পদক্ষেপের দৈর্ঘ্য অনুসারে শীট উপাদানটি খাওয়ানো, এবং একসাথে খাওয়ানোর পরামিতিগুলির একাধিক গ্রুপ সেট করতে পারে, যা সুবিধাজনক এবং দ্রুত।ফিডিং নির্ভুলতা সমষ্টিগত সহনশীলতা ছাড়া সঠিক.
সার্ভো ফিডারটিতে 1 জোড়া ফিডিং রোলার রয়েছে, স্প্রিং প্রেসিং এবং বায়ুসংক্রান্ত শিথিলকরণ ব্যবহার করে। সার্ভো মোটর শিথিলকরণ প্রক্রিয়া নিয়ন্ত্রণ করে।
কাঠামোঃ ফ্রেম, প্রেসিং সিস্টেম এবং সার্ভো ড্রাইভ সিস্টেম নিয়ে গঠিত

একটি প্যান্সিং প্রেস (প্যান্সিং ডাই সহ)

অ্যাপ্লিকেশনঃ 80T বিশেষ জলবাহী প্রেস ব্যবহার করে, punching অবস্থান উপাদান প্রস্থ বরাবর নিয়ন্ত্রিত করা যেতে পারে, এবং যুক্তিসঙ্গত কাঠামোর বৈশিষ্ট্য আছে,দীর্ঘ সেবা জীবন এবং সুবিধাজনক সমন্বয়.

এই punching মেশিন দিয়ে সজ্জিত জলবাহী সিস্টেম বিশেষভাবে multi-স্টেশন punching মেশিন জন্য উন্নত করা হয়। জলবাহী মেশিন পাম্প এবং accumulator নিয়ন্ত্রণ পদ্ধতি গ্রহণ,এবং একটি বিশেষ জলবাহী নিয়ন্ত্রণ মডিউল গ্রহণ, যা দ্রুত punching গতি এবং কম গোলমাল বৈশিষ্ট্য আছে, এবং অবিচ্ছিন্ন উত্পাদন চাহিদা পূরণের জন্য তাপ dissipate শীতল হিটার দিয়ে সজ্জিত করা হয়।(এই জলবাহী সিস্টেম সফলভাবে অনেক উত্পাদন লাইন ব্যবহার করা হয়েছে)

কাঠামোঃ ইস্পাত প্লেট ঢালাই ফ্রেম জলবাহী প্রেস মডেল গৃহীত হয়, যা অর্থনৈতিক এবং প্রযোজ্য, এবং গতি দ্রুত।Punching দূরত্ব প্লেট এর তির্যক দিক সামঞ্জস্য করা যেতে পারে, এবং ইলেকট্রিক কন্ট্রোল সিস্টেমের মাধ্যমে punching দূরত্ব পরিবর্তন করা যেতে পারে।

পাঞ্চিং ডাইঃ একসাথে ৮ টি ১১x৩০ টি দীর্ঘস্থায়ী গর্ত একসাথে পাঞ্চ করা হয়।

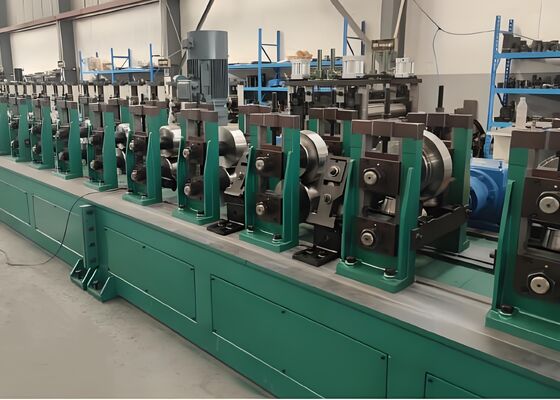

রোল ফর্মিং মেশিন ১ সেট

অ্যাপ্লিকেশনঃ এটি রোল বাঁকানোর প্রক্রিয়াটির মাধ্যমে পছন্দসই সমাপ্ত প্লেট আকৃতিকে চূড়ান্ত পছন্দসই ইন্টারফেস আকৃতিতে তৈরি করতে ব্যবহৃত হয়।
বিভিন্ন স্পেসিফিকেশনের পণ্য প্রতিস্থাপন করার সময়, কেবল স্পেসারটির একটি অংশ প্রতিস্থাপন করা দরকার।

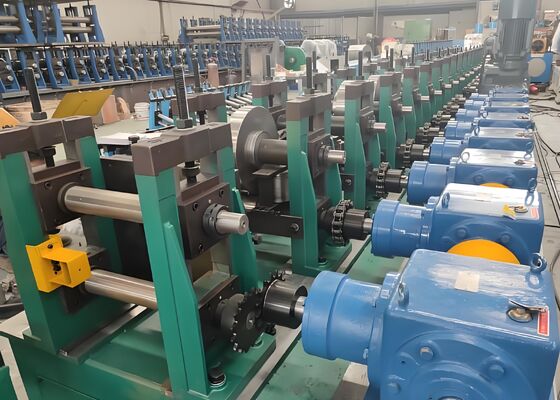

কাঠামোঃ গঠনের ইউনিট একটি স্বাধীন র্যাক গ্রহণ করে (টোরি-স্টাইল মোড) । মোটর, হ্রাসকারী ড্রাইভ ট্রান্সমিশন। গঠনের রোলারটি পেশাদার সফ্টওয়্যার দ্বারা ডিজাইন করা হয়েছে।উপাদানটি উচ্চমানের স্টিলের তৈরি Cr12. quenching পরে কঠোরতা HRC58 ~ 62। রোলার পৃষ্ঠ সমাপ্তির পরে পোলিশ করা হয়। রোলার উচ্চ নির্ভুলতা এবং দীর্ঘ জীবন আছে।
নীচের শ্যাফ্টটি চালিত হয়, এবং উপরের এবং নীচের শ্যাফ্টগুলি প্রয়োজনীয় পাসগুলির জন্য সিঙ্ক্রোনস গিয়ার ব্যবহার করে।
আর্কওয়ের বাইরের বাদামটি বাম হাতের (নীচের শ্যাফ্ট) এবং ডান হাতের (উপরের শ্যাফ্ট) ।
