235 এমপিএ উপাদান ফলন শক্তি সোলার ব্র্যাকেট পাঞ্চিং ফর্মিং স্বয়ংক্রিয় মেশিন ≤250 মিমি স্ট্রিপ প্রস্থ

235 এমপিএ উপাদান ফলন শক্তি সোলার ব্র্যাকেট পাঞ্চিং ফর্মিং স্বয়ংক্রিয় মেশিন ≤250 মিমি স্ট্রিপ প্রস্থ

পণ্যের ভূমিকা

সোলার ব্র্যাকেট পাঞ্চিং এবং ফর্মিং স্বয়ংক্রিয় উৎপাদন লাইন মাল্টি-প্রক্রিয়া, নিরবচ্ছিন্ন উৎপাদন, সেট uncoiling, সমতুল্য, পাঞ্চিং, গঠনের মূল একক শীট অর্জন করতে পারেন,এক ধারাবাহিক উৎপাদনে শিয়ারিং, যাতে পণ্যের চেহারা মান, punching সামঞ্জস্যপূর্ণ ইনস্টলেশন সহজ। উত্পাদন লাইন উচ্চ উত্পাদন গতি, অন লাইন punching এবং অবিচ্ছিন্ন ছাঁচনির্মাণ উত্পাদন আছে,সহজেই পরিচালনা করা যায় এবং কম শ্রম ব্যবহার করা হয়.

প্রোডাক্ট কনফিগারেশন

দ্রষ্টব্যঃ প্লেট টাইপ অঙ্কনগুলি ক্রেতা এবং বিক্রেতার স্বাক্ষরিত এবং নিশ্চিতকৃত অঙ্কনগুলির সাপেক্ষে।

উৎপাদন প্রক্রিয়া

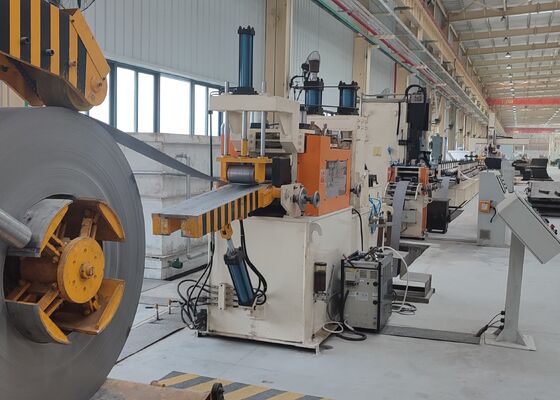

উত্পাদন লাইন নিম্নলিখিত প্রযুক্তিগত প্রক্রিয়া অনুযায়ী পরিচালিত হয়ঃ Uncoiling→leveling servo feeding→punching→cold forming→hydraulic shear→discharging

ইউনিট কনফিগারেশন এবং ফাংশন

হাইড্রোলিক শিয়ারিং মেশিন ১ সেট

উদ্দেশ্য: এটি ছাঁচনির্মাণের অংশগুলিকে একটি নির্দিষ্ট দৈর্ঘ্য পর্যন্ত কাটাতে পারে। এটি কাটা হলে পুরো লাইনটি থামে না। দ্রুত এবং দক্ষ
কাঠামোঃ প্রধান উপাদানগুলির মধ্যে রয়েছে কাটিয়া ফ্রেম, কাটিয়া ডাই, হাইড্রোলিক সিস্টেম এবং অন্যান্য উপাদান।

কাটিয়া সরঞ্জামঃ মোট 3 সেট
ছুরি উপাদানঃ Cr12MoV (কঠোরতা হ্রাস করার পরে HRC58 ~ 62)

হাইড্রোলিক সিস্টেম 1 সেট

অ্যাপ্লিকেশনঃ পাঞ্চিং মেশিন এবং কাটিং মেশিনের জন্য শক্তি সরবরাহ করুন।
কাঠামোঃ পাম্প এবং সংগ্রাহকের সংমিশ্রণ কাঠামো গৃহীত হয়, এবং ছিদ্র এবং কাটিয়া কর্মের গতি দ্রুত, যা উত্পাদন লাইনের গতি উন্নত করে।উচ্চ লোড এবং উচ্চ তাপমাত্রা অধীনে উত্পাদন প্রয়োজনীয়তা পূরণ করতে বায়ু-শীতল শীতল তাপ dissipate ব্যবহার করা হয়হাইড্রোলিক সিস্টেম একটি দ্রুত হাইড্রোলিক সিস্টেম, উচ্চ গতির punching জন্য উপযুক্ত, গর্ত রোলিং এবং ঠান্ডা বাঁক উত্পাদন লাইন shearing।প্রধান জলবাহী উপাদান বেইজিং Huade পণ্য গ্রহণ.

প্রধান উপাদানগুলি হলঃ তেল পাম্প, মোটর, হাইড্রোলিক ভালভ, সোলিনয়েড ভালভ, ফিল্টার এবং হাইড্রোলিক তেল ট্যাংক।
হাইড্রোলিক সিস্টেম ফিল্টার গ্রহণ করে, এবং তেলের বিশুদ্ধতা গ্যারান্টিযুক্ত গ্রেড 6-8.

হাইড্রোলিক সিস্টেমের চাপঃ ২২ কেপিএ
হাইড্রোলিক সিস্টেমের শক্তিঃ 15kw

বৈদ্যুতিক নিয়ন্ত্রণ ইউনিট 1 সেট

পুরো লাইনটি পিএলসি এবং টাচ স্ক্রিনকে একত্রিত করে ম্যান-মেশিন কন্ট্রোল মোড গ্রহণ করে। স্পেসিফিকেশন পরামিতি, পরিমাণ এবং অংশগুলির সিস্টেম পরামিতিগুলি টাচ স্ক্রিনের মাধ্যমে সেট করা যেতে পারে।অপারেশন নির্দেশাবলীর একাধিক সেট একযোগে সংরক্ষণ করা যেতে পারে. অটোমেশন ডিগ্রী উচ্চ. এটি উত্পাদন লাইন একটি অস্বাভাবিকতা ক্ষেত্রে একটি বিপদাশঙ্কা ফাংশন আছে,এবং পুরো উৎপাদন লাইন অপারেশন নিয়ন্ত্রণ সিস্টেমের মাধ্যমে নিরীক্ষণ করা যেতে পারে. পাওয়ার বন্ধ বা অস্বাভাবিক অবস্থা বন্ধ করার পরে, এটি পূর্বে সেট কাজ পরামিতি অনুযায়ী প্রক্রিয়াকরণ চালিয়ে যেতে পারেন।

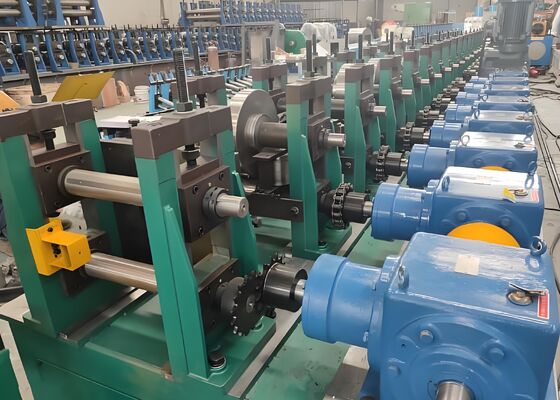

রোল ফর্মিং মেশিন ১ সেট

অ্যাপ্লিকেশনঃ এটি রোল বাঁকানোর প্রক্রিয়াটির মাধ্যমে পছন্দসই সমাপ্ত প্লেট আকৃতিকে চূড়ান্ত পছন্দসই ইন্টারফেস আকৃতিতে তৈরি করতে ব্যবহৃত হয়।
বিভিন্ন স্পেসিফিকেশনের পণ্য প্রতিস্থাপন করার সময়, কেবল স্পেসারটির একটি অংশ প্রতিস্থাপন করা দরকার।

কাঠামোঃ গঠনের ইউনিট একটি স্বাধীন র্যাক গ্রহণ করে (টোরি-স্টাইল মোড) । মোটর, হ্রাসকারী ড্রাইভ ট্রান্সমিশন। গঠনের রোলারটি পেশাদার সফ্টওয়্যার দ্বারা ডিজাইন করা হয়েছে।উপাদানটি উচ্চমানের স্টিলের তৈরি Cr12. quenching পরে কঠোরতা HRC58 ~ 62। রোলার পৃষ্ঠ সমাপ্তির পরে পোলিশ করা হয়। রোলার উচ্চ নির্ভুলতা এবং দীর্ঘ জীবন আছে।
নীচের শ্যাফ্টটি চালিত হয়, এবং উপরের এবং নীচের শ্যাফ্টগুলি প্রয়োজনীয় পাসগুলির জন্য সিঙ্ক্রোনস গিয়ার ব্যবহার করে।
আর্কওয়ের বাইরের বাদামটি বাম হাতের (নীচের শ্যাফ্ট) এবং ডান হাতের (উপরের শ্যাফ্ট) ।
