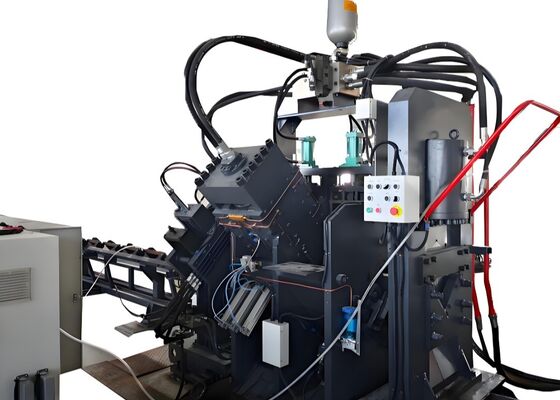

2200/4300KN কাটিয়া শক্তি সিএনসি কোণ Punching কাটিয়া ইস্পাত টাওয়ার উত্পাদন লাইন 18 গ্রুপ প্রতি চিঠি

2200/4300KN কাটিয়া শক্তি সিএনসি কোণ Punching কাটিয়া ইস্পাত টাওয়ার উত্পাদন লাইন 18 গ্রুপ প্রতি চিঠি

পণ্যের ভূমিকা:

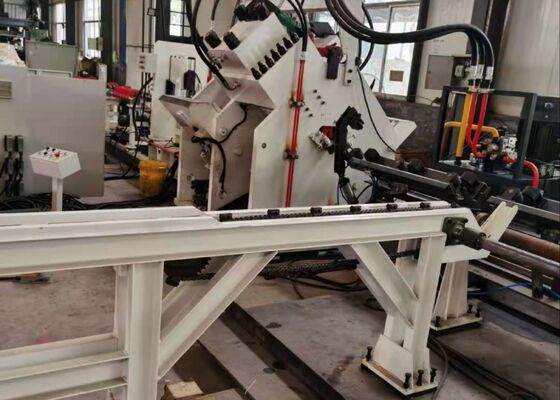

জেএনসি সিরিজের উচ্চ গতির সিএনসি কোণ পাঞ্চিং, চিহ্নিতকরণ এবং কাটিয়া উত্পাদন লাইন প্রধানত পাঞ্চিং ইউনিট, চিহ্নিতকরণ ইউনিট, কাটিয়া ইউনিট, ট্রান্সভার্সাল কনভেয়র, ঘোরানো কনভেয়র,ফিডিং কনভেয়র, আনলোডিং কনভেয়র, সিএনসি ফিডিং ক্যারি, হাইড্রোলিক সিস্টেম, বৈদ্যুতিক সিস্টেম, বায়ুসংক্রান্ত সিস্টেম এবং অন্যান্য সমালোচনামূলক উপাদান।বিশেষভাবে টাওয়ার উত্পাদন খাতে কোণ স্টিলের স্বয়ংক্রিয় প্রক্রিয়াকরণের জন্য ডিজাইন করা, এই উত্পাদন লাইনটি সম্পূর্ণ সংখ্যাসূচক নিয়ন্ত্রণের অধীনে কাজ করে, ব্যবহারের সহজতা নিশ্চিত করে। এটি স্বয়ংক্রিয়, উচ্চ নির্ভুলতা, বহু-বৈচিত্র্য এবং বৃহত আকারের উত্পাদন ক্ষমতা সক্ষম করে।

পণ্যের পরামিতিঃ

পণ্যের বৈশিষ্ট্যঃ

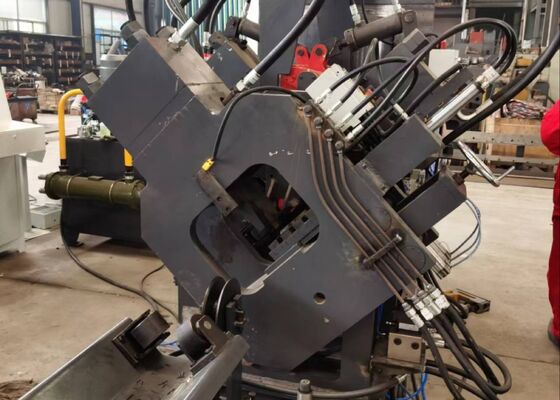

1. সিএনসি কোণ লোহা punching মেশিন হয় দুই বা তিনটি punching ইউনিট দিয়ে সজ্জিত করা হয়, প্রতিটি তিনটি বিভিন্ন punch মাপ accommodate করতে সক্ষম।এই punching ইউনিট সংখ্যাসূচক নিয়ন্ত্রণ দ্বারা সঠিকভাবে নিয়ন্ত্রিত হয় (NC), punching অবস্থানের সঠিক সমন্বয় নিশ্চিত করে। মেশিন উভয় বৃত্তাকার এবং ডিম্বাকৃতির গর্ত উত্পাদন করতে পারেন। উচ্চ গতির খাওয়ানো এবং punching ক্ষমতা সঙ্গে, এটি ব্যাপকভাবে উত্পাদন দক্ষতা উন্নত।50×50×4 মিমি কোণ স্টিলের জন্য, মেশিনটি আট ঘণ্টার শিফটের সময় 9-10 টন উৎপাদন ক্ষমতা অর্জন করে।

2. সিএনসি কোণ ঘূর্ণন মেশিনের চিহ্নিতকরণ ইউনিট একটি শক্তিশালী এবং টেকসই ঘরের মধ্যে অবস্থিত। চিহ্নিতকরণ সিস্টেম চারটি ক্যাসেট সেট রয়েছে, যা প্রোগ্রামিংয়ের মাধ্যমে নির্বাচন করা যেতে পারে,চিহ্নিতকরণের অবস্থানের সমন্বয় করার ক্ষেত্রে নমনীয়তা প্রদান করেউপরন্তু, মেশিনটি 10 টি সারি সহ একটি ডিস্ক চিহ্নিতকরণ পদ্ধতি ব্যবহার করে, ম্যানুয়াল ইনপুটের প্রয়োজন ছাড়াই স্বয়ংক্রিয়ভাবে অক্ষর নির্বাচন করে, এইভাবে চিহ্নিতকরণের দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।

3. সিএনসি কোণ বার কাটার মেশিনে একটি একক ব্লেড কাটার ইউনিট রয়েছে, যা এর ব্যতিক্রমী কাটার শক্তির জন্য পরিচিত। প্রতিটি কাটা শূন্য উপাদান বর্জ্য সঙ্গে সম্পন্ন করা হয়,একটি পরিষ্কার এবং মসৃণ কাটা পৃষ্ঠ প্রদান. ব্লেড হাউজিং একটি খোলা দরজা কাঠামোর সাথে ডিজাইন করা হয়েছে, যা দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপন করার অনুমতি দেয়।

4অনুভূমিক উপাদান টেবিল দক্ষতার সাথে কোণ বারটি ঘোরানো উপাদান র্যাকের দিকে স্থানান্তর করে, যা একটি মোটর এবং হ্রাসকারী দ্বারা চালিত হয়।এই সিস্টেম পরবর্তী প্রক্রিয়াকরণের জন্য খাওয়ানো conveyor উপর কোণ বার নিরাপদ অবস্থান নিশ্চিত.

5. ওয়ার্কপিসটি একটি সিএনসি ফিডিং ক্যারেট দ্বারা সুরক্ষিতভাবে রাখা এবং খাওয়ানো হয়, যা সুনির্দিষ্ট সারিবদ্ধতা এবং অবস্থান সঠিকতা নিশ্চিত করে।একটি ফটো ইলেকট্রিক এনকোডার থেকে ফিডব্যাক সঙ্গে, একটি বন্ধ লুপ কন্ট্রোল সিস্টেমের মধ্যে কাজ।

6. সিএনসি কোণ ইস্পাত ধাতু punching এবং চিহ্নিতকরণ মেশিন একটি জলবাহী সিস্টেমের মাধ্যমে কাজ করে যা punching, চিহ্নিতকরণ, এবং shearing ফাংশন drives।এটি একটি উচ্চ গতির জলবাহী স্টেশন একটি accumulator বৈশিষ্ট্যযুক্ত দিয়ে সজ্জিত করা হয়, এবং হাইড্রোলিক লাইনগুলি ফার্লুল টাইপ সংযোগ ব্যবহার করে, ফুটো-প্রতিরোধী অপারেশন নিশ্চিত করে এবং প্রতিস্থাপন এবং রক্ষণাবেক্ষণকে সহজ করে তোলে।প্রধান হাইড্রোলিক ভালভ ব্লকগুলি বিখ্যাত অটোস ব্র্যান্ড থেকে আসে, যা একটি নির্ভরযোগ্য এবং উচ্চ কার্যকারিতা হাইড্রোলিক সিস্টেম গ্যারান্টি দেয়।

7হাইড্রোলিক স্টেশনের কুলিং সিস্টেম বিভিন্ন বিকল্প প্রদান করে, যার মধ্যে রয়েছে জল শীতল, বায়ু শীতল বা তেল শীতল।এই নমনীয়তা গ্রাহকদের তাদের নির্দিষ্ট অপারেশনাল প্রয়োজনের উপর ভিত্তি করে সবচেয়ে উপযুক্ত শীতল পদ্ধতি নির্বাচন করতে সক্ষম করে.

8. কন্ট্রোল সিস্টেম একটি উপরের কম্পিউটার, পিএলসি, servo মোটর, বহিরাগত সনাক্তকরণ সুইচ, এবং অন্যান্য অপরিহার্য উপাদান গঠিত. অপারেটর কেবল প্রক্রিয়াকরণ প্রয়োজনীয়তা ইনপুট,এবং সিস্টেম স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট প্রক্রিয়াকরণ প্রোগ্রাম উৎপন্ন. এটি ডিএক্সএফ, এনসি এবং সিএডি সফ্টওয়্যার দ্বারা উত্পন্ন অন্যান্য ফাইল ফর্ম্যাটগুলির সাথেও সামঞ্জস্যপূর্ণ। উপরের কম্পিউটারের মানব-মেশিন ইন্টারফেস অত্যন্ত স্বজ্ঞাত,একটি ব্যবহারকারী-বান্ধব প্রদর্শন এবং সরলীকৃত অপারেশন প্রস্তাব. এটি গ্রাফিকাল ওয়ার্কপিস ভিজ্যুয়ালাইজেশন, বিস্তৃত ডেটা স্টোরেজ, অবস্থান ডেটা ট্র্যাকিং এবং ত্রুটি অ্যালার্ম বিজ্ঞপ্তিগুলির মতো বৈশিষ্ট্যগুলি সমর্থন করে।

এই নমুনাগুলি, স্ট্যান্ডার্ড স্পেসিফিকেশন এবং কোণ স্টিল টাওয়ার শিল্পের মধ্যে সাধারণ প্রক্রিয়াকরণ শর্তগুলি প্রতিফলিত করে, ব্যবহারকারীদের সরাসরি সরঞ্জামগুলির প্রক্রিয়াকরণ মানের মূল্যায়ন করতে সক্ষম করে,সঠিকতা, এবং কারিগরি দক্ষতা। এগুলি সরঞ্জামগুলির কার্যকারিতা এবং নির্দিষ্ট উত্পাদন প্রয়োজনের জন্য এর উপযুক্ততার মূল্যায়নের জন্য একটি বাস্তব মানদণ্ড সরবরাহ করে, এইভাবে অবগত,সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য ডেটা-চালিত সিদ্ধান্ত গ্রহণ.

অতি-উচ্চ-ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, যেখানে টাওয়ারগুলি মারাত্মক আবহাওয়া পরিস্থিতি এবং উল্লেখযোগ্য লোডের শিকার হয়,এই সরঞ্জাম কোণ ইস্পাত উপাদান যে টাওয়ার প্রাথমিক কাঠামোগত কাঠামো গঠন প্রক্রিয়াকরণের জন্য অপরিহার্যএটি কার্যকরভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য সমালোচনামূলক কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,সুনির্দিষ্ট মাত্রা এবং সুরক্ষিত সংযোগ নিশ্চিত করা যা টাওয়ারগুলির সামগ্রিক স্থিতিশীলতা এবং অখণ্ডতা বজায় রাখে.
