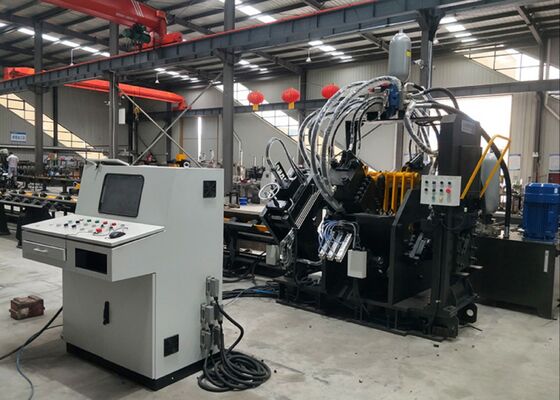

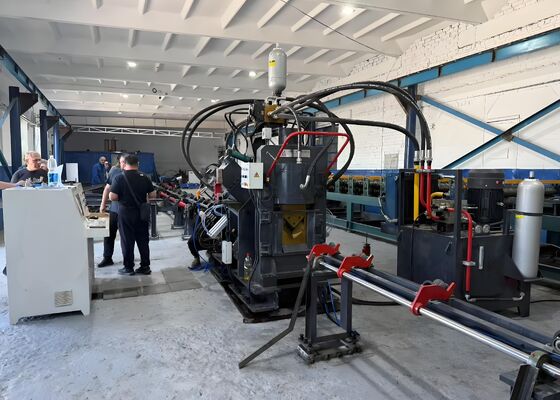

32x7x3m সামগ্রিক আকার কোণ প্রোফাইল প্রক্রিয়াকরণ সিএনসি কোণ লোহা ইস্পাত টাওয়ার মেশিন লাইন 3 সিএনসি অক্ষ

32x7x3m সামগ্রিক আকার কোণ প্রোফাইল প্রক্রিয়াকরণ সিএনসি কোণ লোহা ইস্পাত টাওয়ার মেশিন লাইন 3 সিএনসি অক্ষ

পণ্যের ভূমিকা:

JNC সিরিজ উচ্চ গতির সিএনসি কোণ punching, চিহ্নিতকরণ, এবং কাটা উৎপাদন লাইন প্রধানত punching ইউনিট, চিহ্নিতকরণ ইউনিট, কাটা ইউনিট, তির্যক পরিবাহক, ঘোরানো পরিবাহক,ফিডিং কনভেয়র, আনলোডিং কনভেয়র, সিএনসি ফিডিং ক্যারি, হাইড্রোলিক সিস্টেম, বৈদ্যুতিক সিস্টেম, বায়ুসংক্রান্ত সিস্টেম এবং অন্যান্য প্রয়োজনীয় উপাদান।বিশেষভাবে টাওয়ার নির্মাণে কোণ ইস্পাতের স্বয়ংক্রিয় প্রক্রিয়াকরণের জন্য ডিজাইন করা, এই উত্পাদন লাইনটি সম্পূর্ণরূপে সংখ্যাসূচক নিয়ন্ত্রণের অধীনে কাজ করে, ব্যবহারকারী-বান্ধব অপারেশন সরবরাহ করে। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা, বহুমুখী এবং বৃহত আকারের উত্পাদন ক্ষমতা সহজতর করে।

পণ্যের পরামিতিঃ

পণ্যের বৈশিষ্ট্যঃ

1. সিএনসি কোণ লোহা punching মেশিন হয় দুই বা তিনটি punching ইউনিট দিয়ে সজ্জিত করা হয়, প্রতিটি তিনটি পৃথক punch মাপ accommodate করতে সক্ষম।এই punching ইউনিট সংখ্যাসূচক নিয়ন্ত্রণ দ্বারা সঠিকভাবে নিয়ন্ত্রিত হয় (NC), সুনির্দিষ্ট এবং নিয়মিত punching অবস্থান নিশ্চিত করে। মেশিন উভয় বৃত্তাকার এবং স্ফটিক গর্ত উত্পাদন করতে সক্ষম। তার উচ্চ গতির খাওয়ানো এবং punching ফাংশন সঙ্গে,এটি উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে. 50x50x4 মিমি কোণ স্টিলের জন্য, মেশিনটি আট ঘন্টা শিফটে 9-10 টন উৎপাদন ক্ষমতা অর্জন করে।

2. সিএনসি কোণ punching মেশিনের চিহ্নিতকরণ ইউনিট একটি শক্তিশালী এবং টেকসই অভ্যন্তর মধ্যে গৃহীত হয়। চিহ্নিতকরণ সিস্টেম চার ক্যাসেট সেট অন্তর্ভুক্ত, যা প্রোগ্রামিং মাধ্যমে নির্বাচন করা যেতে পারে,মার্কিং পজিশন সামঞ্জস্য করার ক্ষেত্রে নমনীয়তা প্রদান করেঅতিরিক্তভাবে, মেশিনটি 10 টি সারি সহ একটি ডিস্ক চিহ্নিতকরণ পদ্ধতি ব্যবহার করে, ম্যানুয়াল ইনপুটের প্রয়োজন ছাড়াই অক্ষরগুলি স্বয়ংক্রিয়ভাবে নির্বাচন করে, যার ফলে চিহ্নিতকরণের দক্ষতা ব্যাপকভাবে উন্নত হয়।

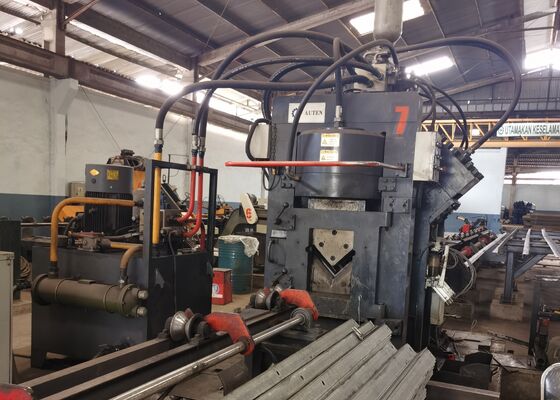

3. সিএনসি কোণ বার কাটার মেশিনটি একটি একক ব্লেড শিয়ারিং ইউনিট দিয়ে সজ্জিত, যা এর ব্যতিক্রমী কাটার শক্তির জন্য বিখ্যাত। প্রতিটি কাটা শূন্য উপাদান বর্জ্য দিয়ে সম্পাদিত হয়,এর ফলে একটি পরিষ্কার এবং মসৃণ কাটা পৃষ্ঠ. ব্লেড হাউজিং একটি খোলা দরজা নকশা বৈশিষ্ট্য, দ্রুত এবং নিরাপদ ব্লেড প্রতিস্থাপন সহজতর।

4অনুভূমিক উপাদান টেবিল কার্যকরভাবে একটি মোটর এবং হ্রাসকারী দ্বারা চালিত ঘোরানো উপাদান র্যাক, কোণ বার স্থানান্তরিত।এই সিস্টেম আরও প্রক্রিয়াকরণের জন্য খাওয়ানো conveyor উপর কোণ বার নিরাপদ অবস্থান নিশ্চিত.

5. ওয়ার্কপিসটি একটি সিএনসি ফিডিং ক্যারি দ্বারা সুরক্ষিতভাবে ধরে রাখা হয় এবং খাওয়ানো হয়, যা সুনির্দিষ্ট সারিবদ্ধতা এবং অবস্থান সঠিকতা নিশ্চিত করে।একটি ফটো-ইলেকট্রিক এনকোডার দ্বারা সরবরাহিত ফিডব্যাক সহ, একটি বন্ধ লুপ কন্ট্রোল সিস্টেমের মধ্যে কাজ।

6. সিএনসি কোণ ইস্পাত ধাতু punching এবং চিহ্নিতকরণ মেশিন একটি জলবাহী সিস্টেম দ্বারা চালিত হয় যা punching, চিহ্নিতকরণ, এবং shearing ফাংশন চালায়।এটি একটি উচ্চ গতির জলবাহী স্টেশন একটি accumulator দিয়ে সজ্জিত করা হয়, এবং হাইড্রোলিক লাইনগুলি ফার্লুল টাইপ সংযোগ ব্যবহার করে, রক্ষণাবেক্ষণ এবং প্রতিস্থাপনকে সহজতর করার সময় ফুটো মুক্ত কর্মক্ষমতা নিশ্চিত করে।প্রাথমিক জলবাহী ভালভ ব্লক নামকরা ব্র্যান্ড Atos দ্বারা সরবরাহ করা হয়, একটি নির্ভরযোগ্য এবং উচ্চ কার্যকারিতা হাইড্রোলিক সিস্টেম নিশ্চিত।

7হাইড্রোলিক স্টেশনের শীতলীকরণ ব্যবস্থা জল শীতলীকরণ, বায়ু শীতলীকরণ বা তেল শীতলীকরণ সহ একাধিক বিকল্প সরবরাহ করে।এই বহুমুখিতা গ্রাহকদের তাদের নির্দিষ্ট অপারেশনাল প্রয়োজনীয়তার উপর ভিত্তি করে সবচেয়ে উপযুক্ত শীতল পদ্ধতি নির্বাচন করতে দেয়.

8. কন্ট্রোল সিস্টেম একটি উপরের কম্পিউটার, পিএলসি, সার্ভো মোটর, বহিরাগত সনাক্তকরণ সুইচ, এবং অন্যান্য অবিচ্ছেদ্য উপাদান গঠিত। অপারেটর কেবল প্রসেসিং স্পেসিফিকেশন ইনপুট,এবং সিস্টেম স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট প্রক্রিয়াকরণ প্রোগ্রাম উৎপন্ন. এটি ডিএক্সএফ, এনসি এবং সিএডি সফ্টওয়্যার দ্বারা তৈরি অন্যান্য ফাইল ফর্ম্যাটগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ। উপরের কম্পিউটারের হিউম্যান-মেশিন ইন্টারফেসটি সহজেই ব্যবহারের জন্য ডিজাইন করা হয়েছে,একটি স্বজ্ঞাত প্রদর্শন এবং সহজ অপারেশন প্রস্তাবএটিতে গ্রাফিকাল ওয়ার্কপিস ভিজ্যুয়ালাইজেশন, বিস্তৃত ডেটা স্টোরেজ, অবস্থান ট্র্যাকিং এবং ত্রুটি অ্যালার্ম বিজ্ঞপ্তিগুলির মতো বৈশিষ্ট্য অন্তর্ভুক্ত রয়েছে।

এই নমুনাগুলি, কোণ স্টিল টাওয়ার শিল্পের মধ্যে স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ প্রক্রিয়াকরণের শর্তগুলি উপস্থাপন করে, ব্যবহারকারীদের সরাসরি সরঞ্জামগুলির প্রক্রিয়াকরণের গুণমান মূল্যায়ন করতে দেয়।নির্ভুলতা, এবং কারুকার্য। তারা সরঞ্জামগুলির কার্যকারিতা এবং নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার জন্য এর উপযুক্ততা মূল্যায়নের জন্য একটি বাস্তব রেফারেন্স হিসাবে কাজ করে, এইভাবে অবগত,সম্ভাব্য অ্যাপ্লিকেশনগুলির জন্য ডেটা-চালিত সিদ্ধান্ত গ্রহণ.

অতি উচ্চ ভোল্টেজ (ইউএইচভি) ট্রান্সমিশন লাইন নির্মাণে, যেখানে টাওয়ারগুলিকে চরম আবহাওয়া এবং ভারী লোড সহ্য করতে হবে,এই সরঞ্জাম কোণ ইস্পাত উপাদান যা টাওয়ার প্রাথমিক কাঠামোগত কাঠামো গঠন প্রক্রিয়া একটি গুরুত্বপূর্ণ ভূমিকা পালন করেএটি কার্যকরভাবে টাওয়ারের দেহ, ক্রস-আর্ম এবং অন্যান্য মূল কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত কোণ স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশন সম্পাদন করে,সুনির্দিষ্ট মাত্রা এবং শক্তিশালী সংযোগ নিশ্চিত করা যা টাওয়ারের সামগ্রিক স্থিতিশীলতা এবং অখণ্ডতা বজায় রাখে.
