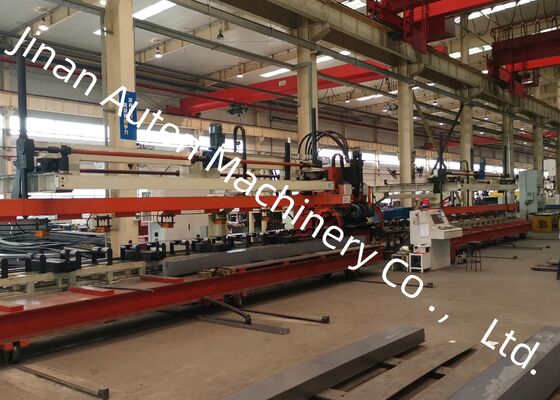

≤50mm শীট ওয়ারপিং স্বয়ংক্রিয় ট্রাক বিম CNC পাঞ্চিং মেশিন লাইন φ60mm পাঞ্চিং ব্যাস
আবেদন:
আমাদের কোম্পানী একটি অত্যাধুনিক, উচ্চ-দক্ষতা, এবং উচ্চ-নির্ভুলতা স্বয়ংক্রিয় শীট মেটাল প্রসেসিং সিস্টেম ডিজাইন এবং বিকাশ করেছে, বিশেষভাবে উচ্চ-শক্তির স্বয়ংচালিত অনুদৈর্ঘ্য বিমের খোঁচা দেওয়ার জন্য তৈরি। এই উৎপাদন লাইনটি অতি-প্রশস্ত এবং অতি-পুরু অনুদৈর্ঘ্য বিম প্রক্রিয়াকরণের জন্য আদর্শভাবে উপযুক্ত, সাধারণত বিশেষ যানবাহন যেমন মাইনিং ট্রাক এবং অন্যান্য ভারী-শুল্ক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
প্রধান প্রযুক্তিগত পরামিতি:
| না. |
নাম |
মান |
| 1 |
নামমাত্র বল |
1200KN |
| 2 |
প্রসেসিং প্লেটের আকার এবং পরিসীমা |
| 3 |
দৈর্ঘ্য |
4000-8000 মিমি |
| প্রস্থ |
200-550 মিমি |
| পুরুত্ব |
3-6 মিমি |
| ইনকামিং শীট উপাদান কাস্তে নমন |
≤7মিমি/10মি |
| এক্স-অক্ষ পত্রকের অসমতা |
≤10mm/1000mm ,≤20mm/8000mm |
| Y-অক্ষ পত্রকের অসমতা |
5 মিমি |
| শীট warping |
≤50 মিমি |
| শীট উপাদান যান্ত্রিক বৈশিষ্ট্য |
σb=510～850N/mm2 |
| 4 |
সর্বোচ্চ পাঞ্চিং ব্যাস |
φ60 মিমি |
| 5 |
মডিউল সংখ্যা |
25 |
| 6 |
সর্বোচ্চ গতি |
| এক্স-অক্ষ |
সর্বোচ্চ=50মি/মিনিট |
| Y-অক্ষ |
সর্বোচ্চ=30মি/মিনিট |
| 7 |
প্রসেসিং নির্ভুলতা |
| এক্স-অক্ষ |
±0.25/600 মিমি, ±0.50 / 3000 মিমি, ± 0.7 / 8000 মিমি |
| Y-অক্ষ |
±0.2 মিমি / 600 মিমি |
| 8 |
প্রক্রিয়াকরণ পদ্ধতি |
পরিস্রাবণ |
| 9 |
রেফারেন্স |
X-অক্ষটি প্লেটের দৈর্ঘ্য বরাবর, এবং গর্তের X-স্থানাঙ্কটি প্লেটের শেষের উপর ভিত্তি করে; Y-অক্ষ হল প্লেটের প্রস্থ, এবং রেফারেন্স হল কেন্দ্র রেখা।
|
| 11 |
অপারেটিং মোড |
ম্যানুয়াল, স্বয়ংক্রিয় |
পণ্য বৈশিষ্ট্য
1. কন্ট্রোল সিস্টেমটি SIEMENS 828D CNC সিস্টেমের সাথে একীভূত, সার্ভো মোটর চালিত ফিডিং মেকানিজমের সাথে। এই সেটআপটি ওয়ার্কপিসগুলির প্রক্রিয়াকরণের সময় সামঞ্জস্যপূর্ণ নির্ভুলতা বজায় রেখে ব্যতিক্রমী অপারেশনাল দক্ষতা নিশ্চিত করে।
2. ফিডিং সাপোর্ট রোলারে একটি সার্ভো-চালিত সেন্ট্রাল অ্যালাইনমেন্ট ডিভাইস ইনস্টল করা হয়েছে, যা বিভিন্ন ক্রস-বিভাগীয় প্রোফাইল সহ প্লেটগুলির দক্ষ প্রক্রিয়াকরণ এবং 0 থেকে 200 মিমি পর্যন্ত উচ্চতার পরিবর্তনগুলিকে সামঞ্জস্য করার অনুমতি দেয়।
3. সিস্টেমটি একটি দ্রুত এবং ব্যবহারকারী-বান্ধব ছাঁচ ইনস্টলেশন প্রক্রিয়া সহ বিভিন্ন ব্যাসের 25টি ছাঁচ পর্যন্ত মিটমাট করার জন্য ডিজাইন করা হয়েছে।
4. প্লেটগুলির লোডিং, পাঞ্চিং এবং আনলোডিং সম্পূর্ণ স্বয়ংক্রিয়, উল্লেখযোগ্যভাবে শ্রমের প্রয়োজনীয়তা হ্রাস করে এবং কার্যকারিতা বৃদ্ধি করে।
5. বর্জ্য পদার্থ স্বয়ংক্রিয়ভাবে বহিষ্কৃত এবং সংগ্রহ করা হয়, একটি নির্বিঘ্ন এবং দক্ষ উত্পাদন প্রবাহ নিশ্চিত করে।
6. স্বয়ংক্রিয় প্রোগ্রামিং সফ্টওয়্যার অন্যান্য CAD সফ্টওয়্যার দ্বারা উত্পন্ন AUTOCAD বা .DXF ফাইলগুলি থেকে সরাসরি গ্রাফিক্স আমদানির সুবিধা দেয়৷ এর ব্যবহারকারী-বান্ধব মানব-মেশিন ইন্টারফেসের সাথে, এটি মেশিন টুল প্রসেসিং প্রোগ্রামগুলির স্বয়ংক্রিয় তৈরি করতে সক্ষম করে, যার ফলে প্রক্রিয়াকরণের সময় হ্রাস পায় এবং ত্রুটির সম্ভাবনা হ্রাস করে।
প্রদর্শনী এই উৎপাদন লাইন দ্বারা উত্পাদিত সম্পূর্ণ অনুদৈর্ঘ্য মরীচি নমুনার একটি সংকলিত সংগ্রহ উপস্থাপন করে, খনির ট্রাক এবং বিশেষ যানবাহনে ব্যবহৃত বিভিন্ন বৈশিষ্ট্যের বৈশিষ্ট্য রয়েছে। এই নমুনাগুলি কার্যকরভাবে গর্ত স্থাপনের নির্ভুলতা, পাঞ্চ করা প্রান্তগুলির মসৃণতা এবং সামগ্রিক কাঠামোগত অখণ্ডতা প্রদর্শন করে, যা ক্লায়েন্ট এবং পরিদর্শকদের সরঞ্জামের মেশিনিং ক্ষমতাগুলির একটি স্পষ্ট দৃশ্য প্রদর্শন করে।
এই মেশিনটি একটি অত্যন্ত বিশেষায়িত ডিভাইস যা স্বয়ংচালিত শিল্পের মধ্যে ফ্ল্যাট অনুদৈর্ঘ্য বিমের উপর পাঞ্চিং অপারেশনের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। এটি প্রাথমিকভাবে ট্রাক এবং বিশেষায়িত যানবাহনের প্রধান বিমগুলি প্রক্রিয়াকরণের উদ্দেশ্যে তৈরি করা হয়েছে, এই ভারী-শুল্ক, কাস্টম-ডিজাইন করা স্বয়ংচালিত লোড-ভারবহন উপাদানগুলির কাঠামোগত সমাবেশের প্রয়োজনীয়তা পূরণের জন্য সুনির্দিষ্ট গর্ত গঠন নিশ্চিত করার জন্য।
