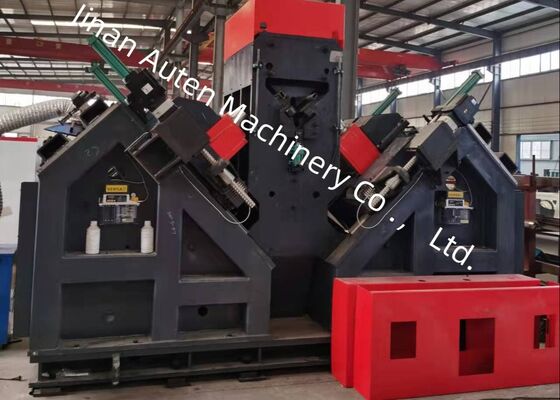

ট্রান্সমিশন লাইন টাওয়ার হাই-স্পিড সিএনসি অ্যাঙ্গেল ড্রিলিং এবং মার্কিং লাইন স্ট্রাকচারাল স্টিল ফ্যাব্রিকেশন

ট্রান্সমিশন লাইন টাওয়ার হাই-স্পিড সিএনসি অ্যাঙ্গেল ড্রিলিং এবং মার্কিং লাইন স্ট্রাকচারাল স্টিল ফ্যাব্রিকেশন

প্রযোজ্য শিল্প:

এই মেশিনটি অ্যাঙ্গেল স্টিল ড্রিলিং এবং মার্কিংয়ের জন্য বিশেষ সরঞ্জাম যা মূলত অ্যাঙ্গেল স্টিল টাওয়ার শিল্পে ব্যবহৃত হয়।

পণ্যের গঠন:

এই মেশিনটি প্রধানত ট্রান্সভার্স কনভেয়ার, রোটেটিং লোডিং সিস্টেম, ইনফিড কনভেয়ার, সিএনসি ইনফিড ক্যারেজ, ড্রিলিং ইউনিট, মার্কিং ইউনিট, আনলোডিং কনভেয়ার, সেইসাথে হাইড্রোলিক, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেম ইত্যাদি নিয়ে গঠিত।

প্রধান প্যারামিটার:

পণ্যের বৈশিষ্ট্য:

1. এই প্রসেসিং লাইনটি ট্রান্সভার্স কনভেয়ার, ওভারটার্ন কনভেয়ার, ইনফিড কনভেয়ার, সিএনসি ইনফিড ক্যারেজ, দুই সেট ড্রিলিং ইউনিট, এক সেট মার্কিং ইউনিট, স্বয়ংক্রিয় আনলোড কনভেয়ার এবং সংশ্লিষ্ট হাইড্রোলিক স্টেশন, বৈদ্যুতিক কুলিং সিস্টেম নিয়ে গঠিত। সিএনসি প্রযুক্তি, ফিডিংয়ে সার্ভো মোটর গ্রহণ করে, উচ্চ দক্ষতা, স্থিতিশীল ওয়ার্ক পিস নির্ভুলতা সহ।

2. প্রতিটি পাশে এক সেট ড্রিলিং ইউনিট রয়েছে। প্রতিটি ড্রিলিং ইউনিটে বিভিন্ন মাত্রার তিনটি ড্রিল ইনস্টল করা যেতে পারে। ড্রিলিং ইউনিট ড্রিলিং স্টাডিয়া পরিবর্তনের জন্য সামগ্রিকভাবে সিএনসি মুভমেন্ট উপলব্ধি করতে পারে, তাই গর্তের নির্ভুলতা নিশ্চিত করতে।

3. সমস্ত স্পিন্ডেলের ঘূর্ণন গতি ট্রান্সডুসার দ্বারা ধাপহীন সমন্বয় উপলব্ধি করা হয়, এবং ফিডিং গতিও গতি নিয়ন্ত্রণ ভালভ দ্বারা ধাপহীন সমন্বয় উপলব্ধি করা হয়। স্পিন্ডেলের দ্রুত ফিডিং, ওয়ার্ক ফিডিং, এবং দ্রুত প্রত্যাহার রূপান্তর স্বয়ংক্রিয়ভাবে সম্পন্ন হয়।

4. ড্রিলিং লাইনে একটি মার্কিং ইউনিট। মার্কিং স্টাডিয়া সুবিধামত প্রিসেট করা যেতে পারে। ওয়ার্কপিসের মার্কিং, ক্ল্যাম্পিং এবং ড্রিলিংয়ের ইনফিড হাইড্রোলিক সিস্টেম দ্বারা চালিত হয়। প্রধান উপাদানগুলি আমদানি করা হয়। ড্রিলের জীবনকাল দীর্ঘায়িত করার জন্য সার্কুলেট কুলিং সিস্টেম প্রয়োগ করা হয়।

5. সমস্ত মার্কিং এবং ড্রিলিং স্বয়ংক্রিয়ভাবে সম্পন্ন হয়, সমস্ত সমাপ্ত কোণগুলি বায়ুসংক্রান্ত টার্নওভার ডিভাইস দ্বারা আনলোড করা যেতে পারে যাতে শ্রমিকদের কাজের শক্তি হ্রাস পায় এবং অন্যান্য নির্মাতাদের তুলনায় ভাল সুবিধা থাকে।

6. নিয়ন্ত্রণ ব্যবস্থা হোস্ট কম্পিউটার, সার্ভো মোটর, পিএলসি, বাহ্যিক পর্যবেক্ষণ সুইচ ইত্যাদি নিয়ে গঠিত। কেবল ওয়ার্কপিসের মাত্রা ইনপুট করুন, প্রসেসিং প্রোগ্রাম স্বয়ংক্রিয়ভাবে তৈরি হবে। এছাড়াও, প্রোগ্রামটি ওয়ার্কপিস নং অনুযায়ী সংরক্ষণ, নির্বাচন, প্রদর্শন এবং যোগাযোগ করা যেতে পারে।

7. মেশিনিং লাইন বড় বাঁকানো কোণ প্রক্রিয়াকরণের প্রয়োজনীয়তা পূরণের জন্য সহায়ক ও চাপ ডিভাইস ইনস্টল করে।

এই নমুনাগুলি ট্রান্সমিশন লাইন টাওয়ার নির্মাণে প্রায়শই ব্যবহৃত অ্যাঙ্গেল স্টিলের বিভিন্ন স্ট্যান্ডার্ড স্পেসিফিকেশন এবং ছিদ্র কনফিগারেশনের উদাহরণ দেয়। তারা সম্ভাব্য ব্যবহারকারী বা পরিদর্শকদের সরঞ্জামের অপারেশনাল কর্মক্ষমতা মূল্যায়ন করার জন্য একটি ভিজ্যুয়াল রেফারেন্স হিসাবে কাজ করে, সরঞ্জামের প্রয়োজনীয় উত্পাদন মান পূরণ করে কিনা তা নির্ধারণের জন্য স্পষ্ট এবং পরিমাপযোগ্য বেঞ্চমার্ক সরবরাহ করে। ট্রান্সমিশন লাইন টাওয়ার ফ্যাব্রিকেশন।

আল্ট্রা-হাই ভোল্টেজ (UHV) ট্রান্সমিশন লাইন নির্মাণে, যেখানে ট্রান্সমিশন টাওয়ারগুলি চরম আবহাওয়ার পরিস্থিতি এবং উল্লেখযোগ্য লোডের সংস্পর্শে আসে, সেখানে এই সরঞ্জামটি অ্যাঙ্গেল স্টিল উপাদানগুলি প্রক্রিয়াকরণের জন্য অপরিহার্য যা টাওয়ারগুলির প্রাথমিক লোড-বহনকারী উপাদানগুলি গঠন করে। এটি টাওয়ার বডি, ক্রস-আর্ম এবং অন্যান্য গুরুত্বপূর্ণ কাঠামোগত উপাদানগুলিতে ব্যবহৃত অ্যাঙ্গেল স্টিলের উপর ড্রিলিং এবং স্ট্যাম্পিং অপারেশনগুলি কার্যকরভাবে সম্পাদন করে, নির্ভুল মাত্রিক নির্ভুলতা এবং নির্ভরযোগ্য সংযোগ কর্মক্ষমতা নিশ্চিত করে। ফলস্বরূপ, এটি তাদের পুরো অপারেশনাল জীবনকাল জুড়ে ট্রান্সমিশন টাওয়ারগুলির দীর্ঘমেয়াদী কাঠামোগত অখণ্ডতা এবং স্থিতিশীলতা বজায় রাখতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
