৬0মিমি পাঞ্চিং ডায়ামিটার সিএনসি পাঞ্চিং হোলস ইন ফ্ল্যাট লঙ্গিটিউডিনাল বিম অটোমোটিভ ইন্ডাস্ট্রি
পণ্য পরিচিতি:

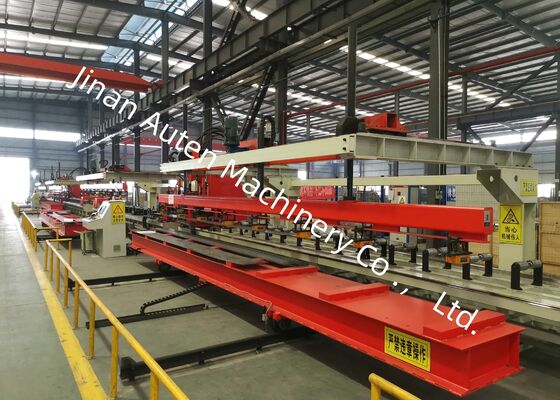

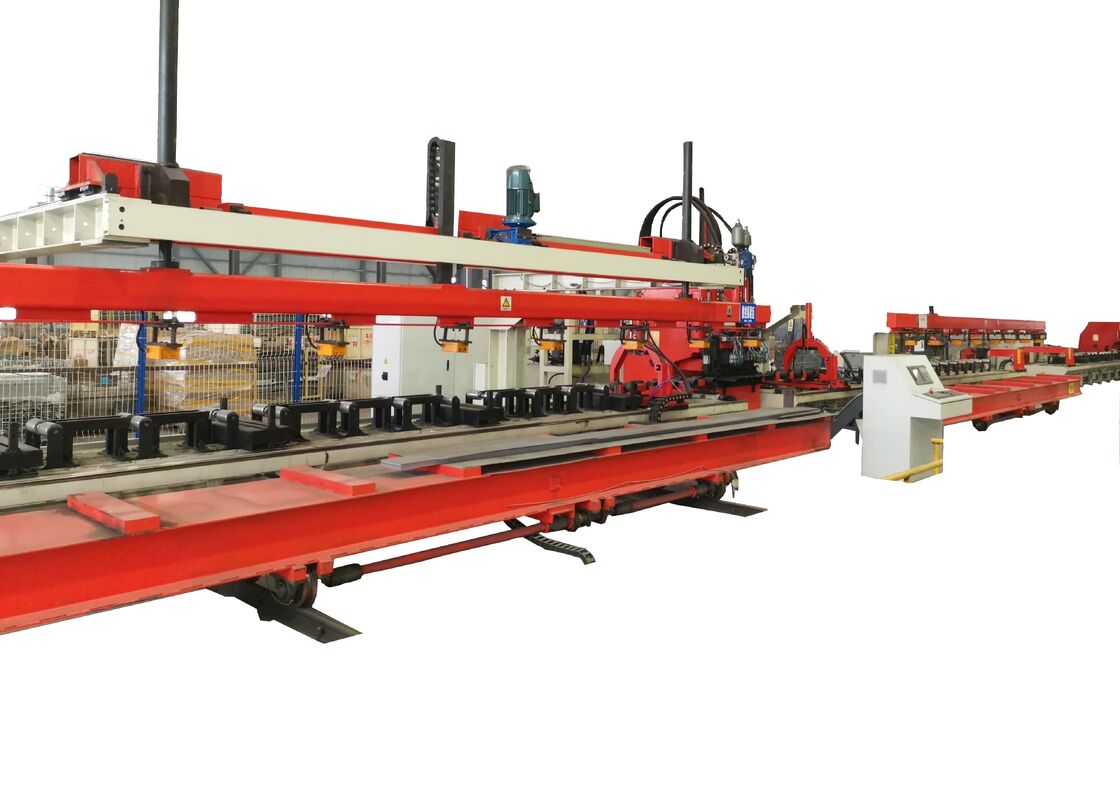

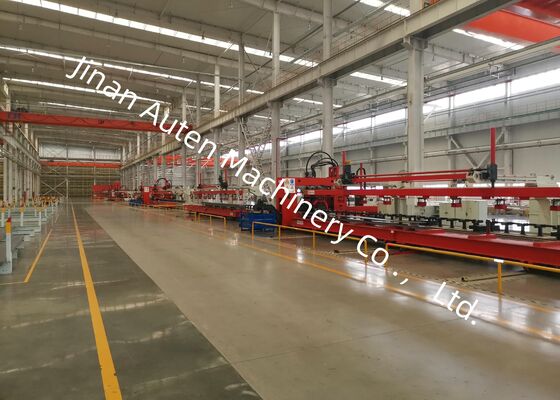

আমাদের কোম্পানি একটি অত্যাধুনিক, উচ্চ-দক্ষতা এবং উচ্চ-নির্ভুলতা স্বয়ংক্রিয় শীট মেটাল প্রক্রিয়াকরণ ব্যবস্থা তৈরি এবং উন্নত করেছে, যা বিশেষভাবে উচ্চ-শক্তির স্বয়ংক্রিয় লঙ্গিটিউডিনাল বিমগুলির পাঞ্চিংয়ের জন্য অপ্টিমাইজ করা হয়েছে। এই উৎপাদন লাইনটি অতি-প্রশস্ত এবং অতি-মোটা লঙ্গিটিউডিনাল বিমগুলি পরিচালনা করার জন্য নিখুঁতভাবে ডিজাইন করা হয়েছে, যা সাধারণত খনি ট্রাক এবং অন্যান্য ভারী-শুল্ক অ্যাপ্লিকেশনগুলির মতো বিশেষ যানবাহনে ব্যবহৃত হয়।
প্রধান প্রযুক্তিগত পরামিতি:
| নং. |
নাম |
মান |
| ১ |
নামমাত্র বল |
১২০০কেএন |
| ২ |
প্রক্রিয়াকরণ প্লেট আকার এবং পরিসীমা |
| ৩ |
দৈর্ঘ্য |
৪০০০~৮০০০মিমি |
| প্রস্থ |
২০০~৫৫০মিমি |
| বেধ |
৩~৬মিমি |
| আগমন শীট উপাদান কাঁচি বাঁকানো |
≤৭মিমি/১০মি |
| এক্স-অক্ষ শীট অসমতা |
≤১০মিমি/১০০০মিমি, ≤২০মিমি/৮০০০মিমি |
| ওয়াই-অক্ষ শীট অসমতা |
৫মিমি |
| শীট ওয়ার্পিং |
≤৫০মিমি |
| শীট উপাদান যান্ত্রিক বৈশিষ্ট্য |
σb=৫১০~৮৫০N/mm2 |
| ৪ |
সর্বোচ্চ পাঞ্চিং ডায়ামিটার |
φ৬০মিমি |
| ৫ |
মডিউল সংখ্যা |
২৫ |
| ৬ |
সর্বোচ্চ গতি |
| এক্স-অক্ষ |
সর্বোচ্চ=৫০মি/মিনিট |
| ওয়াই-অক্ষ |
সর্বোচ্চ=৩০মি/মিনিট |
| ৭ |
প্রক্রিয়াকরণ নির্ভুলতা |
| এক্স-অক্ষ |
±০.২৫/৬০০মিমি, ±০.৫০/৩০০০মিমি, ±০.৭/৮০০০মিমি |
| ওয়াই-অক্ষ |
±০.২মিমি/৬০০মিমি |
| ৮ |
প্রক্রিয়াকরণ পদ্ধতি |
ফিল্টারেশন |
| ৯ |
রেফারেন্স |
এক্স-অক্ষ প্লেটের দৈর্ঘ্য বরাবর, এবং গর্তের এক্স-স্থানাঙ্ক প্লেটের শেষ প্রান্তের উপর ভিত্তি করে; ওয়াই-অক্ষ প্লেটের প্রস্থ, এবং রেফারেন্স হল কেন্দ্র রেখা।
|
| ১১ |
অপারেটিং মোড |
ম্যানুয়াল, স্বয়ংক্রিয় |
পণ্য বৈশিষ্ট্য
১. কন্ট্রোল সিস্টেমটি ৮২৮ডি সিএনসি সিস্টেমের সাথে নির্বিঘ্নে সমন্বিত, সার্ভো মোটর-চালিত ফিডিং মেকানিজমগুলির সাথে যুক্ত। এই কনফিগারেশনটি ওয়ার্কপিস প্রক্রিয়াকরণের সময় ধারাবাহিক নির্ভুলতা নিশ্চিত করার সময় উন্নত অপারেশনাল দক্ষতা নিশ্চিত করে।
২. একটি সার্ভো-চালিত কেন্দ্রীয় অ্যালাইনমেন্ট ডিভাইস ফিডিং সাপোর্ট রোলার-এ লাগানো থাকে, যা বিভিন্ন ক্রস-সেকশনাল প্রোফাইলের প্লেটগুলির দক্ষ প্রক্রিয়াকরণ সক্ষম করে এবং ০ থেকে ২০০মিমি পর্যন্ত উচ্চতার ওঠানামা সামঞ্জস্য করে।
৩. সিস্টেমটি বিভিন্ন ব্যাসের ২৫টি পর্যন্ত ছাঁচ সমর্থন করার জন্য ডিজাইন করা হয়েছে, যা দ্রুত এবং ব্যবহারকারী-বান্ধব ছাঁচ ইনস্টলেশন প্রক্রিয়া বৈশিষ্ট্যযুক্ত।
৪. প্লেটগুলির লোডিং, পাঞ্চিং এবং আনলোডিং সম্পূর্ণ স্বয়ংক্রিয়, শ্রমের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে হ্রাস করে এবং অপারেশনাল দক্ষতা বৃদ্ধি করে।
৫. বর্জ্য পদার্থ স্বয়ংক্রিয়ভাবে বের করে দেওয়া এবং সংগ্রহ করা হয়, যা একটি মসৃণ এবং দক্ষ উৎপাদন প্রবাহ নিশ্চিত করে।
৬. স্বয়ংক্রিয় প্রোগ্রামিং সফ্টওয়্যার AUTOCAD বা অন্যান্য CAD সফ্টওয়্যার দ্বারা উত্পাদিত .DXF ফাইলগুলি থেকে সরাসরি গ্রাফিক্স আমদানি করার অনুমতি দেয়। একটি স্বজ্ঞাত মানব-মেশিন ইন্টারফেস বৈশিষ্ট্যযুক্ত, এটি স্বয়ংক্রিয়ভাবে মেশিন টুল প্রক্রিয়াকরণ প্রোগ্রাম তৈরি সমর্থন করে, এইভাবে প্রক্রিয়াকরণের সময় হ্রাস করে এবং ত্রুটির সম্ভাবনা কমিয়ে দেয়।
প্রদর্শনীতে এই উৎপাদন লাইন দ্বারা উত্পাদিত সমাপ্ত লঙ্গিটিউডিনাল বিম নমুনাগুলির একটি সাবধানে নির্বাচিত সংগ্রহ প্রদর্শন করা হয়েছে, যা খনি ট্রাক এবং বিশেষ যানবাহনে ব্যবহৃত বিভিন্ন স্পেসিফিকেশনগুলির প্রতিনিধিত্ব করে। এই নমুনাগুলি গর্তের অবস্থানের নির্ভুলতা, পাঞ্চ করা প্রান্তগুলির গুণমান এবং সামগ্রিক কাঠামোগত অখণ্ডতা কার্যকরভাবে তুলে ধরে, যা ক্লায়েন্ট এবং পরিদর্শকদের সরঞ্জামগুলির মেশিনিং ক্ষমতাগুলির একটি স্পষ্ট চাক্ষুষ উপস্থাপনা প্রদান করে।
এই মেশিনটি একটি অত্যন্ত বিশেষায়িত ইউনিট যা স্বয়ংক্রিয় সেক্টরের মধ্যে ফ্ল্যাট লঙ্গিটিউডিনাল বিমগুলির পাঞ্চিং অপারেশনের জন্য বিশেষভাবে তৈরি করা হয়েছে। এটি প্রাথমিকভাবে ট্রাক এবং বিশেষ যানবাহনের প্রধান বিমগুলি প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে, এই ভারী-শুল্ক, কাস্টম-ইঞ্জিনিয়ার্ড স্বয়ংক্রিয় লোড-বহনকারী উপাদানগুলির কাঠামোগত সমাবেশ চাহিদা পূরণের জন্য নির্ভুল গর্ত গঠন নিশ্চিত করে।
