≤১০ টন কুলিং ওজন গোলাকার পাইপ সোজা সিম ওয়েল্ডেড রোলার ফর্মিং মেশিন

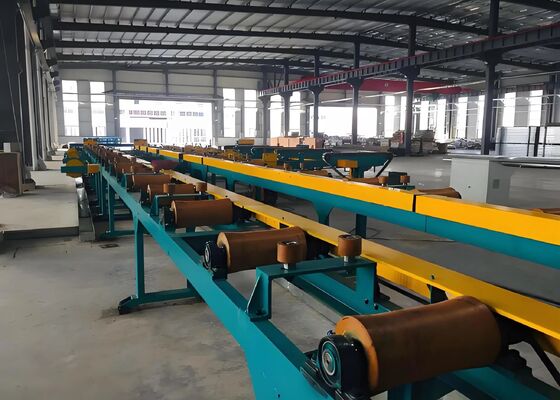

≤10 টন কুলিং ওজন রাউন্ড পাইপ স্ট্রেট সিম ওয়েল্ডেড রোলার ফর্মিং মেশিন

প্রসেসিং রেঞ্জ:

রাউন্ড পাইপ উৎপাদন পরিসীমা: φ60-φ165মিমি
স্কয়ার পাইপ উৎপাদন পরিসীমা: 50×50-125×125মিমি
আয়তক্ষেত্রাকার পাইপ উৎপাদন পরিসীমা: 40×60-150×100মিমি
ওয়াল পুরুত্ব: 2.0-6.0মিমি (রাউন্ড পাইপ), 2.0-5.5মিমি (স্কয়ার পাইপ)

পণ্য পরিচিতি:

এই লাইনটি প্রাথমিকভাবে 60 থেকে 165 মিমি ব্যাস এবং 2.0 থেকে 6.0 মিমি দেয়ালের পুরুত্বের বৈদ্যুতিক-ওয়েল্ডেড ইস্পাত পাইপ তৈরির জন্য ডিজাইন করা হয়েছে। এটি রাউন্ড পাইপের পরিসীমার মধ্যে স্কয়ার, আয়তক্ষেত্রাকার এবং বিশেষ আকারের পাইপও তৈরি করতে পারে। প্রয়োজনীয় সরঞ্জাম যোগ করে, এটি পরবর্তীতে API 5L পাইপ তৈরি করতে পারে। এই উৎপাদন লাইনটি দেশীয় এবং আন্তর্জাতিক উভয় উৎস থেকে অনুরূপ সরঞ্জামগুলিকে একীভূত করে, আমার দেশের জাতীয় পরিস্থিতি বিবেচনা করে, এবং সাহসী উদ্ভাবন এবং ব্যবহারকারীদের সাথে ব্যাপক পরামর্শের মাধ্যমে ডিজাইন এবং তৈরি করা হয়েছে। এটি সাশ্রয়ী, নির্ভরযোগ্য এবং স্থিতিশীল অপারেশন boasting করে।

ইস্পাত পাইপ উৎপাদন পরিসীমা

উৎপাদন প্রক্রিয়া:

আনকয়েলিং → স্ট্রেটনিং, ক্ল্যাম্পিং এবং লেভেলিং → শিয়ারিং এবং বাট ওয়েল্ডিং → লুপিং → ফর্মিং, হাই-ফ্রিকোয়েন্সি ওয়েল্ডিং, এক্সটার্নাল বার রিমুভাল, অনলাইন জিঙ্ক রিফিলিং, কুলিং, সাইজিং, রাফ স্ট্রেটনিং → ফ্লাইং স লেন্থ অ্যাডজাস্টমেন্ট → ইন্সপেকশন এবং কালেকশন → প্যাকেজিং → ওয়েইং → লেবেলিং → স্টোরেজ

প্রতিটি ইউনিটের সরঞ্জাম গঠন এবং প্রধান প্যারামিটার

1. ফর্মিং ডায়ামিটার ডিটারমিনেশন মেশিন:

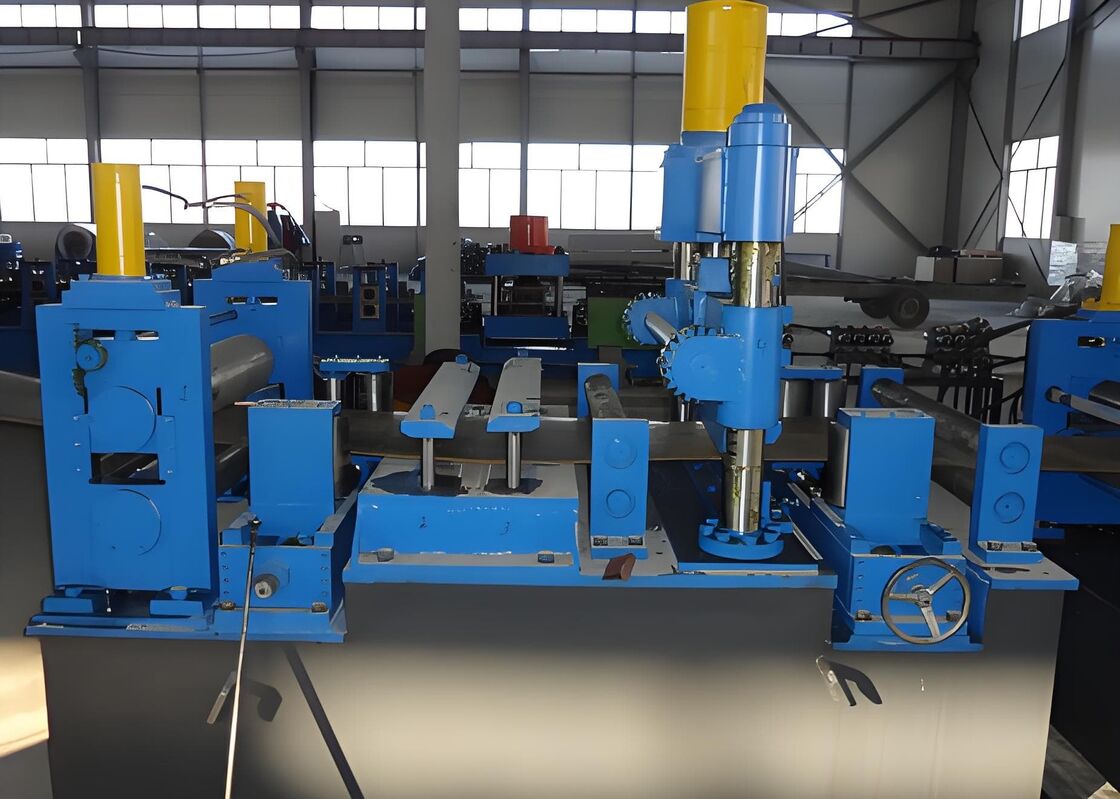

ফর্মিং মেশিন হল একটি ওয়েল্ডেড পাইপ উৎপাদন লাইনের প্রাথমিক সরঞ্জাম। এটি ক্রমাগত একটি নির্দিষ্ট স্পেসিফিকেশনের দীর্ঘ ইস্পাত স্ট্রিপকে টিউবে রোল করে এবং সেগুলিকে পাইপে ওয়েল্ড করে। এটি রাউন্ড এবং শেপড উভয় পাইপ তৈরি করতে পারে। রোলার ফর্মিং নীতি ব্যবহার করে, এই মেশিনটি নির্দিষ্ট স্পেসিফিকেশনের ইস্পাত পাইপ তৈরি করতে পারে। ইন্ডাকশন ওয়েল্ডিংকে হিটিং পদ্ধতি হিসাবে ব্যবহার করা হয়। একটি নির্দিষ্ট ইস্পাত স্ট্রিপ মেশিনে ফিড করা হয়, যেখানে এটি ফর্মিং রোলার দ্বারা একটি টিউব বিলেটে রোল করা হয়। হাই-ফ্রিকোয়েন্সি কারেন্ট তখন স্কিন এবং প্রক্সিমিটি ইফেক্ট ব্যবহার করে পাইপের প্রান্তের ওয়েল্ড পৃষ্ঠে কারেন্টকে অত্যন্ত কেন্দ্রীভূত করে, প্রান্তকে দ্রুত গরম করে। কুলিং, সাইজিং এবং রাফ স্ট্রেটনিংয়ের পরে, পাইপটি কাঙ্ক্ষিত স্পেসিফিকেশনে গঠিত হয়। এই মেশিনটি বটম লাইন হরাইজন্টাল পদ্ধতি ব্যবহার করে, যেখানে রোলারগুলিতে ডাবল-রেডিয়াস পাস থাকে। ইউনিটটিতে একটি ফর্মিং মেশিন, ওয়েল্ডিং মেশিন, কুলিং ইউনিট, সাইজিং মিল, রাফ স্ট্রেটনিং ইউনিট এবং ট্রান্সমিশন বক্স রয়েছে।

a) মোটর এবং প্রধান ড্রাইভ সিস্টেম: মোটরগুলি হল Z4 সিরিজের ডিসি মোটর, মডেল Z4-250-42, 160 kW, 1000 rpm। দুটি ZLY প্রধান রিডিউসারও অন্তর্ভুক্ত।

b) গিয়ারবক্স:
গিয়ারবক্স স্পাইরাল বেভেল গিয়ার ব্যবহার করে, 20CrMnTi দিয়ে তৈরি, কেস-হার্ডেনড, মডিউল 14। গিয়ারবক্সটি সহজ রক্ষণাবেক্ষণের জন্য একটি স্প্লিট-চ্যাসিস কাঠামো বৈশিষ্ট্যযুক্ত।

c) হরাইজন্টাল রোলার স্ট্যান্ড: (গ্যান্ট্রি-টাইপ সাইড-এক্সিট রোল চেঞ্জার)
1). হরাইজন্টাল রোল শ্যাফটের ব্যাস: φ120 মিমি, 42CrMo দিয়ে তৈরি, হাই-ফ্রিকোয়েন্সি হার্ডেনড।
2). রোলার বটম ব্যাস: 200 মিমি।
3). হরাইজন্টাল রোল শ্যাফ্টগুলি ওভারলোড সুরক্ষা প্রদানের জন্য সুরক্ষা প্যাড দিয়ে সজ্জিত, যা ট্রান্সমিশন এবং গিয়ারবক্স গিয়ারগুলিকে রক্ষা করে।
d) ভার্টিকাল রোলার স্ট্যান্ড: ভার্টিকাল রোল শ্যাফটের ব্যাস: φ70 মিমি, 40Cr দিয়ে তৈরি, হাই-ফ্রিকোয়েন্সি হার্ডেনড।

e) এক্সট্রুশন রোলার: পাঁচ-রোলার এক্সট্রুশন রোলার।

f) স্ক্র্যাপিং এবং ওয়েল্ডিং: ম্যানুয়ালি দ্রুত উপরে এবং নিচে সরানো যায়, সামনে-পিছনে এবং উপরে-নিচে সহজ সমন্বয় সহ।

g) ফর্মিং এবং সাইজিংয়ের জন্য স্টায়ার ড্রাইভ শ্যাফ্ট ব্যবহার করা হয়।

h) ফর্মিং বিন্যাস: ভার্টিকাল, পাঁচ-রোলার ফিড সহ অ্যান্টি-জাম্প ডিভাইস, ভার্টিকাল, হরাইজন্টাল, ভার্টিকাল...
ওয়েল্ডিং বিন্যাস: গাইড, পাঁচ-রোলার এক্সট্রুশন, স্ক্র্যাপার, পলিশিং, কুলিং।
সাইজিং বিন্যাস: ভার্টিকাল, হরাইজন্টাল, ভার্টিকাল, হরাইজন্টাল... 2 স্পিড মেজারিং রোলার সহ তুর্কি হেড।

i) ওয়েল্ডিং গতি: 15-45 মি/মিনিট।

2. ফ্লাইং স:

FJZ(Y) কম্পিউটারাইজড ফ্লাইং স হল ওয়েল্ডেড পাইপ উৎপাদন লাইনের একটি মূল সরঞ্জাম। এটি উচ্চ গতিতে বিভিন্ন আকারের পাইপগুলিকে স্বয়ংক্রিয়ভাবে সঠিক দৈর্ঘ্যে কাটে। একটি দ্রুত, উচ্চ-নির্ভুল STD নিয়ন্ত্রণ ব্যবস্থা এবং যান্ত্রিক ব্যবস্থা ব্যবহার করে, স চমৎকার সাইজিং এবং সিঙ্ক্রোনাইজেশন পারফরম্যান্স, এবং নির্ভরযোগ্য যান্ত্রিক ট্রান্সমিশন সরবরাহ করে, যার ফলে উচ্চ গতি এবং নির্ভুলতা হয়।
এই মেশিনটিতে নয়টি উপাদান রয়েছে: একটি বেড, গিয়ার বক্স, স ক্যারেজ, ফিক্সচার, স্পিড মেজারমেন্ট সিস্টেম, এয়ার সিস্টেম, ড্রাইভ সিস্টেম, ইলেকট্রিক্যাল সিস্টেম এবং রোলার ফ্রেম।

3. হাই-ফ্রিকোয়েন্সি ড্রাইভ এবং কেন্দ্রীয় নিয়ন্ত্রণ কনসোল:

500KW হাই-ফ্রিকোয়েন্সি এবং ডিসি স্পিড কন্ট্রোল ক্যাবিনেট (উইক ম্যাগনেটিক ফিল্ড সহ) ডিসি মোটরগুলি সবই Z4 সিরিজের ডিসি মোটর (এক্সাইটেশন ভোল্টেজ 440V)
