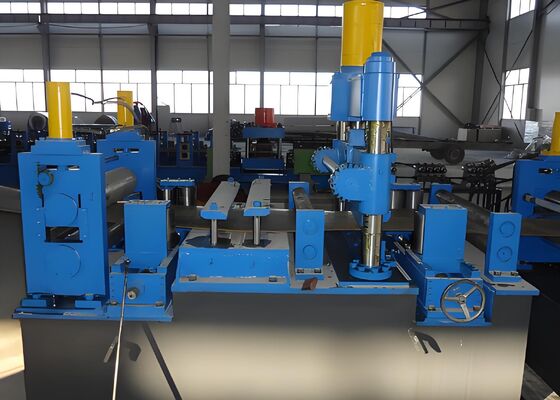

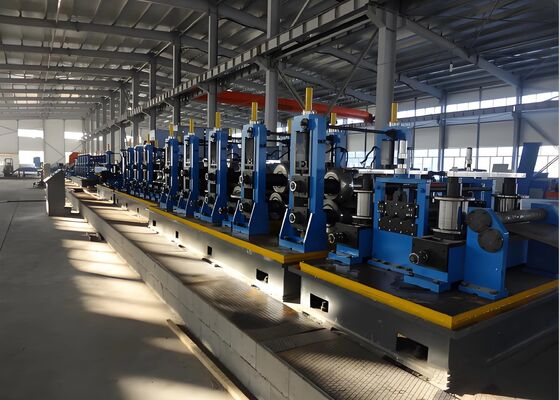

Q235 Q345 ইস্পাত পাইপ উপাদান প্রক্রিয়াকরণ সিএনসি রোলার ফর্মিং মেশিন লাইন 10 MPa চাপ

Q235 Q345 ইস্পাত পাইপ উপাদান প্রক্রিয়াকরণ সিএনসি রোলার গঠন মেশিন লাইন 10 এমপিএ চাপ

প্রসেসিং রেঞ্জঃ

গোলাকার পাইপ উৎপাদন পরিসীমাঃ φ60-φ165mm
বর্গাকার পাইপ উত্পাদন পরিসীমাঃ 50×50-125×125mm
আয়তক্ষেত্রাকার পাইপ উৎপাদন পরিসীমাঃ 40×60-150×100mm
দেয়াল বেধঃ 2.0-6.0mm (বৃত্তাকার পাইপ), 2.0-5.5mm (চতুর্ভুজ পাইপ)

পণ্যের সারসংক্ষেপঃ

এই লাইনটি প্রধানত 60 থেকে 165 মিমি ব্যাসার্ধ এবং 2.0 থেকে 6.0 মিমি প্রাচীরের বেধের বৈদ্যুতিকভাবে ঝালাই করা ইস্পাত পাইপ উত্পাদন করার জন্য ডিজাইন করা হয়েছে। এটি বর্গাকার, আয়তক্ষেত্রাকার,এবং বিশেষ আকৃতির পাইপ বৃত্তাকার পাইপ পরিসীমা মধ্যে. প্রয়োজনীয় সরঞ্জাম যোগ করে, এটি পরবর্তীকালে এপিআই 5L পাইপ উত্পাদন করতে পারে।এই উত্পাদন লাইনটি দেশীয় এবং আন্তর্জাতিক উভয় উৎস থেকে অনুরূপ সরঞ্জাম একীভূত করে ডিজাইন এবং উত্পাদিত হয়েছিলআমার দেশের জাতীয় পরিস্থিতি বিবেচনা করে এবং সাহসী উদ্ভাবনের মাধ্যমে এবং ব্যবহারকারীদের সাথে ব্যাপক পরামর্শের মাধ্যমে এটি অর্থনৈতিক, নির্ভরযোগ্য এবং স্থিতিশীল অপারেশনের গর্ব করে।

ইস্পাত পাইপ উৎপাদন পরিসীমা

উৎপাদন প্রক্রিয়াঃ

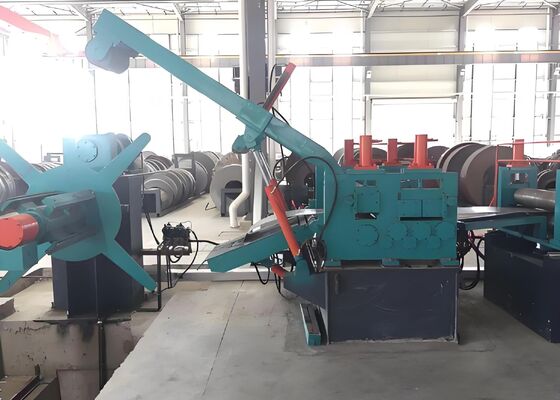

আনরোলিং → সোজা, ক্ল্যাম্পিং এবং সমতলতা → কাঁচা এবং বিট ওয়েল্ডিং → লুপিং → গঠনের, উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং, বাহ্যিক বুর অপসারণ, অনলাইন জিংক রিফিলিং, শীতলকরণ, আকার,রুক্ষভাবে সোজা করা → ফ্লাইং স্যাগ দৈর্ঘ্য সমন্বয় → পরিদর্শন এবং সংগ্রহ → প্যাকেজিং → ওজন করা → লেবেলিং → সঞ্চয়স্থান

সরঞ্জামের পারফরম্যান্সঃ

1বৈদ্যুতিক সিস্টেম:

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা দুটি অংশ নিয়ে গঠিতঃ একটি নিয়ন্ত্রণ ইউনিট এবং একটি কম্পিউটার মনিটরিং ইউনিট, উভয়ই স্বাধীনভাবে কাজ করে।
অপারেশন মোডে ম্যানুয়াল এবং স্বয়ংক্রিয় অন্তর্ভুক্ত।

1) হাইড্রোলিক চাপ পরীক্ষার মেশিনের মৌলিক নিয়ন্ত্রণ ফাংশনঃ

উৎপাদন তথ্য সংগ্রহ ও পরিচালনা
হাইড্রোলিক চাপ পরীক্ষার ফলাফল কাগজ ছাড়া এবং কাগজ উভয় ফরম্যাটে রেকর্ড করা হয়।হাইড্রোলিক চাপ পরীক্ষার মেশিনের পরীক্ষার চাপটি হাইড্রোলিক চাপ পরীক্ষার মেশিন মনিটরিং সফটওয়্যারের মাধ্যমে রিয়েল টাইমে পর্যবেক্ষণ করা হয়. প্যারামিটার যেমন সেট চাপ, ধরে রাখা সময়, প্রাক লোড মান, পাইপ সংখ্যা, পাইপ স্পেসিফিকেশন, পাইপ উপাদান, অপারেটর, বাস্তবায়ন মান, পাইপ দৈর্ঘ্য, পরীক্ষার দল,এবং পরীক্ষার সিদ্ধান্ত ইনপুট করা যেতে পারে.
বর্তমান হাইড্রোলিক চাপ মান স্বয়ংক্রিয়ভাবে রেকর্ড করা হয়। চাপ বৃদ্ধি এবং রাখা অবস্থার সময়, চাপ বক্ররেখা প্রদর্শিত হয়।
পরীক্ষার পরে, ডেটা সংরক্ষণ করা যেতে পারে, এবং বিশদ পরীক্ষার ডেটা, যেমন চাপের সময়, দেখা এবং মুদ্রণ করা যেতে পারে।
রেকর্ড ক্যোয়ারী ফাংশনে বর্তমান এবং historicalতিহাসিক ডেটা অনুসন্ধান অন্তর্ভুক্ত রয়েছে এবং স্থানীয় এবং দূরবর্তী ক্যোয়ারী, ব্যাকআপ এবং মুদ্রণ সমর্থন করে।
ডেটা ব্যাকআপ ফাংশনটি নির্মাতার প্রয়োজন অনুযায়ী সাম্প্রতিক বা মাসিক পরীক্ষার ডেটা ব্যাকআপ করার অনুমতি দেয়।

2) সরঞ্জাম অপারেটিং মোড নির্বাচনঃ
তিনটি অপারেটিং মোড উপলব্ধঃ ম্যানুয়াল, আধা স্বয়ংক্রিয়, এবং স্বয়ংক্রিয়। স্টার্ট / স্টপ এবং জরুরী স্টপ নিয়ন্ত্রণ
এটিতে স্বাভাবিক স্টার্ট/স্টপ কন্ট্রোল এবং জরুরী পরিস্থিতিতে জরুরী স্টপ কন্ট্রোল রয়েছে।পিএলসি ইনপুট এবং আউটপুট সূচক চালু থাকে, ত্রুটির তথ্য অনুসন্ধান এবং নির্ণয়ের সুবিধার্থে

3) কম্পিউটার মনিটরিং:
উৎপাদন ও নিয়ন্ত্রণের চাহিদার উপর ভিত্তি করে, এটি পুরো উৎপাদন প্রক্রিয়াটির স্বজ্ঞাত এবং নির্ভরযোগ্য অপারেশন এবং পর্যবেক্ষণ সরবরাহ করে। এর প্রধান ফাংশনগুলি নিম্নরূপঃ
এটিতে উৎপাদন প্রক্রিয়া প্যারামিটার এবং সরঞ্জাম অপারেটিং প্যারামিটার সেট, সঞ্চয়, আপলোড এবং ডাউনলোড করার ক্ষমতা রয়েছে।
এটি নিয়ন্ত্রণ ব্যবস্থার সামগ্রিক এবং স্থানীয় সরঞ্জাম অপারেটিং অবস্থা গতিশীল প্রদর্শন প্রদান করে।
এটি স্বয়ংক্রিয়ভাবে উৎপাদন রিপোর্ট তৈরি, সংরক্ষণ এবং মুদ্রণ করে।
এটি সিস্টেমের ত্রুটি এবং অ্যালার্ম সংকেত প্রদর্শন, রেকর্ড এবং মুদ্রণ করে।

4) বৈদ্যুতিক সরঞ্জামঃ
কন্ট্রোল ক্যাবিনেট, পিএলসি কন্ট্রোল ক্যাবিনেট, অপারেশন কনসোল (১টি)
সনাক্তকরণ উপাদান (1 সেট)
পিএলসি একটি পরিপক্ক পণ্য সিরিজ ব্যবহার করে;
অপারেটিং কনসোলের টাচ স্ক্রিনে রঙিন প্রদর্শন ব্যবহার করা হয়।
নিম্ন-ভোল্টেজ বৈদ্যুতিক উপাদানগুলি সুপরিচিত দেশীয় ব্র্যান্ডগুলি ব্যবহার করে।

2. হাইড্রোলিক সিস্টেম - 1 সেট

ফাংশনঃ পুরো ইউনিটের সমস্ত হাইড্রোলিক উপাদানগুলির কাজ নিয়ন্ত্রণ করে।
উপাদানঃ একটি স্বাধীন হাইড্রোলিক স্টেশন, বেশ কয়েকটি ভালভ স্টেশন এবং হাইড্রোলিক পাইপিং নিয়ে গঠিত।

উঃ হাইড্রোলিক স্টেশনে একটি তেল ট্যাংক, একটি প্রধান পাম্প এবং হাইড্রোলিক ভালভ থাকে।

B. ভালভ স্টেশন পৃথক ভালভ ব্লক গঠিত। প্রতিটি ভালভ ব্লক একটি বিপরীতমুখী ভালভ, একটি চাপ ভালভ, একটি গ্যাস ভালভ, একটি ভালভ ব্লক, একটি বল ভালভ, একটি তেল সংগ্রহ ট্রে অন্তর্ভুক্ত,একটি বৈদ্যুতিক সংযোগ বাক্স, এবং ভালভ ব্লক উপর পাইপিং, প্রতিটি ইউনিট উপর জলবাহী actuators অপারেশন নিয়ন্ত্রণ।

C. হাইড্রোলিক পাইপিংয়ে সিউমলেস স্টিল পাইপ, পাইপ ক্ল্যাম্প, পাইপ জয়েন্ট এবং উচ্চ চাপের পায়ের পাতার মোজাবিশেষ রয়েছে।সিস্টেম চাপ আঞ্চলিক এবং ব্যবহারের প্রয়োজনীয়তা অনুযায়ী কনফিগার করা হয় এবং কাছাকাছি অবস্থিত.
হাইড্রোলিক স্টেশন ট্যাংক একটি বহিরাগত হাইড্রোলিক তেল শীতল সিস্টেম দিয়ে সজ্জিত, এবং একটি তেল সংগ্রহ ট্রাভ ট্যাঙ্কের উপরের পৃষ্ঠায় অবস্থিত।
সিস্টেমটি অতিরিক্ত লোড এবং হাইড্রোলিক শক প্রতিরোধের জন্য নিরাপত্তা ডিভাইস দিয়ে সজ্জিত।
সিস্টেমের কাঠামো সহজ এবং ব্যবহারিক, actuators স্থিতিশীল এবং নমনীয়, এবং সমন্বয় এবং রক্ষণাবেক্ষণ সহজ।
হাইড্রোলিক উপাদান (ডিভাইস) এর বিন্যাস এবং ইনস্টলেশন নিরাপদ এবং নির্ভরযোগ্য, প্রাসঙ্গিক নিরাপত্তা মান এবং পণ্য ম্যানুয়াল মেনে চলতে হবে।
সিস্টেমে একটি তেল ফিল্টার ইনস্টল করা হয় এবং ফিল্টারিং নির্ভুলতা সিস্টেমের উপাদানগুলির প্রয়োজনীয়তা পূরণ করে।
পরিবেষ্টিত তাপমাত্রায় অবিচ্ছিন্ন কাজ নিশ্চিত করার জন্য সিস্টেমে একটি শীতল ইনস্টল করা হয়, তেলের তাপমাত্রা এবং সান্দ্রতা সূচক নির্দিষ্ট মান অতিক্রম করে না।
পাইপিংয়ের বিন্যাস পরিষ্কার, সুরক্ষিত এবং প্রয়োজনীয়তা পূরণ করে, সম্পূর্ণ মেশিন বিচ্ছিন্নকরণ, রক্ষণাবেক্ষণ এবং প্রতিস্থাপনকে সহজ করে তোলে।
